Элементы задней подвески:
1 — кронштейн крепления рычага балки к кузову;
2 — балка;
3 — кронштейн рычага;
4 — рычаг балки;
5 — амортизатор;
6 — буфер хода сжатия;
7 — подушки и шайбы верхнего крепления амортизатора к кузову;
8 — болт крепления амортизатора к рычагу;
9 — нижняя прокладка пружины;
10 — пружина;
11 — верхняя прокладка пружины;
12 — тормозной механизм заднего колеса;
13 — цапфа заднего колеса;
14 — барабан тормозного механизма в сборе с подшипником заднего колеса;
15 — колпачок;
16 — гайка подшипника колеса;
17 — сайлент-блок рычага балки;

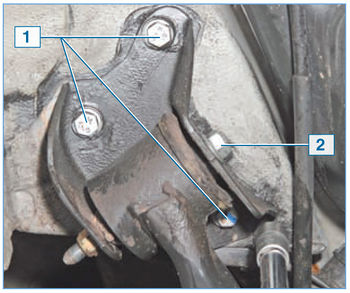

18 — болт и гайка крепления рычага балки к кронштейну

Задняя подвеска полунезависимая c упругой балкой, пружинная с телескопическими газонаполненными амортизаторамидвухстороннего действия. К балке и рычагам приварены кронштейны для опоры пружин. Для повышения поперечной устойчивости и уменьшения углов крена внутри балки установлен стабилизатор поперечной устойчивости, концы которого приварены к усилителям рычагов. Стабилизатор представляет собой трубу — по краям круглого сечения, а в средней части овального.

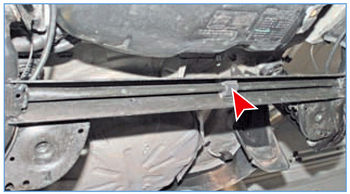

К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги снабжены приварными втулками с запрессованными в них сайлент-блоками. Наружная обойма сайлент-блока — пластмассовая, а внутренняя — металлическая. Резиновый массив сайлент-блока, привулканизированный к обоймам, в сечении несимметричен. Поэтому при запрессовке сайлентблока в рычаг его необходимо строго ориентировать.

В средней части на стабилизаторе установлена резиновая подушка
Упругими элементами подвески являются винтовые пружины. Пружина опирается через резиновые прокладки: снизу — на кронштейн рычага и сверху — на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр. Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской. С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.

Через внутреннюю обойму сайлент-блока проходит болт 2, соединяющий рычаг с кронштейном кузова. Кронштейн крепится к кузову тремя болтами 1
В нижнюю проушину амортизатора запрессован резинометаллический шарнир, через центральную втулку которого проходит болт, крепящий амортизатор к рычагу подвески. Шток амортизатора крепится к кузову через две резиновые подушки (одна — снизу опоры, другая — сверху) и две металлические шайбы. Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам сильно деформироваться при затягивании гайки штока.

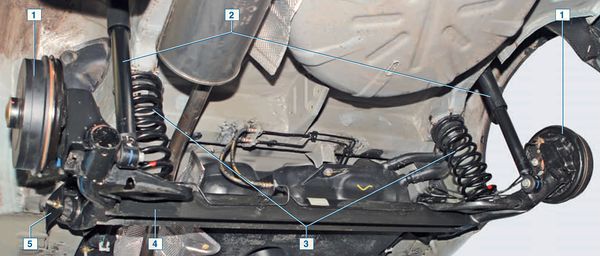

Задняя подвеска:
1 — барабан тормозного механизма;
2 — амортизатор;
3 — пружина;
4 — балка задней подвески;
5 — кронштейн крепления рычага балки к кузову

На штоке амортизатора установлен буфер хода сжатия, к которому крепится чехол.
Подшипники задних колес двухрядные роликовые. Роль ступицы заднего колеса выполняет тормозной барабан, в отверстии которого с натягом установлено наружное кольцо подшипника. Внутренние кольца подшипника установлены на цапфе (оси) заднего колеса с небольшим зазором. В барабане подшипник фиксируется стопорным кольцом. В процессе эксплуатации подшипник не требует пополнения смазки.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями (угол развала –0°51’±15′, схождение колес +0°44’±15′). В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

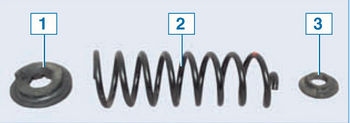

Пружина задней подвески:
1 — верхняя прокладка;
2 — пружина;
3 — нижняя прокладка

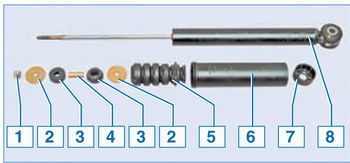

Амортизатор задней подвески:
1 — гайка крепления штока;
2 — шайба;
3 — подушка штока;
4 — распорная втулка;
5 — буфер хода сжатия;
6 — чехол;
7 — защитный колпак;
8 — амортизатор

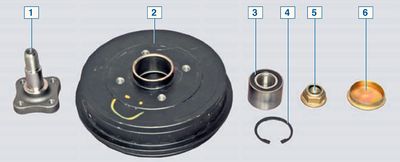

Узел подшипника заднего колеса:
1 — цапфа;
2 — барабан тормозного механизма;
3 — подшипник заднего колеса;
4 — стопорное кольцо подшипника;
5 — гайка подшипника;
6 — колпачок

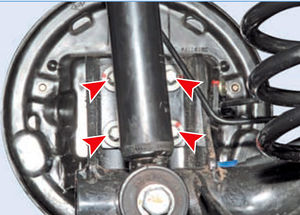

Цапфа заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески

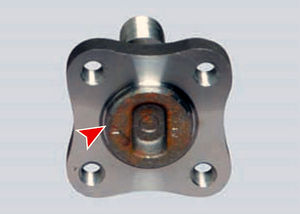

Цилиндрический буртик, выполненный на цапфе, предназначен для центрирования щита тормозного механизма.

Хорошо (4 балла)

Для выполнения операций необходим инструмент

• Вороток под торцевую насадку
• Насадка на вороток 16 мм
• Насадка на вороток 17 мм
• Насадка на вороток 18 мм
• Гаечный ключ накидной изогнутый 16 мм
• Гаечный ключ рожковый 6 мм
• Динамометрический ключ
• Домкрат
• Башмаки (2 шт.)
• Опорные стойки

Детали и расходники:

• Амортизаторы задней подвески RENAULT 6001547072 (2 шт.)
• Буфер сжатия
• Защитный кожух штока амортизатора
• Резиновые подушки амортизатора

Амортизаторы необходимо заменять парами. При этом процесс замены происходит поочередно. Нельзя снимать разу два амортизатора, это может привести к слишком низкому опусканию балки задней подвески и повреждению трубопроводов тормозной системы.

1. Включаем переднюю передачу и устанавливаем под передние колеса противооткатные упоры (башмаки).

2. При помощи домкрата поднимаем задние колеса автомобиля и устанавливаем заднюю часть автомобиля на крепкие опорные стойки.

Не устанавливайте опоры под балку задней подвески. При снятии амортизаторов подвеска должна быть разгружена.

3. Открываем багажник.

4. Снимаем боковые обивки багажника.

5. Удерживая ключом шток амортизатора от проворачивания, откручиваем гайку крепления штока.

6. Снимаем со штока шайбу.

7. Здесь же снимаем резиновую подушку.

8. Откручиваем и вынимаем болт крепления амортизатора к рычагу задней подвески.

9. Извлекаем амортизатор из его гнезд крепления.

10. Снимаем со штока амортизатора нижнюю резиновую подушку и распорную втулку.

11. Вынимаем из подушки распорную втулку.

12. Снимаем со штока шайбу.

13. После этого со штока амортизатора снимаем резиновый защитный чехол и буфер хода сжатия.

14. Отделяем защитный чехол от буфера хода сжатия.

15. Снимаем с амортизатора защитный колпачок.

16. Изучаем все детали амортизатора на наличие повреждений. При необходимости заменяем дефектные детали новыми.

17. Вертикально устанавливаем амортизатор и несколько раз до упора опускаем и поднимаем его шток. Перемещение штока должно происходить без провалов, заеданий и стуков. При обнаружении подобных дефектов, амортизатор заменяется в сборе. Кроме этого, нужно обратить внимание на крепежную резьбу штока. При ее повреждениях амортизатор также заменяется новым.

18. Устанавливаем амортизатор в обратной снятию последовательности.

Гайка верхнего крепления амортизатора и его нижний болт полностью затягиваются только на автомобиле, стоящем на земле.

19. Опускаем автомобиль на землю и несколько раз качаем его, прикладывая большое усилие. Это необходимо чтобы амортизаторы стали в рабочее положение.

20. Затягиваем болт нижнего крепления амортизатора к рычагу задней подвески моментом 105 Нм, а гайку верхнего крепления моментом 14 Нм.

21. Таким же образом выполняем замену второго амортизатора.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Передняя подвеска:
1 — подрамник;
2 — рычаг подвески с сайлент-блоками и шаровой опорой;
3 — поворотный кулак со ступицей и подшипником;
4 — амортизаторная стойка;
5 — штанга стабилизатора поперечной устойчивости

Передняя подвеска независимая, типа Мак-Ферсон с поперечными рычагами треугольной формы и стабилизатором поперечной устойчивости, закрепленными наподрамнике.
Основа подвески — телескопическая амортизаторная стойка, которая позволяет колесам перемещаться вверх-вниз при проезде неровностей и одновременно гасить колебания кузова. Снизу стойка крепится двумя болтами с гайками к поворотному кулаку, а сверху гайкой — через резинометаллическую опору к кузову. Для эффективного гашения колебаний кузова и улучшения управляемости и устойчивости автомоби ля в корпусе стойки установлен двухтрубный газонаполненный амортизатор, имеющий более высокие характеристики, чем обычный гидравлический амортизатор. К средней части корпуса стойки приварена нижняя опорная чашка пружины, а к нижней части стойки — кронштейн для крепления стойки к поворотному кулаку. На штоке амортизатора установлен буфер хода сжатия, выполненный заодно с защитным чехлом. Сверху пружина упирается в верхнюю опорную чашку, установленную на штоке амортизатора. Между верхней чашкой пружины и верхней опорой стойки установлен упорный шариковый подшипник, позволяющий корпусу стойки поворачиваться вместе с пружиной, а штоку амортизатора оставаться неподвижным.
Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками и — через сайлент-блоки с подрамником.

Элементы передней подвески на автомобиле:
1 — рычаг;
2 — подрамник;
3 — болт крепления рычага к подрамнику;
4 — штанга стабилизатора поперечной устойчивости;
5 — скоба крепления штанги стабилизатора к подрамнику;
6 — амортизаторная стойка;
7 — поворотный кулак;
8 — элементы крепления штанги стабилизатора к рычагу;
9 — стяжной болт клемм ного соединения поворотного кулака и пальца шаровой опоры;
10 — шаровая опора

Подрамник жестко крепится к кузову четырьмя болтами, два задних болта крепят также скобы штанги стабилизатора поперечной устойчивости к подрамнику. На переднем болте крепления рычага подвески к подрамнику гайкой закреплен кронштейн, второй конец которого прикреплен к кузову.
Корпус шаровой опоры запрессован в отверстие рычага подвески, опора закрыта резиновым чехлом. Палец шарового шарнира опоры крепится клеммным соединением со стяжным болтом в проушине поворотного кулака.

Детали амортизаторной стойки:
1 — телескопическая стойка;
2 — пружина;
3 — буфер хода сжатия с защитным чехлом;
4 — гайка крепления стойки к кузову;
5 — опорная шайба;
6 — гайка крепления верхней опоры;
7 — верхняя опора стойки;
8 — подшипник верхней опоры;
9 — верхняя чашка пружины

В отверстие поворотного кулака запрессован двухрядный радиальноупорный шариковый подшипник закрытого типа, а ступица колеса запрессована во внутренние кольца подшипника.
Внутренние кольца стягиваются (через ступицу) гайкой на резьбовой части хвостовика корпуса наружного шарнира привода колес.
В эксплуатации подшипник не регулируется и не требует пополнения смазки.

Подрамник:
1 — точки переднего крепления подрамника к кузову;
2 — точки крепления рычага подвески к подрамнику;
3 — точки заднего крепления подрамника и стабилизатора поперечной устойчивости;
4 — кронштейн крепления подушки подвески системы выпуска отработавших газов;
5 — кронштейн крепления задней опоры силового агрегата

Подшипники ступиц автомобилей с АБС и без АБС не взаимозаменяемые. Гайки подшипников ступиц обоих колес одинаковые, с правой резьбой.
Штанга стабилизатора поперечной устойчивости изготовлена из пружинной стали. Штанга в своей средней части крепится к подрамнику скобами через резиновые подушки. Оба конца штанги стабилизатора через винты с резиновыми и резинометаллическими втулками соединены с рычагами подвески. В средней части штанги стабилизатора выполнен изгиб над приемной трубой системы выпуска отработавших газов.

Рычаг передней подвески:
1 — рычаг;
2 — чехол опоры;
3 — шаровая опора;
4 — сайлент-блок

Угол продольного наклона оси поворота переднего колеса (2°42’±30′) и угол развала колеса (–0°10’±30′) заданы конструктивно и в эксплуатации не подлежат регулировке. Эти углы можно лишь проверить на специальном стенде (на станции технического обслуживания) и сравнить с контрольными значениями. В том случае, если значения углов установки передних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов передней подвески.

Элементы стабилизатора поперечной устойчивости:
1 — гайка;
2 — нижняя резиновая втулка;
3 — промежуточная резинометаллическая втулка;
4 — пластмассовая шайба;
5 — верхняя резиновая втулка;
6 — винт;
7 — штанга стабилизатора;
8 — подушка штанги стабилизатора;
9 — скоба

Ступичный узел переднего колеса:
1 — поворотный кулак;
2 — подшипник ступицы;
3 — установочное кольцо датчика скорости;
4 — ступица колеса

Схождение колес (–0°10’±10′) регулируют изменением длины рулевых тяг (см. «Замена наконечника рулевой тяги»).

Устройство двухрядного подшипника ступицы (для наглядности элементы одного ряда извлечены из наружного кольца подшипника):
1 — наружное кольцо подшипника;
2 — внутреннее кольцо подшипника;
3 — сепаратор с шариками;
4 — сальник;
5 — защитная шайба

«Рено Логан» — это бюджетный французский автомобиль В-класса, серийно производящийся с 2004 года. Машина популярна не только на своей родине, но и в России. В первую очередь, эту машину полюбили за ее надежность и неприхотливость в обслуживании. Машина обладает простым ресурсным двигателем и крепкой подвеской. «Рено Логан», вдобавок, является одной из самых доступных машин в своем классе. Часто его выбирают как альтернативу ВАЗам и не зря. Машина оправдывает ожидания. Но с какими трудностями может встретиться владелец при эксплуатации? В наших условиях часто страдает ходовая. Поэтому сегодня мы рассмотрим, как устроена на «Рено Логане» подвеска и сколько служат ее составляющее.

Передняя ходовая

Здесь французский производитель использовал независимую схему. Такая конструкция позволяет максимально поглощать вибрации и удары при прохождении неровностей автомобилем. Основной элемент здесь – это стойки.

Они выполнены по типу «МакФерсон», то бишь пружина и амортизатор совмещены воедино. А чтобы стойки могли осуществить рабочий ход при наезде на яму, используется рычаг подвески. «Рено Логан» укомплектовывается простыми А-образными рычагами, что крепятся к силовой части кузова посредством сайлентблоков. В нашем случае этот элемент соединяется с подрамником. Чтобы ведущее колесо имело возможность менять траекторию движения, предусмотрена шаровая опора и поворотный кулак. Последний крепится к стойке двумя гайками.

Также опора (а точнее, опорный подшипник) есть и у амортизационной стойки. Находится он в верхней части, на стаканах. Именно через этот подшипник передается часть удара на кузов при наезде на неровность. Амортизатор не в состоянии полностью нивелировать ударные нагрузки. Поэтому опорный подшипник должен быть крепким и надежным. Как говорят владельцы, его ресурс составляет около 120 тысяч километров. Далее он начинает рассыпаться. При прохождении поворотов слышны характерные щелчки и похрустывания. Это говорит о том, что опорный подшипник амортизационной стойки «Логана» пришел в негодность.

Стабилизатор, ступица, рулевое

Чтобы исключить боковые крены, в конструкции подвески «Рено Логана» имеется стабилизатор поперечной устойчивости. Он относится к торсионному типу стабилизаторов и оснащается резиновыми подушками. Соединен элемент с подрамником при помощи двух скоб. Также стабилизатор соединяется и с рычагом подвески (однако уже посредством болтов). Стоит отметить, что на сам рычаг подвески «Рено Логана» цена небольшая. Турецкий вариант стоит 1900 рублей.

Для вращения колес предусмотрены ступицы. Они установлены на радиально-упорных шариковых подшипниках. На первых версиях они служили недолго – всего 40 тысяч километров. Дело в том, что на автомобилях без АБС в поворотном кулаке было сквозное отверстие (оно предусматривалось для датчика). Именно через него грязь залетала в полость подшипника и тем самым, разрушала его изнутри. Модели после 2006 года были доработаны. На автомобилях устанавливалась специальная пластиковая заглушка, которая препятствовала проходу воды и грязи на подшипник. Это значительно увеличило его ресурс эксплуатации. Сейчас ступичные подшипники на «Рено Логане» выхаживают до 130 тысяч километров.

Рулевые наконечники – тоже составная часть передней подвески «Логана». Эти элементы имеют ресурс в 70 тысяч километров. При их неисправности заметен характерный стук в передней подвеске «Рено Логана». Шаровые опоры начинают стучать через 100 тысяч километров. По словам дилера, они меняются в сборке с рычагами.

Рулевые тяги обладают неплохим ресурсом – 150 тысяч километров. После этого пробега может возникнуть люфт во внутренних наконечниках. Рейка – зубчатого типа, способна служить около 400 тысяч. Некоторые владельцы не производят замену рейки (это самый дорогой элемент, стоимость которого начинается от 50 тысяч рублей), а просто подкручивают ее. Так исчезают люфты, но усилие, что нужно прилагать для вращения руля, значительно увеличивается. Особенно это заметно на автомобилях без гидравлического усилителя.

Тормоза

В передней подвеске используются дисковые тормозные механизмы. Ресурс колодок составляет 30-40 тысяч, в зависимости от стиля езды. А вот диски истираются уже через 90 тысяч.

ШРУСы

Особое внимание следует уделить левому шарниру равных угловых скоростей. Его пыльник интегрирован сальник полуоси.

Поэтому если чехол повредится, из коробки вытечет все масло. Это чревато дорогостоящим ремонтом трансмиссии. Сами ШРУСы ходят достаточно долго – от 120 и более тысяч километров. Все зависит от того, вовремя ли был заменен пыльник.

Задняя подвеска

Она состоит из нескольких элементов:

• Торсионной балки.
• Телескопических амортизаторов.
• Винтовых пружин с верхней и нижней прокладкой.
• Цапфы заднего колеса с барабанным тормозным механизмом и ступичным подшипником.
• Сайлентблоков рычагов.

Сзади у «Логана» полузависимая подвеска. В основе лежит балка скручиваемого типа. Также сзади имеется стабилизатор поперечной устойчивости. Но внешне его определить трудно. Этот стабилизатор находится внутри балки и намертво приварен к усилителю нижних рычагов. Сюда же упираются и винтовые бочкообразные пружины. В отличие от передней подвески (где используется стойки МакФерсон), они стоят отдельно от амортизаторов.Задняя ходовая не доставляет особых проблем при эксплуатации. Самый выносливый элемент – это балка. Она практически вечная. Балка не гниет и не изнашивается, за исключением сайлентблоков. последние служат порядка 200 тысяч километров. Если появился стук в районе задней части, скорее всего, у вас износились втулки амортизаторов или их резиновые подушки. Происходит это на пробеге в 70 тысяч километров. В таком случае амортизаторы меняются целиком и парно. Отдельно их менять не следует.

Колодки

Что касается колодок, в барабанных механизмах они служат около 120 тысяч километров. Но менять их приходится не из-за износа фрикционной накладки, а из-за намокания от манжет тормозных цилиндров. Как правило, в таком случае меняется и цилиндр, и колодки. В остальном, задняя подвеска не требует внимания к себе. Это достаточно надежная и практичная конструкция, которая применяется еще со времен 80-х годов.

В заключение

Итак, мы выяснили, как устроена задняя и передняя ходовая на «Логане». Как отмечают отзывы, на этой модели используется самая надежная и проверенная годами схема подвески. Что касается ремонта и цены, передняя подвеска «Рено Логана» требует незначительных вложений. За 100 тысяч километров на ее обслуживание уйдет не более 40 тысяч рублей. Задняя ходовая еще менее прихотлива и ломается крайне редко. Но если появляется какой-либо стук в подвеске «Рено Логана», не стоит тянуть с ремонтом. Иначе ударные нагрузки будут распространяться и на другие элементы ходовой, снижая их ресурс.

Большая популярность такого автомобиля В-класса французского производства как «Рено Логан» известна многим россиянам, он производится с 2004 года. Бюджетная марка транспортного средства известна всем своей надежностью и неприхотливостью в момент технического обслуживания. Подвеска довольно прочная, а ценовая политика максимально отвечает качеству деталей и ресурсу двигателя. Среди приверженцев марки бытует мнение, что если потребовалось заменить устаревший ВАЗ, то этот вариант исполнения подойдет как нельзя лучше, ведь доплатить нужно немного. Состояние дорог известно многим водителям, именно поэтому в первую очередь страдает ходовая транспортного средства, ее стоит рассмотреть подробно.

Передняя часть

При создании авто на заводе изготовителе эксперты отдали предпочтение независимой схеме конструкции. Подобные варианты исполнения способны довольно качественно поглощать различные эксцессы, в которые входит:

• Вибрация.
• Попадание в выбоины.
• Преодоление ям.
• Пересечение неровностей на большой скорости.

Основными элементами выступают стойки, на производстве за основу взяли тип «МакФерсон», это говорит о том, что пружина и амортизатор – одна цельная деталь. При попадании в яму за рабочих ход отвечает рычаг подвески. Самый простой А-образный тип конструкции крепится за счет сайлентблоков, в момент их изнашивания элемент можно заменить новым.

Колесо способно менять траекторию, это обусловлено шаровой опорой и поворотными кулаками, для закрепления последней детали зачастую используется два крепления в виде болтов определенного диаметра. При наезде на неровность некоторые удары поступают на кузов, в этот момент больше всего страдают стаканы, которые содержат в себе опорный подшипник. Полностью избавить автомобиль от существующих нагрузок при езде конструкция неспособна, поэтому в момент преодоления неровностей лучше сбрасывать скорость.

Особенности стабилизатора, ступицы и рулевого

Стабилизатор устойчивости был предусмотрен для нивелирования боковых кренов, эта поперечная деталь оснащена специальными подушками, которые создаются из плотной резины. Благодаря двум скобам составляющая подвески крепится к подрамнику и рычагу. Рычаг стоит недорого, если отдать предпочтение турецкому производителю, то замена обойдется в 1900 рублей.

А также в комплектацию входят ступицы, они расположены на шаровых подшипниках, в зависимости от пройденных километров пробега подобные детали следует заменить новыми, в противном случае салон наполнится шумом. Первые версии автомобилей могли выдержать немного, всего 40 тыс. км, через отверстие в кулаке для датчика попадали лишние элементы, грязь, пыль и абразивные частицы. Такие эксцессы довольно часто замечаются на автомобилях без АБС.

Срок годности

Рулевые тяги способны прослужить довольно долго, 150 тыс. км не предел, необходимо присмотреться к наличию люфта, который свойственен неисправной составляющей подвески «Рено Логан». Рейка зубчатого образца имеет ресурс превышающий в большинстве ситуаций 400 тыс. км, элемент считается самым дорогостоящим, поэтому многие автовладельцы не спешат с заменой, просто подкручивают его, цена начинается от 50 тыс. руб. После таких манипуляций люфт пропадает, но усилие, которое нужно прилагать для поворота руля возрастет, такие эксцессы максимально заметны у транспортных средств, не оснащенных гидравликой.

Тормоза и шрусы

Передняя часть конструкции имеет дисковые элементы, механизмы способны бесперебойно прослужить на протяжении 90 тыс. км. Но к колодкам присматриваются намного раньше, по истечении 30-40 тысяч, все будет зависеть от стиля вождения. Шрусы ходят долго, они выдерживают 120 и более тысяч км, но следует обратить внимание на чехол левого шарнира, возникают случаи частых повреждений. В этот неловкий момент масло вытекает из емкости и потребуется ремонт трансмиссии, что обойдется не дешево. Избежать подобных эксцессов поможет своевременная замена пыльников.

Эта конструкция полузависимая, в комплектацию входит:

• Торсионная балка.
• Амортизатор телескопического образца.
• Пружины, на них имеются нижние и верхние подкладки.
• Цапфы включают барабанный тормозной механизм и подшипник ступицы.
• Рычаги с сайлентблоками.

Мелкий ремонт при наличии необходимых ключей можно произвести самостоятельно, для этого следует выбрать хорошие погодные условия или воспользоваться гаражом. Смотровая яма довольно удобная, большинство манипуляций без такого дополнения произвести затруднительно, можно получить массу расстройств.

Задние элементы производятся в барабанном исполнении, они способны прослужить около 120 тыс. км. Зачастую владельцы «Рено Логан» замечали, что замена фрикционной накладки происходит не по вине износа, эти составляющие промокают от взаимодействия с тормозными цилиндрами и не могут служить с былой продуктивностью, возникают рывки в движении. Ремонт предусматривает замену колодок и цилиндра, в остальных моментах задняя подвеска довольно надежная. Конструкция стала известна и популярна с далеких 1980-х годов, поэтому считается максимально практичной.

Задняя подвеска полунезависимая, рычаж­но-пружинная с продольными рычагами, шарнирно закрепленными на кузове автомо­биля и связанными между собой поперечной балкой U-образного сечения

Продольные рычаги соединены с кузовом сайлентблоками.

Пружины подвески цилиндрические.

Верхние и нижние концы пружин опираются на упругие резиновые прокладки.

В балке подвески может быть установлен стабилизатор поперечной устойчивости тор­сионного типа.

На рычагах подвески болтами закрепле­ны нижние концы телескопических гидрав­лических амортизаторов двустороннего действия (рис. 1).

Верхние концы аморти­заторов крепятся к кузову через резиновые подушки.

Между подушками на штоке амортизатора установлена распорная втулка, не позволяющая подушкам чрезмерно деформироваться при затягивании гайки штока.

Каждая ступица задних колес установлена на двух конических роликовых подшипниках.

Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями.

Возможные неисправности задней подвески и способы устранения

Причина неисправности Способ устранения

Шум и стук в подвеске при движении автомобиля

Неисправен амортизатор — Замените амортизатор

Ослабление крепления амортизатора или износ втулки проушин амортизатора — Затяните болт с гайкой нижнего крепления амортизатора или замените втулки

Износ сайлентблоков продольных рычагов подвески — Замените сайлентблоки

Осадка или поломка пружины — Замените пружину

Выход из строя подшипника ступицы колеса — Замените подшипник

Увод автомобиля от прямолинейного движения

Неодинаковое давление воздуха в шинах — Установите нормальное давление в шинах

Шины колес имеют разный износ или рисунок протектора — Замените шины

Нарушен угол развала — Устраните причину нарушения угла развала

Осадка или поломка одной из пружин — Замените пружину

Деформация продольных рычагов — Замените сайлентблоки

Повышенный или чрезмерный износ протектора шин

Давление воздуха в шинах не соответствует норме — Установите нормальное давление

Нарушены параметры установки колес — Устраните причины нарушение параметров установки колес

Перегрузка автомобиля — Не допускайте перегруза автомобиля

Нарушение балансировки колес — Отбалансируйте колеса

Замена задних тормозных колодок проводится в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Справиться с этой операцией владельцу Renault Logan/Sandero поможет наша пошаговая инструкция с фото.

Замена колодок тормозных механизмов передних колес Renault Logan/Sandero

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять только комплектом —все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на левом заднем колесе.

Снимаем декоративный колпак колеса.

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

Внимание! Для очистки деталей тормозного механизма запрещается применять бензин и дизельное топливо.

У Renault Logan — реноме практичного и недорогого в обслуживании автомобиля. К тому же его владелец может сэкономить на некоторых ремонтно-восстановительных работах, например, замене тормозных колодок. Процедура, в сущности, несложная. Главное – строго придерживаться наших рекомендаций

Стоимость комплекта передних колодок: 550–820 руб., задних – 640–1200 руб.

Замена передних тормозных колодок

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17».

На заметку

Колодки тормозных механизмов передних колес необходимо менять только комплектом – все четыре штуки на обоих передних колесах. То же относится к задней оси. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса. Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе. Снимаем декоративный колпак колеса.

Поддев отверткой, снимаем защитный колпак подшипника ступицы.

Головкой «на 30» отворачиваем гайку подшипника ступицы. Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора – автомобиль должен быть расторможен.

Снимаем рычаг регулятора зазоров.

Поддев отверткой, выводим из зацепления с задней колодкой крючок верхней стяжной пружины и снимаем пружину.

Пассатижами поворачиваем чашку пружины опорной стойки колодки до совмещения паза в чашке с хвостовиком стойки.

Отцепив нижнюю стяжную пружину, снимаем переднюю тормозную колодку. Снимаем нижнюю стяжную пружину.

Отсоединяем наконечник троса стояночного тормоза от рычага задней колодки и снимаем колодку

Проверяем техническое состояние деталей и очищаем их. Перед установкой новых колодок очищаем резьбу наконечника распорной планки и храповой гайки и наносим на резьбу тонкий слой пластичной смазки. Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности. После монтажа колодок устанавливаем механизм автоматической регулировки зазора в исходное состояние. Для этого нужно, изменяя длину распорной планки, выставить расстояние между наружными поверхностями накладок передней и задней колодок 202,45±0,25 мм.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок. Гайку крепления подшипника ступицы колеса заменяем новой и затягиваем предписанным моментом. Аналогично заменяем колодки тормозного механизма правого колеса (резьба на наконечнике распорной планки и храповой гайке – левая). Затем несколько раз нажимаем педаль тормоза, чтобы отрегулировать положение тормозных колодок. При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Педаль нажимаем до тех пор, пока щелчки не прекратятся. Регулируем стояночный тормоз. Проверяем легкость вращения вывешенных колес при полностью опущенном рычаге стояночного тормоза. Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Понравилась заметка? Подпишись и будешь всегда в курсе!

За рулем в Дзен

Тормозные механизмы передних колес

Тормозные механизмы задних колес

Все операции можно выполнить руками, без инструмента.

Элементы тормозной системы автомобиля с антиблокировочной системой тормозов (АБС):
1 — плавающая скоба;
2 — шланг тормозного механизма переднего колеса;
3 — диск тормозного механизма переднего колеса;
4 — трубка тормозного механизма переднего колеса;
5 — бачок гидропривода;
6 — блок АБС;
7 — вакуумный усилитель тормозов;
8 — педальный узел;
9 — педаль тормоза;
10 — задний трос стояночного тормоза;
11 — трубка тормозного механизма заднего колеса;
12 — шланг тормозного механизма заднего колеса;
13 — тормозной механизм заднего колеса;
14 — барабан тормозного механизма заднего колеса;
15 — рычаг стояночного тормоза;
16 — датчик сигнализатора недостаточного уровня тормозной жидкости;
17 — главный тормозной цилиндр

Рабочая тормозная система гидравлическая, двухконтурная с диагональным разделением контуров. В нормальном режиме (когда система исправна) работают оба контура. При отказе (разгерметизации) одного из контуров, второй обеспечивает торможение автомобиля, хотя и с меньшей эффективностью.
К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, регулятор давления в тормозных механизмах задних колес (только на автомобиле без АБС), блок АБС, а также соединительные трубки и шланги.
Педаль тормоза — подвесного типа. В кронштейне педального узла, перед педалью тормоза, установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали.

Педальный узел в сборе с вакуумным усилителем и главным тормозным цилиндром:
1 — педаль сцепления;
2 — выключатель сигналов торможения;
3 — кронштейн педального узла;
4 — вакуумный усилитель тормозов;
5 — бачок гидропривода системы;
6 — главный тормозной цилиндр;
7 — педаль тормоза
Вакуумный усилитель тормозов расположен в моторном отсеке, между толкателем педали и главным тормозным цилиндром, и крепится четырьмя гайками через щиток передка к кронштейну педалей. Вакуумный усилитель — неразборный, при выходе из строя его заменяют.
Главный тормозной цилиндр крепится к корпусу вакуумного усилителя на двух шпильках. Сверху на цилиндре установлен бачок гидропривода тормозной системы, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости, а в крышке бачка установлен датчик, который при понижении уровня жидкости ниже отметки «MIN» включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

Расположение регулятора давления в гидроприводе тормозных механизмов задних колес:
1 — балка задней подвески;
2 — регулятор давления;
3 — топливный бак

На автомобиле без АБС жидкость к тормозным механизмам задних колес поступает через регулятор давления, расположенный на днище кузова, перед балкой задней подвески.
С увеличением нагрузки на заднюю ось автомобиля упругий рычаг регулятора, связанный с балкой задней подвески, нагружается, передавая усилие на поршень регулятора. При нажатии педали тормоза давление жидкости стремится выдвинуть поршень наружу, чему препятствует усилие со стороны упруго го рычага. Когда система приходит в равновесие, клапан, расположенный в регуляторе, перекрывает подачу жидкости к колесным цилиндрам тормозных механизмов задних колес, не допуская дальнейшего роста тормозного усилия на задней оси и препятствуя опережающей блокировке задних колес по отношению к передним.
При увеличении нагрузки на заднюю ось, когда сцепление задних колес с дорогой улучшается, регулятор обеспечивает большее давление жидкости в колесных цилиндрах тормозных механизмов задних колес, и наоборот, — с уменьшением нагрузки на заднюю ось (например, при «клевке» автомобиля во время резкого торможения) давление уменьшается.

Блок АБС:
1 — блок управления;
2 — отверстие для подсоединения трубки тормозного механизма переднего правого колеса;
3 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса;
4 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса;
5 — от верстие для подсоединения трубки тормозного механизма левого переднего колеса;
6 — отверстие для подсоединения трубки главного тормозного цилиндра;
7 — насос;
8 — гидравлический блок

Часть автомобилей оснащается антиблокировочной системой тормозов (АБС). На автомобиле с АБС жидкость из главного тормозного цилиндра поступает в блок АБС, а из него подводится к тормозным механизмам всех колес.
Блок АБС, закрепленный в моторном отсеке на правом лонжероне, около щитка передка, состоит из гидравлическего блока, модулятора, насоса и блока управления.

Расположение датчика скорости колеса в ступичном узле:
1 — установочное кольцо датчика скорости;
2 — внутреннее кольцо подшипника ступицы;
3 — датчик скорости колеса;
4 — ступица колеса;
5 — поворотный кулак

АБС действует в зависимости от сигналов датчиков скорости вращения колес индуктивного типа. Датчик скорости вращения переднего колеса расположен в ступичном узле колеса — вставлен в паз специального установочного кольца датчика, зажатого между торцевой поверхностью наружного кольца подшипника ступицы и буртиком отверстия поворотного кулака под подшипни

Элементы датчика скорости переднего колеса:
1 — защитная шайба подшипника;
2 — датчик скорости;
3 — подшипник ступицы;
4 — установочное кольцо датчика скорости

Задающим диском датчика скорости вращения переднего колеса является защитная шайба подшипника ступицы, расположенная на одной из двух торцевых поверхностей подшипника. Эта шайба темного цвета выполнена из магнитного материала. На другой торцевой поверхности подшипника расположена обычная защитная шайба светлого цвета, выполненная из жести.

Расположение задающего диска датчика скорости заднего колеса:
1 — барабан тормозного механизма;
2 — задающий диск датчика скорости

Датчик скорости заднего колеса закреплен на щите тормозного механизма, а задающим диском датчика является кольцо из магнитного материала, напрессованное на буртик тормозного барабана.

Датчики скорости вращения переднего 1 и заднего 2 колес
При торможении автомобиля блок управления АБС определяет начало блокировки колеса и открывает соответствующий электромагнитный клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз в секунду, поэтому убедиться в том, что АБС работает, можно по слабому дрожанию педали тормоза в момент торможения.
При возникновении неисправности в АБС тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока управления записывается соответствующий код неисправности, который считывается с помощью специального оборудования в сервисном центре.

Тормозной механизм переднего колеса в сборе:
1 — винт крепления корпуса цилиндра к суппорту;
2 — корпус колесного цилиндра;
3 — штуцер прокачки гидропривода тормозов;
4 — болт крепления скобы к направляющему пальцу;
5 — направляющий палец;
6 — щит тормозного механизма;
7 — диск тормозного механизма;
8 — чехол направляющего пальца;
9 — направляющая колодок;
10 — суппорт;
11 — тормозные колодки

Тормозной механизм переднего колеса — дисковый, с плавающей ско бой, включающей в себя суппорт и однопоршневой колесный цилиндр, стянутые между собой двумя винтами. Тормозные механизмы передних колес автомобилей с двигателями рабочим объемом 1,4 л и объемом 1,6 л — одинаковые.
Направляющая тормозных колодок двумя болтами прикреплена к поворотному кулаку, а скоба крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
Тормозные колодки поджаты к пазам направляющей пружинами.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, прижимает внутреннюю тормозную колодку к диску. Затем скоба (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) перемещается относительно диска, прижимая к нему наружную тормозную колодку.

Элементы тормозного механизма переднего колеса:
1 — болт крепления скобы к направляющему пальцу;
2 — корпус колесного цилиндра;
3 — защитный чехол поршня;
4 — направляющий палец;
5 — защитный чехол направляющего пальца;
6 — направляющая колодок;
7 — суппорт;
8 — поршень

В корпусе цилиндра, прикрепленного к суппорту, установлен поршень с уплотнительным резиновым кольцом прямоугольного сечения. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

Тормозной механизм заднего колеса со снятым барабаном:
1 — задняя тормозная колодка;
2 — чашка пружины;
3 — рычаг привода стояночного тормоза;
4 — распорная планка;
5 — верхняя стяжная пружина;
6 — колесный цилиндр;
7 — рычаг регулятора;
8 — пружина регулятора;
9 — передняя колодка;
10 — щит;
11 — трос стояночного тормоза;
12 — нижняя стяжная пружина;
13 — опорная стойка

Тормозной механизм заднего колеса — барабанный, с двухпоршневым колесным цилиндром и двумя тормозными колодками, с автоматической регулировкой зазора между колодками и барабаном.
Тормозные механизмы задних колес автомобилей с двигателями рабочим объемом 1,4 л и объемом 1,6 л — одинаковые.
Барабан тормозного механизма выполнен заодно со ступицей заднего колеса.

Элементы механизма автоматической регулировки зазора между колодками и барабаном:
а — тормозного механизма правого колеса;
б — тормозного механизма левого колеса;
1 — рычаг регулятора;
2 — резьбовой наконечник распорной планки;
3 — храповая гайка;
4 — пружинный стопор;
5 — распорная планка

Механизм автоматической регулировки зазора состоит из составной распорной планки колодок, рычага регулятора и его пружины. Механизм автоматической регулировки начинает работать при увеличении зазора между колодками и тормозным барабаном. При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками.

Элементы тормозного механизма заднего колеса:
1 — прижимная пружина колодки;
2 — чашка пружины;
3 — задняя колодка;
4 — рычаг привода стояночного тормоза;
5 — верхняя стяжная пружина;
6 — распорная планка;
7 — нижняя стяжная пружина;
8 — пружина регулятора;
9 — рычаг регулятора;
10 — передняя колодка;
11 — опорная стойка

Колесные цилиндры тормозных механизмов задних колес одинаковые. Передние колод ки тормозных механизмов задних колес одинаковые, а задние различаются — на них зеркально-симметрично установлены несъемные рычаги привода стояночного тормоза.
Распорная планка и храповая гайка тормозного механизма левого колеса имеют серебристый цвет (на храповой гайке и на наконечнике распорной планки выполнена левая резьба), а правого колеса — золотистый цвет (на храповой гайке и на наконечнике распорной планки — правая резьба).
Рычаги регуляторов тормозных механизмов левого и правого колес зеркально-симметричные. На правом рычаге нанесена маркировка «69», а на левом — «68».

Элементы стояночного тормоза:
1 — рычаг;
2 — передний трос;
3 — уравнитель тросов;
4 — левый задний трос;
5 — правый задний трос;
6 — тормозной механизм заднего колеса;
7 — барабан

Привод стояночного тормоза — ручной, механический, тросовый, на задние колеса. Он состоит из рычага, переднего троса с регулировочной гайкой на его наконечнике, уравнителя, двух задних тросов и рычагов в тормозных механизмах задних колес.
Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с передним тросом. К заднему наконечнику переднего троса крепится уравнитель, в отверстия которого вставлены передние наконечники задних тросов. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
В процессе эксплуатации (до полного износа колодок задних тормозных механизмов) регулировка привода стояночного тормоза не требуется, т. к. удлинение распорной планки тормозного механизма компенсирует износ колодок.
Привод стояночного тормоза необходимо регулировать только в случае замены тормозных колодок, тросов или рычага стояночного тормоза.
