Где находится диагностический разъем у Рено Логан 2 и что представляет собой распиновка OBD2?

Основной блок в «рено-логан» первого поколения

Находится в моторном отсеке рядом с аккумулятором. Включает 6 печатных плат разных размеров и 8 реле. ПП обозначены буквами F, реле — K. На фото ПП обозначено цифрой 13:

Схема блока питания выглядит так:

Чтобы понять, какой элемент требует замены, нужно знать, какой из них входит в цепь неработающего устройства. В БП «Рено-Логан» 1 это:

Реле отвечают за защиту следующих устройств:

Предохранители и реле под капотом

В моторном отсеке первого поколения модели возможны два разных варианта расположения элементов. В обоих основные блоки расположены с левой стороны, рядом с аккумулятором.

Какой фильтр тонкой очистки лучше, артикулы и цены

Оригинальный фильтр на Логан

• GOODWILL. Каталожный номер: FG 300. Распространенный бюджетный аналог оригиналу. Об этом фильтре оставляют положительные отзывы, он служит достойный срок. Цена его составляет $6,8.
• FRANCECAR. Артикул: FCR210130. Тоже практичный аналог, у водителей не возникают претензии, стоимость около $6-7.
• SCT. Артикул: ST 393. Универсальный фильтр, подходит ко многим автомобилям. $5.
• BOSCH. Артикул: 0 450 905287. Самый дорогой, в то же время качественный и долго служащий фильтр. $17.
• NISSAN. Артикул: 16400JD51A. Покупатели довольны качеством такого фильтра, для Рено Логан подходит идеально. $13.
• HYUNDAI. Артикул: 31911-3A000. Универсальный и практичный, самый экологически чистый среди представленных. До $15.

Порядок действий следующий:

• Выключите зажигание и выньте ключ из замка,
• Возьмите пинцет.
• Откройте дверь водителя.
• Снимаем крышку с салона.
• Откройте капюшон.
• Снимите крышку монтажного блока, защелкнув защелки с нужной стороны (для машин, собранных до 17.05.2005) или сдвинув зажимы (для машин, собранных после 17.05.2005).
• Вытащите неисправное реле или предохранитель пинцетом или вручную. Если это не сработает, вы можете использовать отвертку, вставив ее наконечник в прорезь на предохранителе и потянув вверх.
• Устраните причину выхода из строя предохранителя или реле.
• Установите новый предохранитель или реле.
• Установите на место снятые детали.

Признаки засоренности фильтра

Топливный фильтр при падении своей эффективности взывает ряд симптомов, которые могут почувствовать даже новички. В этот список входит:

• затрудненный подъем машины на возвышенность;
• падение мощности двигателя, ухудшение динамики авто;
• заметное увеличение расхода топлива;
• появление рывков в работе двигателя;
• силовой агрегат регулярно глохнет.

Обратите внимание, что эти симптомы необязательно говорят именно об испорченном топливном фильтре, но в первую очередь рекомендуем заменить его, особенно если по пробегу пора выполнять процедуру. К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно

На авто второго поколения фильтр демонтировать еще сложнее

Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

К сожалению, визуально осмотреть деталь не получится. Фильтры чаще всего выпускаются в закрытом корпусе, поэтому оценить его засоренность визуально невозможно. На авто второго поколения фильтр демонтировать еще сложнее.

Блок в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

За прикуриватель отвечает предохранитель 33 на 15А.

По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!

Остались вопросы или знаете как сделать статью лучше? Пишите в комментариях.

Предохранители и реле рено логан 2 (с 2021 года)

Предохранители и реле в автомобиле выполняют важные функции. Таким образом, предохранители предотвращают сгорание электрической цепи в случае сильного тока из-за того, что они сгорают сами.

Реле переключают большие токи в защитном корпусе распределительного устройства, что также значительно снижает вероятность возгорания. Сами реле управляются только переключателями и переключателями, управляющими относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в салоне автомобиля.

Именно о расположении, назначении, номинальных (токовых) характеристиках реле и предохранителей мы и поговорим в нашей статье.

Как производится замена топливного фильтра

Здравствуйте уважаемые, читатели блога AAuhadullin.ru. Сегодняшняя статья будет посвящена тому, как происходит замена топливного фильтра Рено Логан автомобиля. Согласно регламенту по техническому обслуживанию Рено Логан менять топливный фильтр следует через 30 тыс. км пробега или 2 года эксплуатации в зависимости от того, что наступит раньше. Если же ещё учитывать довольно-таки не лучшее качество нашего отечественного топлива то замена производится через 10-15 тыс.км пробега.

Рывки автомобиля при движении на высоких и малых оборотах напоминает о том, что фильтр пора уже менять. У топливного фильтра Логан также есть свои особенности, и он обладает своим оригинальным номером подходит один к одному от нового образца инжекторных переднее приводных автомобилей ВАЗ. Во время работы двигателя непосредственно сам бензин почти всегда находится, под высоким давлением именно поэтому производить замену фильтрующего элемента надо через небольшой промежуток времени после остановки двигателя.

Для того чтобы заменить фильтрующий элемент необходимо отсоединить колодку жгута от специального разъёма крышки относящейся к топливному модулю или убрать реле монтажного блока двигателя отвечающий за работу электроток-насоса. Затем необходимо запустить двигатель дав ему некоторое время поработать «вхолостую» до полной остановки мотора пока не выработается все топливо и даем ему заглохнуть. После следует запустить стартёр на несколько секунд для уменьшения и сброса давления.

Далее необходимо отсоединить специальную клемму от «минусового» аккумуляторного вывода. Непосредственно сам очиститель бензина находится не в задней части бензобака, а спереди. После сжатия двух красных фиксаторов относящихся к наконечнику тройника нужно снять непосредственно сам наконечник тройника с фильтрового штуцера. Теперь нужно с другого фильтрового штуцера снять наконечник, относящийся к бензиновой трубке подвода.

Снимаем фильтр из специального хомута, после чего сливаем бензин в специально приготовленную ёмкость. Затем производим установку нового фильтрующего элемента в противоположной последовательности.

Наконечник бензиновой трубки и тройника ставим на фильтровые штуцеры до фиксации и защёлкивания одного и второго фиксатора. Касаемо-же колодки жгута, которую необходимо подсоединить к специальному разъёму, относящемуся к топливному модулю нужно помнить, что её также необходимо проверить на целостность. Минусовую клемму подсоединяем к аккумуляторному выводу батареи.

• Снизим давление в топливной системе.
• Сожмем фиксаторы и отсоединим наконечник трубки, подающий бензин от конца фильтра.
• Также отсоединим конец трубки с другой стороны.
• Уберем в сторону хомут крепления и вытянем из него топливный фильтр.
• Установим новый топливный фильтр в обратном порядке снятию по направлению движения бензина указанной стрелкой на корпусе.

Для того чтобы заполнить систему бензином следует включить питание. При работе двигателя должен быть слышен негромкий шелест непосредственно самого электрического бензонасоса. Когда произойдёт выключение электроток-насоса, следует проверить, хороша ли герметичность всех соединений с фильтровым бочком и всех топливных наконечников авто Рено.

Внимательно проверите при работе двигателя соединения на предмет утечки бензина. Если пропускает, повторите еще раз работу подсоединения трубок до их надежной фиксации. В крайнем случае, поменяйте уплотнительные резиновые колечки наконечников трубок или сами трубки Рено Логан в сборе.

Смотрите далее видео замены топливного фильтра Рено Меган 2 и на Renault Logan, а также Lada Kalina установленные под бензобаком. Как на двух видео youtube (см. ниже) также меняется фильтр топлива на Renault Logan. Примечание: На Reno Logan выпущенные до осени 2006 года? Бензиновый фильтр установлен под бензобаком, недалеко от правого заднего колеса возле трубки выходящий от бензобака. Если не обнаружите топливный фильтр под баком, значит, Reno собран после осени 2006 года, устанавливают в сборе с бензонасосом в бензобаке.

Какой неразборный масляный фильтр

Замена термостата двигателя

На авто ремонт двери своими руками

Как сменить масло на двигателе

Описание замены рулевых наконечников

Задние колодки Рено системы Lucas и Bendix

Статья о замене дворников

Топливный фильтр Рено Логан – где он находится и когда его следует менять?

Интересующий нас элемент может располагаться на «Логанах» в двух местах:

• Внутри топливного бака. В этом случае топливный фильтр монтируется на заводе вместе в бензонасосом. Подобное расположение присутствует на машинах, сошедших с конвейера после октября 2006 года.
• Возле заднего правого колеса под баком для горючего. Фильтр в данном случае располагается в месте выхода из бензобака трубок, по которым в него поступает топливо. Указанное размещение имеется на транспортных средствах, изготовленных до 2006 года.

Если фильтр Рено находится под баком для бензина, производитель советует выполнять его замену в следующих ситуациях:

• во время прохождения четных техобслуживаний (второе, четвертое и так далее ТО);
• после пробега машины 30 тысяч километров.

К сожалению, горючее в нашей стране по своему качеству весьма далеко от совершенства. По этой причине отечественные владельцы Логанов меняют фильтр гораздо чаще:

• на машинах, выпускаемых с конца 2006 года – через 60–90 тысяч километров пробега;
• на старых моделях авто – при каждом техническом обслуживании.

Явным симптомом необходимости монтажа нового фильтра считается явление, когда, вне зависимости от числа оборотов, автомобиль начинает двигаться ощутимыми и малоприятными для водителя рывками. Почувствовав подобное поведение машины, автомобилист должен сразу же обратиться в сервис для замены описываемого топливного элемента.

https://youtube.com/watch?v=pL5IzURdvOA%3Ffeature%3Doembed

https://youtube.com/watch?v=5OawoPeuCqA%3Ffeature%3Doembed

Возможен ли ремонт

Блоки Логан 2 условно подлежат ремонту и восстановлению. Обычно агрегат меняется целиком, но если проблема не серьезная, можно обойтись и обращением к квалифицированному электронщику.

Стандартные вставки Логана 2 поколения достаточно надежны и просты в обслуживании. Замена поврежденного реле или плавкой вставки не доставит труда даже малоопытным автолюбителям.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Замена сетки.

Работа начинается с извлечения топливного модуля. Перед процедурой необходимо так же сбросить давление в системе.

Крепление насоса осуществляется за счет фасонной гайки. Для того, чтобы ее открутить потребуется специальный съемник. Чтобы открутить ее в гаражных условиях, нужно найти деревянный стержень и ударами по нему постараться провернуть гайку. Сорвав ее, можно пользоваться обычным ключом.

Насос нужно доставать медленно, чтобы из него слилось максимальное количество бензина. Но в любом случае сохраниться небольшое количество, поэтому нужно подставить под него какую-нибудь тару, чтобы не залить салон бензином.

Осматриваем корпус и находим защелки, которые удерживают нижнюю часть стакана. Сняв ее видим сетку, она снимается руками, при этом не должно возникать каких-либо проблем.

Очень важным моментом при обратной сборке является правильная установка бензонасоса. Он должен стоять точно по центру отверстия, иначе затягивая гайку трудно обеспечить плотное прилегание крышки к резиновому кольцу, в результате система не будет герметичной, в салоне будет появляться запах топлива после заправки на АЗС.

Предохранители в салоне Логана 2

Салонный блок предохранителей находится в торце панели под крышкой, с левой стороны, на крышке имеется описание предохранителей, запасные предохранители и пинцет съёмник (прищепка)

Как поменять воздушный фильтр на Рено Меган 2?

Своевременная замена воздушного фильтра Рено Меган 2 дает возможность создавать качественную топливовоздушную смесь. Производительность и стабильная работа двигателя вашего автомобиля во многом зависят не только от того, какое горючее вы заливаете. Но и от того, насколько чист воздух, с которым это горючее смешивается.

В случае если фильтрующий материал загрязнен или поврежден, то ваше средство передвижения похоже на спортсмена, бегущего в противогазе. И, естественно, что ничего хорошего из этого не выйдет.

Срок замены очиститель воздуха на Рено Меган во многом зависит от обстановки, в которой вы эксплуатируете автомобиль.

В условиях загазованных городских дорог или пыльных проселочных, время службы воздухоочистительного элемента значительно сокращается. А в случае езды по качественным пригородным трассам с чистым воздухом, наоборот, существенно увеличивается.

Рено Меган на дороге

Провести проверку очистителя воздуха на вашем Рено Меган и в случае необходимости произвести замену можно своими руками. И тогда естественно, нет смысла обращаться для этого на СТО тратя время и деньги. Для этого необходимо лишь желание и минут двадцать свободного времени.

В инструкции, прилагающейся к автомобилю Рено Меган, рекомендована замена воздушного фильтра, каждые 30 тыс. километров пробега. Однако это лишь в том случае, если авто эксплуатируется преимущественно на непыльных дорогах. В ином же случае барьер подлежит замене приблизительно через 12000-20000 километров пробега.

Где находится воздушный фильтр на Рено Меган 2?

Расположение очистителя воздуха

Воздухоочистительный элемент расположен справа, за аккумуляторной батареей.

Место достаточно удобное и для того, чтобы добраться и заменить фильтрующий материал, не нужно снимать никаких дополнительных конструкций и узлов.

Пошаговая инструкция

Как мы уже говорили процесс замены прост и не вызовет осложнений, даже если вы это делаете в первый раз. Просто необходимо внимательно прочитать инструкцию и посмотреть предлагаемое нами видео.

Этапы работы

Выкручиваем винты по краям фильтрующей камеры. Чтобы было удобней лучше прибегнуть к попеременному отвинчиванию отвертками двух типов. Делается это для того, что отвертка обычной длины туда плохо проходит, а если пробовать открутить под углом, то она будет все время соскакивать. Если же пользоваться двумя разными отвертками, то отвинчивать будет намного удобнее. Если вы смогли найти отвертку с изломом на 90 градусов, то это может намного упростить задачу. Однако, при использовании такой отвертки можно повредить изоляцию проводов, находящихся на месте контакта с отверткой

В связи с этим необходимо соблюдать большую осторожность. Болты, которые нужно открутить

Следующий этап – это извлечение кассеты с фильтром. Ее нужно аккуратно тянуть вверх

Иногда свободному извлечению может помешать пластина, стоящая под проводами. Ее можно слегка отодвинуть при помощи отвертки от кассеты.Извлечение кассеты с фильтрующим элементом

Опять же аккуратней с проводами, которые находятся рядом фильтровальной камерой, иначе можно повредить изоляцию, которая не отличается особой прочностью. Их лучше отодвинуть или защитить чем-то. После извлечения кассеты с фильтрующим элементом можно увидеть, насколько он загрязнен пылью и насекомыми.Кассета с фильтрующим элементом

Фильтровальная камера также скорее всего, будет загрязнена, поэтому ее нужно пропылесосить и протереть чистой ветошью.Камера которую нужно пропылесосить

Устанавливаем новый фильтр, если будет опять мешать пластина, отгибаем ее.Установка кассеты

Последний этап – это завинчивание болтов тем же способом с двумя отвертками.

Извините, в настоящее время нет доступных опросов.

Видео «Смена воздухоочистительного элемента»

У Вас остались вопросы? Специалисты и читатели сайта labavto.com помогут вам, задать вопрос Поддержите проект — поделитесь ссылкой, спасибо!Оценить пользу статьи:Оцени автора (1

Замена топливного фильтра Рено Логан 2

Если вы разбираетесь в технической стороне Рено Логан 2 поколения, то вы можете сэкономить, посетив СТО и самостоятельно проведя процедуру замены фильтра. Это не займет много времени.

Алгоритм действий в случае с Логаном 2-го поколения следующий:

Перед началом работы нужно снять заднее сиденье Рено Логан. Это разблокирует узел. Необходимо зажать нижний край подушки и сильно потянуть. Защелки откроются и их можно будет легко снять.

На защитной крышке топливного бака Логана можно увидеть стрелку, указывающую на защелку. Используйте отвертку с плоским лезвием, чтобы нажать в направлении стрелки. Защелка откроется, и крышку можно будет снять.

Для защиты системы от пыли и грязи следует очистить верхнюю часть бака и крышку насоса, которая находится под защитной крышкой. Необходимо снять всю проводку, ведущую к топливному насосу. Требуется расчистить «путь» к коннектору, на котором стоит флаг

Его следует поддеть перфоратором или отверткой и осторожно перемещать. И тогда разъем легко снимается. После разделения проводов пришло время снять шланг с насоса

Он держится на быстросъемных застежках. Можно нажимать на ствол пальцами, а можно снять шланг, чтобы не мешать дальнейшей работе. Этот этап можно назвать самым сложным. Необходимо отделить гайку от пластика. И очень прочно фиксируется. И чтобы его открутить, придется приложить значительные усилия. Вы можете немного облегчить себе работу, если воспользуетесь съемником топливного насоса. Если такого инструмента нет в наличии, в качестве альтернативы можно взять газовый ключ. Ножки ключа должны упираться в стороны гайки и поворачиваться против часовой стрелки. Часто в подобных инструкциях пишут советы по использованию молотка и зубила для откручивания этой гайки. Ни в коем случае нельзя! Если вы будете следовать рекомендациям, вы попрощаетесь с баком, потому что он настолько деформирован, что переустановить запчасти уже не получится. После вскрытия крышки помпы Логан будет видна резиновая прокладка Важно просушить его тряпкой, иначе он вздуется.

Затем снимите топливный насос, но поплавок усложняет это действие. Для того, чтобы все работало плавно, нужно слегка наклонить корпус и плавно подвигать помпой, чтобы найти положение, при котором поплавок не мешает. И, наконец, требуется удалить остатки топлива из насоса Это легко сделать, нажав на вентиль в нижней части детали. Лучше будет слить жидкость в отдельную емкость.

Разбираем модуль

В дальнейшем это поможет вам не гадать, как проложить проводку, как отремонтировать трубки бензонасоса Рено Логан 2 и т.д.

1. Отсоедините провода датчика уровня топлива. 2. Снимите выводы датчика с кронштейна на корпусе топливного модуля. 3. Вставляем узкую стальную пластину в отверстие направляющей датчика и выдавливаем фиксатор датчика. 4. Снимите датчик уровня топлива.

• Снимите дно. Делать это нужно очень аккуратно, чтобы не сломать защелки.
• Затем его необходимо снова очистить, стараясь не повредить ни сетчатый фильтр, ни прокладку.

1. Отсоедините жгут топливного насоса от разъема внутри крышки топливного модуля. 2. Затяните две защелки. 3. Снимите крышку топливного модуля с кронштейном насоса с корпуса модуля. 4. В корпусе топливного модуля установлен клапан для предотвращения вытекания топлива из корпуса.

Снимите клеммы и поплавок

Важно обратить внимание на то, как расположен топливный насос по отношению к забитому фильтру. Точно так же его нужно будет надеть после замены фильтра на новый. Для большей верности можно и сфотографировать

Для большей верности можно и сфотографировать.

1. Снимите уплотнительное кольцо трубки регулятора давления топлива. 2. Также снимите пружинную шайбу. 3. Снимите пружину трубки регулятора давления топлива. 4. Нажмите на защелку отверткой.

• Далее разрываем соединение на забитом фильтре Логана. Часть останется в трубе. Чтобы его вытащить, нужно обмотать трубки ветошью (чтобы не порвались), аккуратно отломить оставшийся кусок штуцера. Осталось встряхнуть его и промыть пробирки.
• Затем наденьте на них хомуты. С помощью строительного фена нагрейте трубки и установите новый фильтр. Освободите зажимы. Затяжка производится после фиксации проводки.

1. Снимите трубку регулятора давления топлива с втулки в крышке модуля. 2. Нажимаем отверткой на усики наконечника «земляного» кабеля. 3. Отсоедините трос регулятора давления топлива. 4. Затяните защелку отверткой.

Осталось все восстановить и вернуть Renault Logan второго поколения в исходное состояние, ориентируясь на сделанные фотографии.

Оригинал или аналог

Беря в учет исключительно элементы – нет разницы в используемых предохранителях. На авто устанавливаются вставки единого образца.

Если дело касается реле, одна половина представляет собой общепринятые устройства. Вторая версия используется только на описываемом авто. Для примера можно взять реле вентилятора. Оригинал продается под артикулом 20240041. Если деталь перегорела или повреждена, ее можно заменить сторонним аналогом. Единственной разницей будет качество производства – аналоги обычно менее долговечные.

Снять и заменить блок предохранителей

Следует придерживаться простого алгоритма действий.

• Надежно закрепить машину в устойчивом положении.
• Отключить силовые жилы от аккумулятора.
• Снять крышку монтажника, используя подходящий инструмент.
• Освободить крепления устройства и вынуть его с посадочного места.
• Отсоединить от блока контактные клеммы проводов, после этого деталь можно полностью снять с машины.

Как снимаются блоки можно посмотреть на видео.

Замена предохранителей

Периодически один или несколько элементов в машине перегорает и требуется их замена. Поломка считается нормой, если происходит единично, без повторений. При обслуживании авто рекомендуется замену выполнять специальным пинцетом или щипцами. Вынимать вставку из гнезда руками запрещено.

Также следует придерживаться номинала элемента. Если в гнезде ставится предохранитель на 25 ампер, монтировать на его место деталь с отличающейся маркировкой категорически запрещается.

Блок под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

• Клемма аккумулятора
• Диод компрессора кондиционера

Бп в салоне

Для начала рассмотрим схему и назначения предохранителей в салоне. Как сказано выше, этот блок расположен с левой стороны торпеды, в районе рычага открытия капота. Чтобы добраться до него, вам нужно будет снять пластмассовую декоративную накладку — под ней находятся все элементы устройства.

Схема устройства, которое находится в салоне автомобиля

На вашем автомобиле в зависимости от комплектации могут быть установлены не все детали устройства. Тем не менее, мы рассмотрим предназначение каждого из элементов. Ниже представлена расшифровка.

Таблица предназначения деталей БП, расположенного в салоне транспортного средства Рено Логан

Здесь же следует рассказать вам о предохранителе прикуривателя. Этот компонент чаще других выходит из строя, что можно назвать «болезнью» Рено Логан. Источник питания подает ток на предохранитель мощностью 10 ампер. Уже от БП через провода подается напряжение на гнездо в консоли.

Если вы заметили неполадки в работе, то в первую очередь стоит проверить предохранитель прикуривателя. Он маркируется красным цветом и имеет номер 38. Помните о том, что непосредственно устройства, отвечающего за прикуриватель, в машине нет, поскольку он потребляет напряжение от медиа-системы или магнитолы, в зависимости от того, что установлено в авто. Поэтому при проверке детали на работоспособность нужно проверить функционирование именно номера 38.

В том случае, если в определенный момент напряжение будет больше 10 ампер, то предохранитель в салоне перегорит — в этом не сомневайтесь. Тем не менее абсолютным лидером по количеству перегорания деталей в автомобилях Рено Логан является электронасос.

Также одной из распространенных проблем является несоответствие размеров штекера прибора и гнезда прикуривателя. Если контакт между штекером подключаемого устройства и клеммами недостаточный, то это может привести к перегреву последних. Соответственно, в случае перегрева клеммы могут расплавиться, в результате чего в проводке может возникнуть короткое замыкание.

Замена на новых авто от 2-го поколения

Водителям новых Renault Logan повезло немного меньше. Заменить фильтр можно только вместе с топливным насосом, поэтому придется демонтировать весь узел. Дополнительно рекомендуем тщательно очистить сеточку грубой очистки. Ее можно как продуть от мусора, так и смыть грязь мощным напором воды. Если сеточка в печальном состоянии, купите новую.

Актуальный вопрос – где находится топливный фильтр на Renault Logan в новых моделях. Он спрятан в самом бензонасосе, соответственно, вам необходимо искать именно этот узел. Он располагается под задними пассажирскими сидениями, поэтому демонтаж сложнее, если сравнивать с предыдущей инструкцией. Инструкция по замене бензинового насоса включает:

Демонтируйте задние пассажирские сидения. Будьте осторожны с обивкой.В корпусе вы обнаружите технологическое отверстие. Это крышка бензинового насоса. На крышечке располагается стрелка, которая указывает место защелки. Вам необходимо поддеть в этом месте крышку плоской отверткой.

Не тяните ее резко, там находятся провода.Тщательно очистите поверхности от грязи.К насосу подключается патрубок, удерживаемый небольшой стяжкой. Вам необходимо разжать ее и отключить от модуля. Если патрубка два, отсоедините оба.Открутите уплотнительное кольцо

Обратите внимание, что для этого понадобится специальный съемник.Повторно протрите все поверхности от капель топлива, которые могли капнуть с патрубка.Достаньте старый блок, очистите сеточку грубой очистки или замените ее на новую.В посадочное место вставьте новый бензонасос. Теперь можете завести автомобиль и убедиться, что бензин подается в мотор и насос с фильтром работают корректно

Помните, что симптомы засорения фильтра на самом деле могут говорить о поломках топливного насоса. В таких случаях замена в машинах от второго поколения выгоднее, так как одновременно решает обе проблемы

Теперь можете завести автомобиль и убедиться, что бензин подается в мотор и насос с фильтром работают корректно. Помните, что симптомы засорения фильтра на самом деле могут говорить о поломках топливного насоса. В таких случаях замена в машинах от второго поколения выгоднее, так как одновременно решает обе проблемы.

Диагностика насоса требует уже помощи специалистов. Если после замены этих комплектующих у вас остались проблемы с мотором или динамикой машины, обратитесь в сервисный центр.

Чтобы поменять предохранитель в салоне Renault Logan 2, нужно:

• Открыть водительскую дверь и снять крышку с салонного блока.
• Взять пинцет в крышке и с его помощью вытащить перегоревший предохранитель.
• Установить новый защитный элемент.
• Вставить пинцет и крышку на прежнее место.
• Проверить работоспособность неработавшего узла.

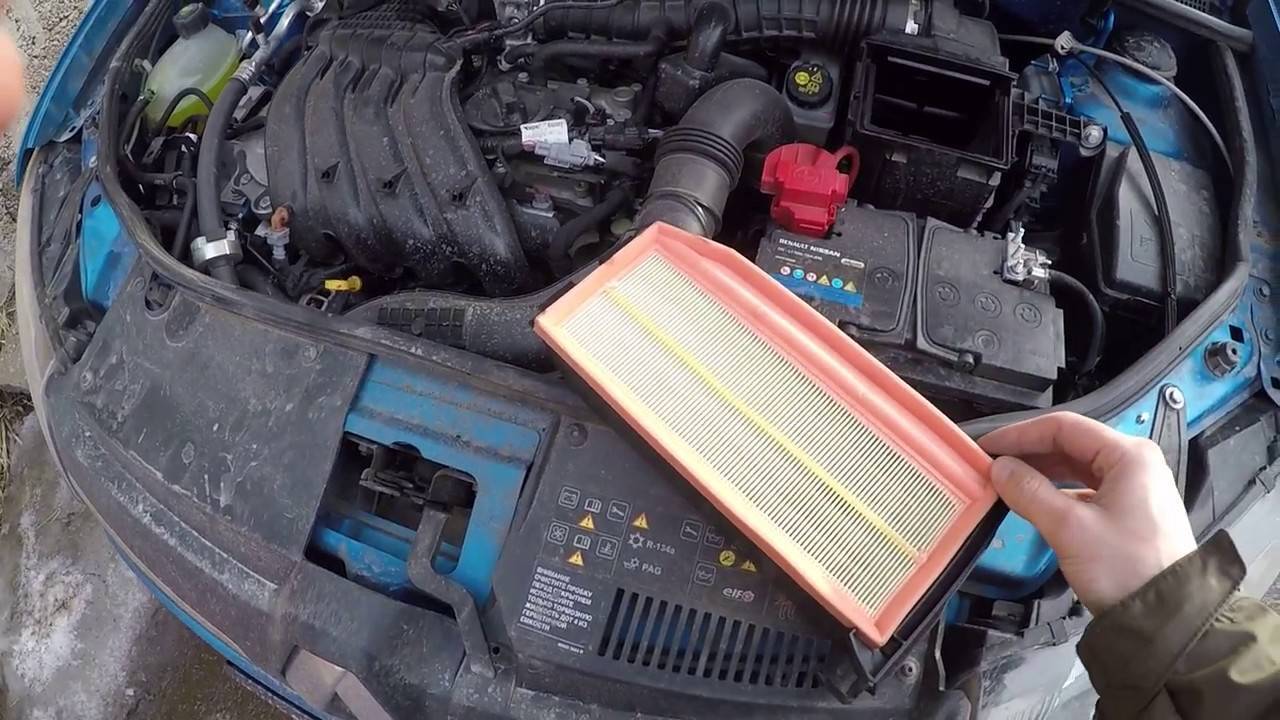

Выбор воздушного фильтра

Воздушные фильтры для Рено Логан делятся на 2 типа:

• Оригинальные — фильтрующие элементы, созданные корпорацией Рено;
• Аналоговые — разработанные иными производителями, но подходящие для машин марки Рено по всем техническим параметрам.

В случае Renault Logan, встаёт вопрос о поиске совместимых аналогов, потому что оригинальные запчасти стоят неоправданно дорого. На Рено Логан разных поколений, в зависимости от двигателя, устанавливаются следующие типы воздушного фильтра:

• Овальный — предназначен для 8-клапанных двигателей объёмом на 1.4 и 1.6 литра;
• Трапецевидный — устанавливается на 16-клапанный мотор объёмом в 1,6 литров;
• Прямоугольный — предпочтителен для Рено Логан 2-го поколения.

Для установки на автомобиль рассматриваемой марки подходят аналоговые воздушные фильтры следующих марок:

• Goodwill;
• Bosch;
• Filtron.

Перечисленные фильтрующие элементы по техническим характеристикам ничуть не уступают оригинальным деталям для Рено Логан, однако выгодно отличаются в плане цены. Цена на рассматриваемые аналоги варьируется в пределах 200-300 рублей, в то время как цена оригинального фильтра — 700 рублей. При этом аналоговые детали можно найти в любом магазине автомобильных запчастей, в то время как фильтры Рено продаются далеко не везде.

Процесс замены

Перед тем, как приступить к замене фильтра на Рено Логан, необходимо подготовить требуемые инструменты. Автолюбителю потребуется:

• Набор гаечных ключей;
• Чистые тряпки;
• Новый фильтрующий элемент;
• Отвёртка среднего диаметра.

Дальнейшая процедура зависит от расположения фильтра. Данная деталь, в зависимости от поколения Рено Логан и типа двигателя, может находиться в верхней части карбюратора или внутри воздухозаборника. Для снятия отработанного фильтра необходимо:

• Заглушить двигатель;
• Открутить заготовленной отвёрткой болты держателя воздухозаборника или верхней панели карбюратора;
• Снять деталь, препятствующую доступу к утилизируемому фильтру;
• Достать устаревший фильтрующий элемент.

Перед установкой нового воздушного фильтра необходимо очистить воздухозаборник и карбюратор от скопившихся в них пыли. Сделать это можно при помощи заготовленной заранее ветоши. После чистки устанавливается новый воздушный фильтр, и все детали возвращаются в исходное положение.

Важно! При установке фильтрующего элемента необходимо проследить, чтобы крышка агрегата плотно прилегала к его корпусу. В противном случае возникнут щели, через которые в двигатель будет попадать неочищенный воздух, что может стать причиной серьёзных поломок системы Рено Логан

8-клапанный и 16-клапанный двигатель

Замена воздушного фильтра в Рено Логан 1.4, 1.6, 2 является стандартной процедурой, не имеющей особых отличий, зависящих от вместимости двигателя. Разница заключается только в расположении фильтрующего элемента в автомобилях с 8-клапанным и 16-клапанным двигателем и в зависящем от этого процессе замены.

В случае наличия 8-клапанного двигателя, фильтр располагается в верхней части карбюратора. Чтобы снять деталь, необходимо устранить фиксаторы, которые располагаются по обе стороны от фильтрующего элемента. После этого требуется устранение болтов на корпусе защитной коробки фильтра и нижними саморезами. Патрубки воздухозаборника при извлечении рассматриваемой детали необходимо отвести в сторону, потому что они могут послужить препятствием устранению отработанного материала. После перечисленных манипуляций фильтровальная коробка изымается, чистится, после чего производится смена фильтра.

Если двигатель оснащён 16 клапанами, то фильтрующий элемент, вероятнее всего, располагается внутри воздухозаборника. По этой причине сама процедура смены фильтрующего элемента — несколько сложнее:

• Убирается резиновый уплотнитель;
• В местах закрепления предыдущего фильтра отсоединяются патрубки воздухозаборника и сам агрегат;
• Шланг вакуумного насоса, присоединённый к коробке фильтрующего элемента, отводится в сторону;
• Утилизируемая деталь аккуратно отсоединяется от креплений, чтобы избегать повреждения резонатора.

Воздушные фильтры предназначены для одноразового использования в системе Рено Логан. Не следует использовать утилизированный фильтрующий элемент даже при тщательной промывке. В детали накапливаются вредные элементы, способные загрязнить топливную систему транспортного средства и нанести ей непоправимый вред.

Процесс снятия и замены

Для замены неисправных деталей вам понадобится пластиковый пинцет, который идет в комплекте с вашим автомобилем, и отвертка с узким плоским лезвием.

Распиновка

Сильно отличается для моделей 2007-2012 и 2014-2018 годов. Машины первого поколения не имеют отдельных элементов, которые монтируются во второй версии.

Представить общую распиновку блока невозможно по причине сложности.

Предохранители и реле реле логан (с 2021 года) в салоне (панель приборов)

Название, обозначение и расположение предохранителей в соответствии с их применением приведены ниже.

Меры безопасности при замене

При ремонте электронного оборудования необходимо соблюдать определенные правила.

• Отключите питание от аккумулятора.
• Натяните автомобиль на ручной тормоз и, если возможно, включите передачу.
• Все работы проводятся исключительно при хорошем освещении и полной уверенности в отсутствии напряжения в сети.

Модели 2014 – 2017 и последующих годов устанавливаются в специальной нише под приборной панелью. Основная роль вставок – защита вспомогательных блоков и цепей от перегрузки.

Предохранители под капотом

Моторный отсек установлен за аккумуляторной батареей. Как выглядит корпус блока можно посмотреть на фото.

Схема предохранителей

Расположение блоков для моделей первого поколения 2008-2011 и второго 2018 годов практически не отличается. Оба элемента (салонный и подкапотный) смонтированы по аналогичному принципу.

На фото выше представлена расшифровка предохранителей под капотом и в салоне.

Предохранители и реле Renault Logan 2

Стандартные предохранители Рено Логан 2 поколения предназначены для защиты силовых цепей автомобиля от перегрузки и короткого замыкания. Подобное назначение актуально для всех поколений и модификаций, включая машины Dacia 1 и последующих версий.

Для удобства ремонта и обслуживания основная масса вставок расположена в монтажниках, где также сосредоточены реле.

Блок с предохранителями и реле в моторном отсеке

Он находится между стартерной батареей и левой амортизационной стойкой и закрыт черной пластмассовой крышкой на защелках. Схема предохранителей на Renault Logan 2 и расшифровка обозначений приведены на фото и в таблицах ниже.

• 1 — провод к положительному полюсу аккумулятора;
• 2 — диод компрессора кондиционера.

Реле и предохранители рено логан 2

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля сбоку панели приборов с левой стороны и в подкапотном пространстве с левой и правой стороны аккумуляторной батареи.

Предохранители можно извлечь ипроверить визуально. Если вам не удается извлечь предохранитель руками, выможете использовать специальный пинцет. Перегоревший предохранитель легко идентифицировать по поврежденному элементу .Вы также можете проверить предохранитель на наличие электропроводностипри помощи омметра или тестера дляпроверки электрической цепи на обрыв— если электропроводности нет, предохранитель перегорел. На каждом предохранителе указан номинал. Учтите, чтопредохранитель можно заменять только предохранителем такого же номинала. Запасные предохранители расположены в блоке предохранителей. Если вы используете запасной предохранитель, всегдазаменяйте его при первой же возможности, чтобы в блоке всегда были запасныепредохранители различных номиналов.

Предупреждение!Ни в коем случае не устанавливайте предохранитель большегономинала и не соединяйте выводы проводов подручными средствами вместоиспользования предохранителя, так какэто может стать причиной поврежденияэлектрической цепи и возгорания.

Если предохранитель перегорел,обязательно проверьте электрическуюцепь на наличие следов короткого замыкания. Проверьте систему на наличие оголенных проводов или проводов систертой, расплавленной или прогоревшей изоляцией. Если вы замените предохранитель, прежде чем установитепричину его повреждения, новый предохранитель также перегорит.

Иногда предохранитель может перегорать или становиться причиной размыкания электрического контура безвидимых причин. Коррозия предохранителя и выводов блока предохранителей может стать причиной поврежденияконтактов предохранителя. В таком случае удалите следы коррозии при помощи щетки с металлическим ворсом илинаждачной бумаги, затем распылите навыводы предохранителя средство дляочистки электрических контактов.

Предохранители, их номера и назначения расположенные в салоне

Какой фильтр ставится на заводе?

Фильтры разделяются по каталожным номерам. Производитель устанавливает очищающие приборы следующих артикулов:

Эти детали можно купить у официального дилера или в надёжных магазинах автозапчастей. Стоимость фильтров варьируется от 500 до 800 рублей. Приборы работают на первой фазе. Детали для дизеля (артикул 164002670R) и бензина конструктивно различаются. Кроме того, нужно помнить, что оригинальный фильтр не может стоить меньше пятисот рублей: деталь по слишком низкой цене может оказаться подделкой сомнительного качества. Контрафактный аналог не сможет фильтровать топливо автомобиля должным образом, что приведёт к выходу из строя клапанов бензонасоса.

Как выбрать топливный фильтр на Логан? Что лучше? Аналог или оригинал?

Естественно, оригинальный элемент обеспечит более надёжное и долговечное функционирование топливной системы автомобиля. Однако возникают ситуации, когда установка оригинала невозможна

В этом случае следует обратить внимание на качественные аналоги. Среди них выделяются такие марки:

• SCT (ST 393). 240–359 руб.
• АТ. (2161-200FF). 250–500 руб.
• Big GB-331PL. 300–500 руб.

Помимо вышеперечисленных, автомобилисты отмечают приборы для очистки топлива Fortech.

Рено Логан 2 — предохранители и реле

Renault Logan 2 относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan 2. Производился с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла рестайлинг. В данной публикации мы покажем где находятся блоки с предохранителями и реле Рено Логан 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.

Обращаем Ваше внимание что количество элементов, а так же их расположение в блоках зависит от комплектации и года выпуска автомобиля и может отличатся от представленной информации.

Как заменить воздушный фильтр Рено Логан 1. 6 на 8 и 16 клапанов

Автомобиль Renault Logan с бензиновым силовым агрегатом оборудован системой очистки воздуха, поступающего в двигатель. Главная составляющая системы – воздушный фильтр. Он требует регулярной замены. Французский автомобиль Renault Logan второго поколения комплектовался двумя видами двигателей: с 16 и 8 клапанами. Размеры, форма и порядок замены фильтрующего элемента в авто с разными силовыми агрегатами отличаются. Последовательности операций на каждом из этих автомобилей описаны ниже.

На фото чётко виден корпус воздушного фильтра на автомобиле Renault Logan

Когда нужно делать замену?

В инструкции по эксплуатации Renault Logan конструкторы прописали, что замену фильтрующего элемента проводят каждые 15 тысяч километра пробега для автомобилей с мотором на 16 клапанов и каждые 30 тысяч для 8-клапанных двигателей.

Мотористы рекомендуют менять фильтр воздуха каждые 8-10 тысяч пробега. Временной интервал отличается от предписаний производителя. На это есть причины. Условия эксплуатации Renault Logan в России и других постсоветских странах экстремальные. В Европе дороги чище и лучше.

По результатам исследований, проводимые независимыми экспертами, запылённость российских автомобильных дорог в 5 раз выше, чем в Европе

Придётся менять воздушный фильтр раньше срока, если при эксплуатации Renault Logan появились такого рода проблемы:

• резко увеличился расход бензина;
• при ускорении появились «провалы»;
• автомобиль не «тянет»;
• произошло засорение камеры сгорания двигателя;
• частое загрязнение дроссельной заслонки.

Фильтр какого производителя выбрать?

Бытует мнение, что производитель воздушного фильтра неважен. Но помните, что некачественная автозапчасть приводит к поломкам транспортного средства и двигателя внутреннего сгорания (ДВС).

На автомобильном рынке запасных частей представлено сотни производителей расходников, в том числе и воздушных фильтров. Сам Renault не выпускает фильтрующие элементы.

Воздушные фильтры заказывают у других производителей. В оригинальной комплектации на Renault Logan установлен фильтрующий элемент от фирмы Mahle.

Главный критерий выбора – это соотношение цены и качества

Наверняка фильтрующий элемент другой фирмы справится не хуже. Главный критерий выбора – это соотношение цены и качества.

Пошаговая инструкция замены

Перед заменой фильтрующего элемента в системе очистки воздуха приготовим необходимый инструмент. Конструкция корпуса воздушного фильтра и крепление отличается для 16- и 8-клапанного двигателей, поэтому используется разный инструмент. В обоих случаях понадобится специальный ключ TORX T25 (звёздочка), а для мотора 8v приготовим ещё и рожковый ключ на 8.

8-клапанный двигатель

Корпус воздушного фильтра размещён под капотом над двигателем. Он крепится 2 болтами и 2 саморезами. По бокам две металлические защёлки.

• Откручиваем два самореза сверху на корпусе.
• Отщёлкиваем две защёлки по бокам.
• Отводим корпус воздушного фильтра в сторону и вытаскиваем старый фильтрующий элемент.
• Протираем или продуваем корпус.
• Устанавливаем новый воздушный фильтр.
• Крепим корпус на защёлках и закручиваем 2 болта и 2 самореза.

Корпус воздушного фильтра расположен за двигателем. К нему подсоединён корпус влагосборника.

• Снимаем резиновый уплотнитель на корпусе влагосборника.
• Отсоединяем подходящий патрубок от корпуса влагосборника.
• Отсоединяем влагосборник от корпуса воздушного фильтра.
• Отсоединяем трубку вакуумного насоса от впускного коллектора. Она крепится двумя защёлками.
• Откручиваем два самореза на корпусе воздушного фильтра ключом TORX T25. Саморезы остаются в корпусе.
• Аккуратно вынимаем корпус фильтрующего элемента вверх. Снизу две направляющие из пластмассы.
• Вынимаем старый фильтр.
• Очищаем корпус от пыли и загрязнений.
• Устанавливаем новый воздушный фильтр в корпус и закручиваем его двумя саморезами.
• Подсоединяем трубку вакуумного насоса и корпус влагосборника.
• Закрепляем патрубок на корпусе с помощью резинного уплотнителя.

Замена воздушного фильтра на Renault Logan с двигателем 1. 6 16 клапанов

Выполнить замену воздушного фильтра на автомобиле Рено Логан под силу любому владельцу такого транспортного средства. Замену проводите каждые 8-10 тысяч пробега или по мере загрязнения фильтрующего элемента. Помните, что состояние воздушного фильтра влияет на работу двигателя.
