В Москве доступно пять вариантов датчиков температуры для автомобилей Рено Логан с 16 клапанами, включая модель Рено Логан II 2014 года выпуска. Цены начинаются от 67 рублей

В автомобиле Рено Логан используется два варианта двигателей, которые отличаются лишь объемом двигателя 1,4 и 1,6 литра. Оба двигателя оснащены инжектором и являются довольно надежными и неприхотливыми. Как известно для работы электронного впрыска топлива (инжектора) применяется множество различных датчиков, которые отвечаю за работу всего ДВС.

У каждого двигателя имеется своя рабочая температура, которая должна поддерживаться. Для определения температуры охлаждающей жидкости используется специальный датчик, о котором кстати наша сегодняшняя статья.

В данной статье рассказывается о датчике температуры охлаждающей жидкости на автомобиле Рено Логан, а именно о его назначении (функциях), расположении, признаках неисправности, способах замены и многом другом.

Назначение датчика

Датчик температуры охлаждающей жидкости необходим для определения температуры двигателя, а так же он участвует в формировании топливной смеси, и включает вентилятор охлаждения. Как можно заметить в таком маленькой устройстве хранится множество функций, но на самом деле, он лишь передает показания на блок управления двигателем, в котором показания с ДТОЖ обрабатываются и посылаются сигналы на электрооборудование двигателя.

Например, при достижении критической температуры ОЖ ЭБУ подает сигнал на включение вентилятора охлаждения двигателя. При пуске двигателя в холодную погоду, ЭБУ подает сигнал на формирование более «богатой» топливной смеси, то есть сильнее насыщенной бензином.

Работу датчика можно заметить, когда автомобиль только запущен на холодную, то наблюдаются более высокие обороты холостого хода. Это обусловлено необходимостью прогрева двигателя и более обогащенной бензином топливовоздушной смеси.

Конструкция датчика

ДТОЖ выполнен из термостойкого пластика и метала, внутри него находится специальный термоэлемент, который меняет свое сопротивление с изменением температуры. Датчик передает показания на ЭБУ в Омах, а блок уже обрабатывает эти показания и получает температуру охлаждающей жидкости.

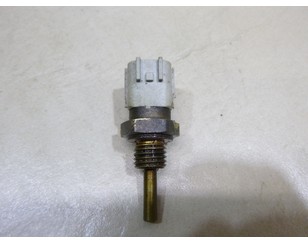

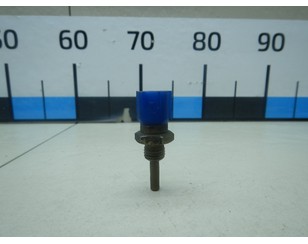

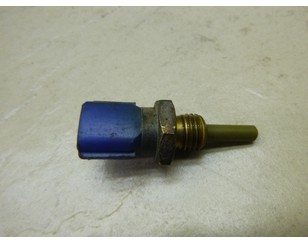

Ниже на картинке можно увидеть датчик температуры охлаждающей жидкости Рено Логан в разрезе.

Признаки неисправности

Когда датчик температуры жидкости охлаждения выходит из строя на автомобиле могут наблюдаться следующие признаки неисправности:

• Двигатель не запускается на горячую, либо на холодную;
• При пуске на холодную необходимо нажимать на педаль газа;
• Не работает вентилятор охлаждения двигателя;
• Неправильно показывает шкала температуры ОЖ;
• Наблюдается черный дым из выхлопной трубы;

Если на вашем автомобиле появились такие проблемы, то это свидетельствует о неисправностях в ДТОЖ.

Расположение

Находится датчик температуры охлаждающей жидкости на Рено Логан в блоке цилиндров, и крепиться на резьбовом соединении. Найти датчик, проще всего сняв бокс воздушного фильтра, и тогда к датчику открывается более удобный доступ.

Проверка

Проверку датчика можно произвести с помощью специального диагностического оборудования, либо самостоятельно с помощью градусника, кипятка и мультиметра или промышленного фена.

Проверка оборудованием

Для проведения проверка датчика таким способом его демонтаж не требуется, так как диагностическое оборудование подключается к шине диагностики автомобиля и считывает показания с ЭБУ обо всех датчиках в авто.

Существенным недостатком данного метода является его стоимость, так как практически никто не имеет в наличии диагностическое оборудование, поэтому провести диагностику можно только на станции технического обслуживания, где это процедура стоит около 1000 рублей.

Так же можно приобрести китайский сканер ELM 327 и проверить свой автомобиль с помощью него.

Проверка с помощью фена или кипятка

Данная проверка заключается в нагревании датчика и слежкой за его параметрами. Например, с помощью фена демонтированный датчик можно нагреть до определенной температуры и смотреть за изменением его показаний, в момент нагрева к датчику должен быть подключен мультиметр. Так же и с кипятком, датчик помещается в горячую воду, а к нему должен быть подключен мультиметр, на экране которого должно менять сопротивление с нагревом датчика.

Замена датчика

Замену можно произвести двумя способами: со сливом охлаждающей жидкости и без ее слива. Рассмотрим второй вариант, так как он более экономичный в плане времени.

Итак, приступаем к замене.

Замена должна проводиться на остывшем двигателе, чтобы избежать ожогов от охлаждающей жидкости.

• Снимаем шланг воздушного фильтра;
• Снимаем разъем с датчика;
• Откручиваем датчик с помощью ключа;
• Как только датчик будет вынут, затыкаем отверстие пальцем;
• Подготавливаем второй датчик и быстро устанавливаем его на место старого, чтобы пролилось как можно меньше охлаждающей жидкости;
• Далее собираем все в обратной последовательности и не забываем долить ОЖ до необходимого уровня;

Видео

https://youtube.com/watch?v=VjtphfJr5hc%3Ffeature%3Doembed

Рено Логан является одним из самых популярных автомобилей в России. Из-за его дешевизны и надежности многие люди отдают предпочтение именно этому автомобилю. Логан оснащается экономичным двигателем в 1,6 литра с инжекторным впрыском топлива, что значительно позволяет экономить на топливе. Как известно для правильной и надежной работы инжектора в автомобиле применяется огромное количество различных датчиков, которые участвуют в работе ДВС.

Каким бы не был надежным автомобиль, поломки все равно будут случаться. Так как Логан обладает большим количеством датчиков, вероятность их поломки довольно велика и чтобы в дальнейшем выявить виновника неисправности, необходимо приложить немало усилий или даже воспользоваться компьютерной диагностикой.

В данной статье рассказывается обо всех датчиках, установленных на Рено Логан, а именно об их назначении, расположении, признаках неисправности по которым можно определить вышедший из строя датчик без применения компьютерной диагностики.

Блок управления двигателем

Для управления двигателем в Рено Логан используется специальный компьютер, под названием Электронный блок управления двигателем, сокращенно ЭБУ. Данная деталь является мозговым центром автомобиля, в котором обрабатываются все показания, полученные со всех датчиков в автомобиле. ЭБУ представляет собой небольшую коробочку внутри, которой находится электрическая плата, с большим количеством радиодеталей.

Чаще всего поломка ЭБУ бывает вызвана попаданием в него влаги в остальных же случаях данная деталь весьма надежная и кране редко выходит из строя самостоятельно без вмешательства человека.

Находится блок управления двигателем на Рено Логан, под капотом вблизи аккумуляторной батареи и закрыт специальным защитным пластиковым кожухом. Доступ к нему открывается после снятия АКБ.

К признакам неисправности ЭБУ можно отнести все проблемы, которые могут быть связаны с датчиками. Типичных проблем у ЭБУ не бывает. Все зависит от выхода из строя определенного элемента внутри датчика.

Например, если перегорит транзистор, отвечающий за работу катушки зажигания одного из цилиндров, то на этом цилиндре пропадет искра, и двигатель будет троить и т.п.

Датчик положения коленчатого вала

Датчик определяющий в каком положении находится коленчатый вал в определенный промежуток времени называется датчик положения коленчатого вала (ДПКВ). Датчик служит для определения верхней мертвой точки поршня, то есть дает понять ЭБУ в какой момент времени подавать искру в нужный цилиндр.

Датчик положения коленчатого вала Рено Логан находится под корпусом воздушного фильтра и прикреплён к корпусу КПП пластиной на двух болтах. Считывает показания ДПКВ с маховика.

• Двигатель не запускается (отсутствует искра);
• Двигатель троит;
• Пропала тяга, машина дергается;

Датчик температуры охлаждающей жидкости

Для определения температуры двигателя применяется специальный датчик температуры охлаждающей жидкости, который меняет свое сопротивление с изменением температуры и передает показания на ЭБУ. Блок управления двигателем, получая показания, корректирует топливную смесь, делая ее «богаче» или «беднее» в зависимости от температуры. Так же датчик отвечает за включение вентилятора охлаждения.

Устанавливается ДТОЖ Рено Логана, в корпусе блока цилиндров под корпусом воздушного фильтра и над ДПКВ.

• Двигатель плохо запускается на горячую/холодную;
• Большой расход топлива;
• Черный дым из трубы;

Датчик детонации

Для уменьшения детонаций в двигателе возникающих из-за низкого качества топлива применяется специальный датчик детонации. Данный датчик улавливает детонации в двигателе и посылает сигналы в ЭБУ. Блок двигателя, основываясь на показаниях с ДД, меняет угол опережения зажигания, тем самым снижая детонации в двигателе. Датчик работает по принципу пьеза элемента, то есть вырабатывает небольшое напряжение при обнаружении детонации.

Расположен датчик детонации Рено Логана на блоке цилиндров, а именно между 2-ым и 3-им цилиндрами.

• Стук «пальцев» при наборе скорости;
• Вибрация двигателя;
• Повышенный расход топлива;

Датчик скорости

Чтобы точно определить скорость автомобиля применяется специальный датчик скорости, который считывает показания с вращения шестерней КПП. Датчик имеет магнитную часть, которая считывает вращение с шестерни и передает показания на ЭБУ, а затем уже на спидометр. ДС работает по принципу эффекта Холла.

Датчик скорости Рено Логан установлен на корпусе КПП.

• Не работает спидометр;
• Не работает одометр;

Датчик абсолютного давления

Для определения давления во впускной магистрали в Рено Логан используется датчик абсолютного давления воздуха. Датчик улавливает разряжение, образующееся во впускной трубе при открытии дросселя и вращении коленчатого вала. Полученные показания преобразуются в выходное напряжение и передаются на ЭБУ.

Датчик абсолютного давления на Рено Логан находится на впускной трубе.

• Неравномерный холостой ход;
• Плохо запускается мотор;
• Повышенный расход топлива;

Датчик температуры воздуха во впуске

Для подсчета температуры всасываемого воздуха на Логане применяется специальный датчик температуры воздуха во впускной трубе. Определение температуры воздуха необходимо для правильного приготовления топливной смеси и дальнейшего ее формирования.

Находится датчик температуры воздуха во впускной трубе рядом с дроссельным узлом.

• Повышенный расход топлива;
• Нестабильная работа всего ДВС;
• Провалы при наборе скорости;

Датчик дроссельной заслонки

Для определения угла открытия заслонки внутри дросселя используется специальный датчик, который называется датчик положения дроссельной заслонки (ДПДЗ). Датчик необходим для подсчета угла открытия заслонки. Это нужно для правильного составления топливной смеси.

Датчик положения дроссельной заслонки находится на корпусе дроссельного узла.

• Скачут обороты холостого хода;
• Двигатель глохнет при отпускании педали газа;
• Самопроизвольная остановка двигателя;
• Повышенный расход топлива;

Датчик концентрации кислорода

Для уменьшения выбросов в окружающую среду вредных веществ возникающих в процессе работы ДВС, применяют специальный датчик, который проверяет выхлопные газы на концентрацию углекислого газа. Если параметры превышают допустимые, он передает показания на ЭБУ, а тот в свою очередь корректирует топливную смесь для снижения вредных выбросов.

Расположен датчик концентрации кислорода (лямбда-зонд) в выпускном коллекторе.

• Повышенный расход топлива;
• Потеря мощности автомобиля;
• Черный дым из трубы;

Катушка зажигания

Данная деталь предназначена для вырабатывания высокого напряжения, которое передается на свечу зажигания и производит искру в камере сгорания. Модуль зажигания выполнен из термостойкого пластика, внутри которого находится обмотка. К модулю зажигания подключаются провода и соединяются со свечами зажигания. МЗ может вырабатывать очень высокое напряжение.

Находится модуль зажигания Рено Логана в левой части двигателя возле декоративной крышки.

• Не работает один из цилиндров (автомобиль троит);
• Потеря мощности двигателя;
• Нет искры;

Видео про датчики Логана

https://youtube.com/watch?v=6Mo1vdm_AL4%3Ffeature%3Doembed

Датчик температуры для Renault Logan II 2014> с разбора состояние отличное

Номер: Nissan 2263044B20

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И МАСЛА 2263044B20

В наличии на складах: 1 в Москве

Доставка ТК: РФ, Беларусь, Казахстан

Артикул на складе:
70466146

Страна производитель: Япония

Артикул на складе:
70498958

Номер: Renault 2345012920

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 2345012920

Артикул на складе:
70429066

Страна производитель: Франция

Датчик температуры для Renault Logan II 2014> с разборки состояние отличное

Номер: Nissan 22630ED000

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И МАСЛА 22630ED000

Артикул на складе:
70438579

Датчик температуры для Renault Logan II 2014> БУ состояние отличное

Артикул на складе:
70461108

Артикул на складе:
70461251

Артикул на складе:
70466364

Артикул на складе:
70466795

Номер: Renault 8200650777

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 8200650777

Артикул на складе:
70474474

Артикул на складе:
70478418

Артикул на складе:
70484550

Артикул на складе:
70498583

Артикул на складе:
70484560

Артикул на складе:
70511976

Датчик температуры для Renault Logan II 2014> б/у состояние отличное

Номер: Nissan 2263000Q0K

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 2263000Q0K

Артикул на складе:
70582397

Артикул на складе:
70546443

Артикул на складе:
70552519

Артикул на складе:
70546434

Артикул на складе:
70558515

Номер: Nissan 22630JN00A

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ И МАСЛА 22630JN00A

Артикул на складе:
70564326

Номер: Renault 226300007R

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 226300007R

Артикул на складе:
60505327

Номер: Renault 8200421597

Деталь на схеме

Описание товара: ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ 8200421597

Артикул на складе:
60500335

Артикул на складе:
60475352

Артикул на складе:
60432762

Артикул на складе:
60459406

Артикул на складе:
60443067

Артикул на складе:
60454399

Артикул на складе:
60455116

Артикул на складе:
60514126

Артикул на складе:
60508436

Датчик давления системы кондиционирования

Он выполняет три функции:

Отключение при низком давлении:
— Он отключает компрессор, как только давление в контуре высокого давления падает ниже 2
бар ± 0,25.
— Цепь вновь замыкается при 2,15 ±0,35 бар.

Отключение при высоком давлении:
— Он отключает компрессор, как только давле-
ние в контуре высокого давления достигает 24
— 29 бар.
— Цепь вновь замыкается при 21 ±2 бар.

Управление вентиляторами:
— Датчик управляет работой вентиляторов
системы охлаждения двигателя при форсированной работе, как только давление начинает
превышать 19 бар ± 1,5. Его действие прекращается, если давление в контуре падает
ниже 14 бар ± 1,5.

Датчик установлен за конденсатором на трубке высокого давления расширительного клапана. При снятии
датчика удалять хладагент нет необходимости.

Примечание: Для систем, работающих на хладагенте R134a, реле давления имеет специальную
конструкцию (другой материал внутренней
мембраны). Эти реле помечаются специальной
зеленой этикеткой, чтобы была исключена
возможность установки реле предназначенного
для работы с хладагентом R12.

1. Отсоедините аккумуляторную батарею.
2. Снимите впускной воздуховод для доступа к датчику (1) давления в системе кондиционирования.

3. Отсоедините разъем датчика. Выверните датчик (8 Нм).
4 Установка проводится в обратном порядке.

Определение неисправности кондиционера

Пример: Перед человеком, разбирающимся в электрике, встал вопрос: как продиагностировать неработающий кондиционер на Renault Logan простейшим способом и выяснить, виновата ли электрика, или надо ехать в сервис по обслуживанию кондиционеров для углубленной диагностики? Рассмотрим правильный ответ.

Logan оборудован простым кондиционером с ручным управлением. Система включает в себя два теплообменника, компрессор, приводимый от двигателя, редуктор, ресивер-осушитель и датчик давления хладагента. Когда система выключена, хладагент в системе находится под давлением 5-7 бар. Важно, что давление хладагента зависит от температуры; цифры приведены для температуры 20 °С.

1. Конденсатор
2. Ресивер
3. Датчик давления
4. Клапан
для заправки и выпуска хладагента в трубопроводе высокого давления
5. Испаритель 6. Электровентилятор отопителя
7. Редуктор
8. Клапан для заправки и выпуска хладагента в трубопроводе низкого давления
9. Компрессор
10. Электровентилятор системы охлаждения

При включении системы компрессор начинает сжимать хладагент, обеспечивая на выходе давление около 10-12 бар.
В конденсаторе, стоящем перед радиатором двигателя, газ интенсивно охлаждается и переходит в жидкое состояние. В ресивере хладагент проходит очистку и осушение. По трубке он поступает в редуктор, представляющий собой дроссельный клапан, на выходе из которого давление и температура резко снижаются до 1 бар и -7 °С соответственно. Таким хладагент поступает в испаритель, переходя из жидкого агрегатного состояния в газообразное. Проходящий через испаритель воздух отдает тепло хладагенту, а сам становится более холодным. Из испарителя хладагент поступает к компрессору, и цикл повторяется.

Напомним условия, при которых кондиционер включается. Помимо нажатой кнопки А/С должен работать вентилятор отопителя. А еще включение зависит от показаний датчика давления хладагента. Блок управления разрешит включение, когда датчик зарегистрирует от 2 до 24 бар. Тогда замкнется электромагнитная муфта и вращение от приводного ремня станет передаваться на вал компрессора. При выходе давления за эти пределы компрессор отключается. Кстати, при работе кондиционера включается электровентилятор системы охлаждения.

Теперь главный вопрос: как проверить, какая из систем кондиционера забарахлила — электрика или гидравлика?

Чтобы убедиться в исправности электрической части, нужно сымитировать рабочее давление. Для этого отсоединяем разъем от датчика давления (перемыкать что-либо в разъеме не стоит) и отворачиваем датчик от трубки (конструкция клапана такова, что утечки хладагента не будет). Очищаем датчик и подключаем к разъему. При нажатой кнопке кондиционера и включенном вентиляторе отопителя подаем воздух от шинного компрессора в рабочую полость датчика. При показаниях манометра выше 2 бар компрессор кондиционера должен со щелчком включиться, а нагрузка на двигатель должна увеличиться. Если так и произошло, вся электрика, включая датчик давления, исправна. И если прохлады нет, значит в системе недостаточно хладагента. Предстоит визит в специализированный сервис для диагностики утечек, устранения негерметичности и заправки.

Система кондиционирования воздуха

Схема системы отопления, вентиляции и кондиционирования: 1 – компрессор; 2 – вентилятор системы охлаждения двигателя;
3 – трубопровод низкого давления; 4 – бачок; 5 – клапан для заправки и выпуска хладагента из трубопровода низкого давления;
6 – редуктор; 7 – вентилятор отопителя; 8 – корпус отопителя; 9 – заслонка регулятора температуры; 10 – радиатор отопителя; 11 – испаритель; 12 – щиток передка; 13 – клапан для заправки и выпуска хладагента из трубопровода высокого давления;
14 – трубопровод высокого давления; 15 – радиатор системы охлаждения двигателя; 16 – ресивер; 17 – конденсатор; 18 – датчик давления хладагента

Так выглядит система с её элементами

Элементы системы кондиционирования воздуха: 1 – трубопровод высокого давления; 2 – клапан для заправки и выпуска хлада-
гента в трубопроводе высокого давления; 3 – задняя часть трубопровода низкого давления; 4 – передняя часть трубопровода низкого
давления; 5 – клапан для заправки и выпуска хладагента в трубопроводе низкого давления; 6 – демпфер; 7 – компрессор; 8 – трубопровод высокого давления, соединяющий компрессор и конденсатор; 9 – конденсатор; 10 – ресивер; 11 – датчик давления

ЭКСПЛУАТАЦИЯ КОНДИЦИОНЕРА
Температура внутри закрытого автомобиля, оставленного на солнце, может превысить 60 С.
После проветривания автомобиля необходимо закрыть окна, включить кондиционер и выбрать на первое время режим рециркуляции воздуха, чтобы обеспечить максимальную эффективность охлаждения.
Во время работы кондиционера все окна должны
быть закрыты, чтобы система могла работать с
максимальной эффективностью.

При высокой влажности и когда температура воздуха
снаружи выше 4 С. рекомендуется включать кондиционер, чтобы конденсация влаги происходипа на
испарителе, и в салон подавался сухой воздух: это
поможет предотвратить запотевание стекол.
После этого подаваемый воздух можно начать
подогревать, чтобы обеспечить желаемый уровень комфорта.

Вода, которая вытекает из-под автомобиля, не
должна вызывать у вас беспокойства. Вода вытекает из трубок, предназначенных для слива конденсата, образующегося при пропускании воздуха через
змеевик испарителя.

Внимание: Зимой кондиционер не так нужен, как
летом, но его надо время от времени включать,
чтобы поддерживать компрессор и всю установку
в хорошем рабочем состоянии.

Если автомобиль оборудован системой кондиционирования воздуха, то его двигатель может нагреваться сильнее, чем на других автомобилях, и поэтому рекомендуется чаще проверять уровень охлаждающей жидкости.
Рекомендуется ежегодно:
— проверять уровень хладагента в системе конди-
ционирования воздуха.
— прочищать и продувать конденсатор и радиатор
системы охлаждения двигателя,
— проверять, чтобы не засорилась система слива
конденсата из устройства подачи холодного воздуха.
Если возникает необходимость в ремонте из-за значительных утечек, то при каждой замене элементов
(компрессора, конденсатора и т. д.), а также если
есть основания считать, что в системе кондиционирования воздуха скопилась влага, заменяйте
ресивер-осушитель и откачивайте из системы
воздух. То же самое относится к случаям, когда
трубопроводы и каналы системы кондиционирования воздуха остаются открытыми больше
10 минут

Соблюдайте следующие правила безопасности:

1. При работе с хладагентом всегда надевайте перчатки и защитные очки (лучше всего очки с боковым
ограждением).

Рекомендации:

— Желательно иметь под рукой все необходимое
для промывания глаз; если хладагент попадет в
глаза, промойте их большим количеством чистой воды в течение примерно 15 минут.

— Немедленно обратитесь к врачу, даже если
вы не чувствуете никакой боли.
— Сообщите врачу, что обморожение произошло из-за попадания хладагента R134a.

— При попадании хладагента на другие части
тела (несмотря на соблюдение правил безопасности). тоже промойте место попадания хладагента большим количеством холодной воды в
течение примерно 15 минут.

2. Любой ремонт холодильных систем может производиться только в хорошо проветриваемом месте.
Не держите хладагент в колодцах, ремонтных ямах,
вентиляционных воздуховодах и т. д.).

Причины: Хладагенты не имеют цвета и запаха.
При этом их плотность выше, чем плотность
воздуха, который они вытесняют, и создавая
опасность удушья в плохо проветриваемых помещениях или ремонтных ямах.

Меры: При ремонте систем кондиционирования
воздуха следите за тем. чтобы место проведения работ находилось на расстоянии не менее
5 м от ям, колодцев, воздуховодов и т. д. Включайте системы вытяжки.

3. Сварка и пайка деталей системы кондиционирования воздуха на месте ремонта недопустима.
Это относится и к сварке, и пайке деталей автомобиля. если при этом возможно нагревание элементов системы кондиционирования воздуха.
Разрешается сушка в печи после покраски или
работы вблизи сушильной печи, если температура при этом не превышает 80°С.
Запрещается ремонтировать поврежденные или
разгерметизированные элементы системы кондиционирования воздуха путем сварки или пайки. Они
могут только заменяться.
Проверьте, чтобы трубки для хладагента были надежно закреплены и не могли соприкасаться с металлическими частями.

4. Хладагент R12 при контакте с пламенем выделяет
ядовитый фосген: ни в коем случае не вдыхайте его.

5. Не курите рядом с системой, содержащей хладагент.

6. Не смешивайте в одной системе хладагенты R12
и R134a.

СИСТЕМА УПРАВЛЕНИЯ КОНДЦИОНЕРОМ

Управление системой кондиционирования воздуха осуществляется через электрическую цепь, которая состоит из следующих элементов:
— вентилятор кондиционера;
— реостат управления вентилятором кондиционера;
— термостат испарителя:
— электромагнитная муфта включения компрессора;
— термостат вентипяторов системы охлаждения двигателя;
— вентилятор системы охлаждения двигателя;
— управпяющее реле;
-датчик давления.

ПРИНЦИП ДЕЙСТВИЯ
КОНДИЦИОНЕРА

Установка состоит из нескольких элементов, внутри которых циркулирует хладагент R134a. Хладагент циркулирует между разными элементами системы по специальным трубкам.
Работа системы обеспечивается за счет перепада
давления при циркуляции хладагента внутри системы.

Перепад давления создается КОМПРЕССОРОМ
(1) с одной стороны и РЕДУКТОРОМ (2) с другой
стороны.
Отвод тепла из хладагента в атмосферу осуществляется через теплообменник, называемый КОНДЕНСАТОРОМ (3). тогда как теппообменник, называемый ИСПАРИТЕЛЕМ (4), поглощает тепло из
воздуха, подаваемого в салон.
Благодаря этому процессу обеспечивается:

— снижение температуры воздуха, подаваемого в
салон:

— снижение относительной влажности воздуха.
В классической установке элементы (1), (2) и (3) находятся в моторном отсеке, а элемент (4) находится
в панели приборов или в нише воздухозабора.

1 — Компрессор, 2 — Редуктор, 3- Конденсатор, 4 — Испаритель,
толстая линия — Высокое давление, тонкая линия — Низкое давление.

Элементы 1, 2. 3, 4 и соединительные трубки называются холодильным контуром.

При использовании в системе кондиционирования
воздуха хладагента R134a не происходит разрушение озонового слоя.
Элементы системы кондиционирования воздуха
специально адаптированы для работы с этим хладагентом. К основным элементам относятся:

Внимание: Хладагент R134a не смешивается с
хладагентом R12, подлому нельзя заменять один
другим, если только не была обеспечена адаптация R12/R134a.

Поскольку хладагент R134a не совместим с хладагентом R12, в моторном отсеке имеется этикетка, предупреждающая о том. что используется R134a.

ОБЩАЯ МЕТОДИКА ЗАМЕНЫ ЭЛЕМЕНТОВ

При замене элементов, предусматривающей разгерметизацию системы, абсолютно необходимо заранее
подготовить запасную деталь и специальное масло
для компрессора.

1. Включите кондиционер и дайте ему поработать
не меньше 10 минут (если система позвопяет это
сдепать).
2. Спейте хладагент и масло с помощью заправочной станции.
3. Измерьте объем слитого масла и хладагента.
Обеспечьте свободный доступ к заменяемому
эпементу.
4. Отсоедините трубки.
5. Закройте пробками открытые отверстия холодильного контура, чтобы внутрь не попадала влага.
6. Снимите заменяемый элемент.

1. Смажьте резьбовые соединения и прокладки новой детали специальным компрессорным маслом.
Внимание: В новых элементах могут иметься ма-
ленькие пробки: в этом случае их надо извлечь.

2. Подсоедините новый элемент к свободному соединению и затяните соединение рукой.

3. Установите замененный элемент на место. Затяните с нужным моментом.

4. Откачайте воздух.

5. Заполните систему хладагентом и долейте необходимое количество масла.

Примечание: Если масла требуется достаточно
много (разрыв трубки или адаптация R12/R134a),
его лучше вводить через компрессор.

Внимание: Если есть основания полагать, что в
систему кондиционирования воздуха попала влага,
замените ресивер-осушитель и откачайте воздух.

ЧИСТЯЩЕЕ СРЕДСТВО ДЛЯ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

В данном параграфе описывается использование на автомобилях с кондиционером состава, складской номер 77 01 410 170 или аналогичного, предназначенного для устранения неприятного запаха, возникающего по причине застаивания конденсата в блоке испарителя в течение зимнего периода.
Установите автомобипь на подъемник.
С помощью удлинителя введите чистящее средство в выходную трубку испарителя.

Полностью распылите аэрозоль.
Подождите 15 минут, чтобы средство подействовало.
Включите вентилятор на минимальной скорости и дайте ему поработать в течение 5 минут.

Важное замечание: Не распыляйте чистящее средство в воздухозаборный патрубок, это может привести к поломке электровентилятора.
