Задняя и передняя подвеска Рено Логан

Передняя подвеска Рено Логан схема и ремонт

Многих обладателей практичных моделей Рено Логан заботит вопрос, направленный на правильный выбор деталей для замены в подвеске своего «железного друга». В нашем выпуске мы уделим пристальное внимание конструктивным особенностям передней и задней ходовых частей, а также прольем свет на аспекты правильного ремонта этих составных узлов, ведь их устройство отличается.

Передняя подвеска семейного Рено Логан реализована в конструктивном плане на общеизвестной модели McPherson. Основа ее структуры — это объединенные в единые стойки амортизаторы и пружины. Поперечными рычагами служат штампованные треугольные конструкции, которые крепятся к поворотному кулаку посредством шаровой опоры и к подрамнику – кронштейнами с сайлентблоками.

Для удерживания автомобиля Рено Логан от кренов на дороге служит поперечный стабилизатор, представленный металлической штангой, которая посредством собственных стоек опирается на другие элементы ходовой. Непосредственный контакт стабилизатора с подрамником происходит через втулки. Такое устройство подвески.

Эта, проверенная эксплуатацией и множеством тестов конструкция ходовой, зарекомендовала себя, как весьма надежная. В числе неоспоримых достоинств подвески присутствует сравнительно низкая стоимость ее деталей.

Подробная видео-инструкция как правильно диагностировать ходовую часть Рено Логан Сандеро,Лада Ларгус,.

Самостоятельный ремонт передней подвески рено логан. Необходимые запчасти и инструменты.

Точки фиксации элементов амортизации:

  • Снизу − к поворотному кулаку.
  • Сверху − в крыло (крепежные элементы − упорная пружинная чашка, опорный подшипник, шайба).

Модель Renault Logan — автомобиль, пользующийся широким спросом у отечественных автолюбителей. Его преимущества — надежность, достойный уровень комфорта и приспособленность подвески к российским дорогам. Несмотря на это, ходовая часть машины нуждается в периодическом обслуживании — ремонте и замене неисправных элементов.

Популярность автомобиля обусловлена надежностью подвески, которая адаптирована для эксплуатации по дорогам с разным качеством покрытия. Несмотря на эффективное поглощение всех неровностей, через некоторое время возникают характерные неисправности, приводящие к нарушению комфорта при движении на машине и потере четкости управления.

Передняя подвескаЦена
Замена рычага1500 руб.
Замена амортизатора/пружины/опоры1500 руб.
Замена тяги стабилизатора400 руб.
Замена втулки стабилизатора400 руб.
Замена шаровой опоры (на снятом рычаге)500 руб.
Перепрессовка сайлентблока рычага500 руб.
Замена подшипника ступицы1700 руб.
Замена рулевого наконечника400 руб.
Замена рулевой тяги1000 руб.
Замена привода1200 руб.
Замена ШРУСа (пыльник) внутреннего1500 руб.
Замена ШРУСа (пыльник) наружного2000 руб.
Замена поворотного кулака в сборе1200 руб.
Замена поворотного кулака (новый)1700 руб.
Замена тормозных колодок600 руб.
Замена тормозных дисков1500 руб.
Замена с прокачкой тормозного суппорта1200 руб.
Задняя подвескаЦена
Замена пружин 2 шт2000 руб.
Замена амортизатора1200 руб.
Замена балки5000 руб.

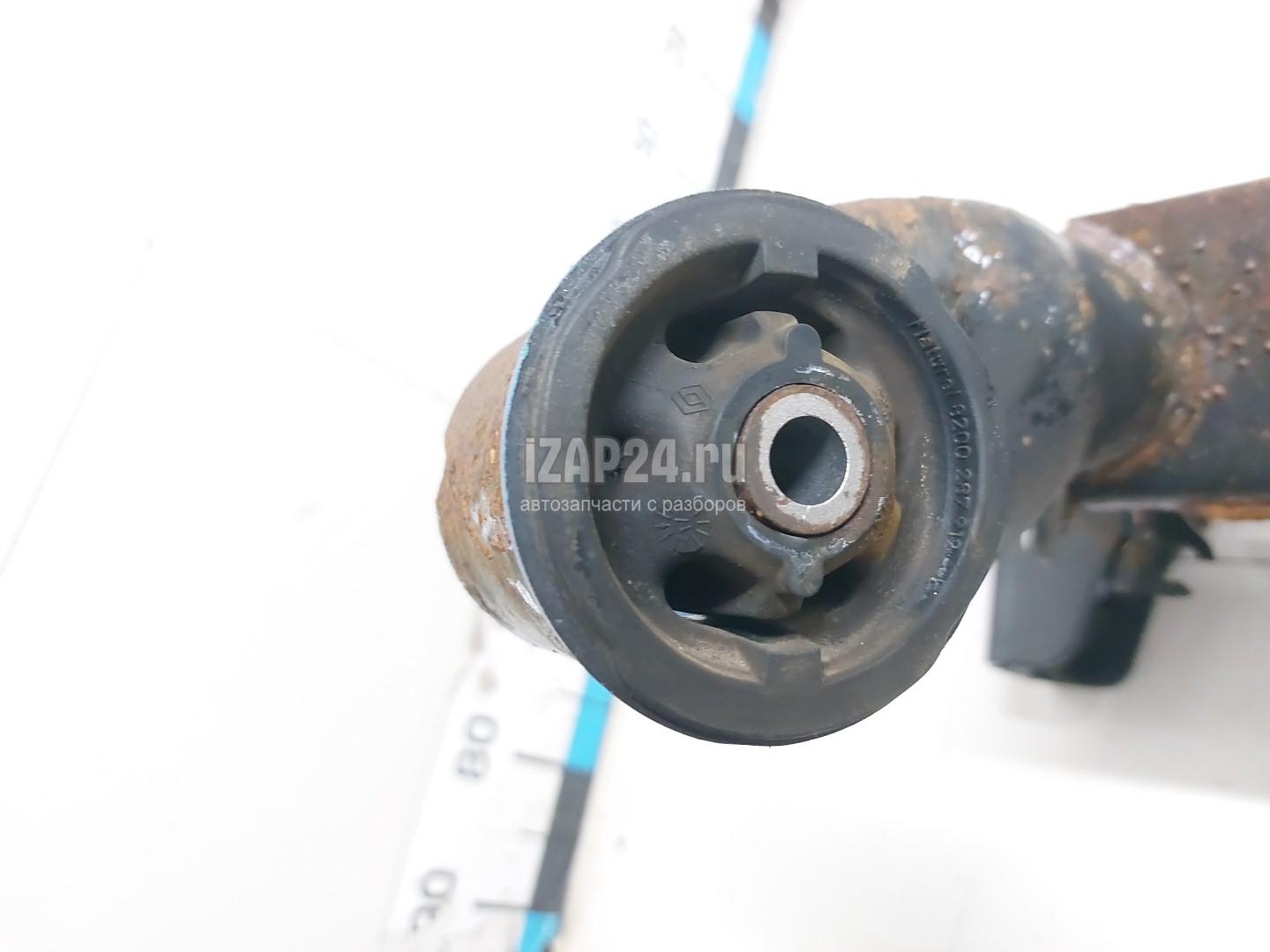

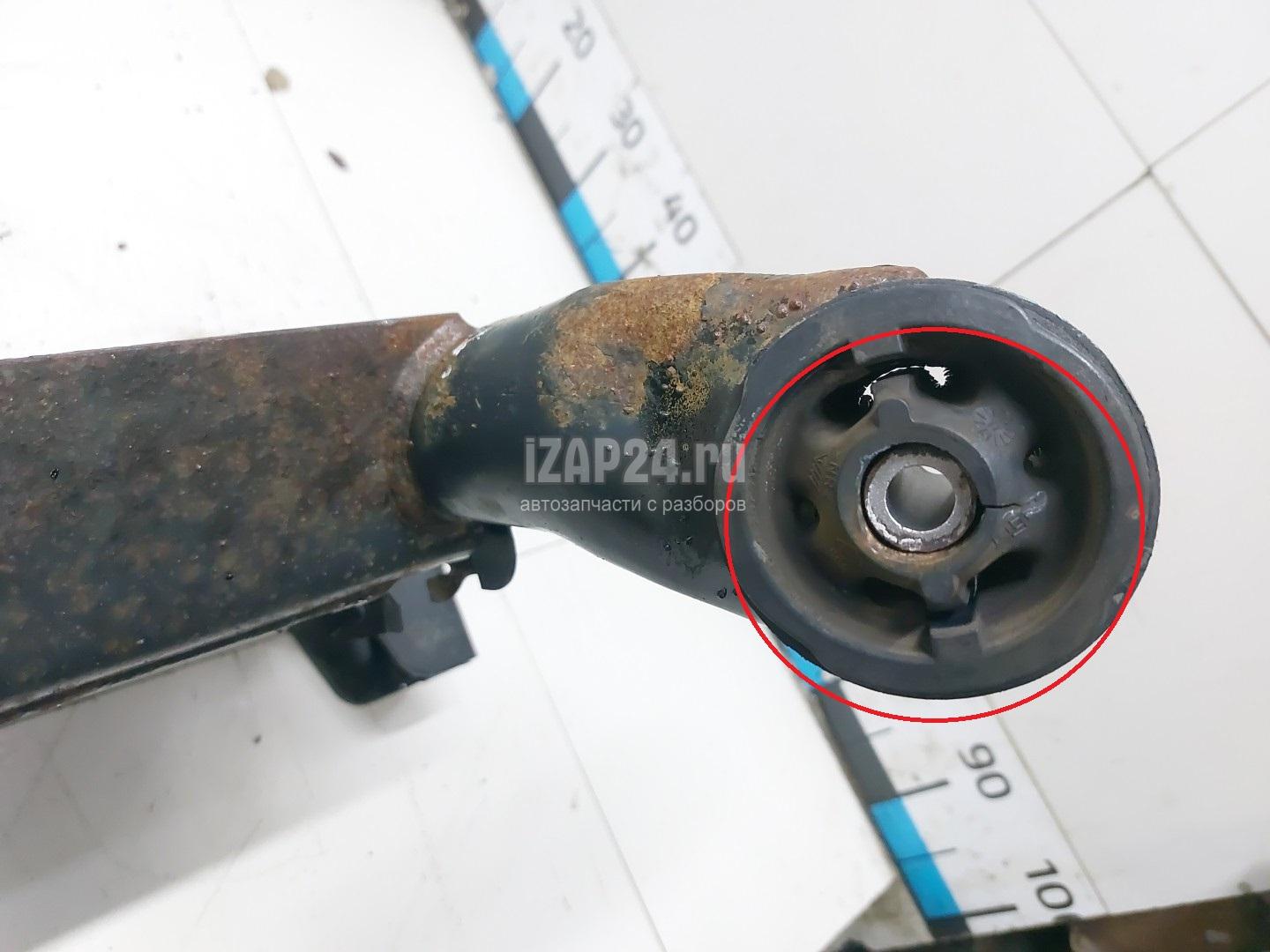

Замена сайлентблока балки (1 сторона)1500 руб.
Замена тормозных колодок (дисковые)800 руб.
Замена тормозных колодок1600 руб.
Замена тормозного цилиндра1200 руб.
Замена подшипника ступицы1800 руб.

Функции пружин и их разновидности

Задняя и передняя подвеска Рено Логан

У Renault Logan первого поколения (2005–2009, в кузове универсал — Логан МСВ с 2006 года), рестайлинговой версии (2008–2015, МСВ — 2012–2013 года), а также второго поколения (с 2014 года по настоящее время), у агрегатов с объёмом 1.4 л и 1.6 л, подвеска имеет одинаковую конструкцию, но пружины амортизаторов на каждой модификации двигателя устанавливаются разные.

Передняя подвеска у всех поколений и версий выполнена по типу МакФерсон — независимая, имеет в конструкции поперечные рычаги треугольной формы и стабилизатор устойчивости (закреплён на подрамнике).

Все модели Логан, выпускаемые после 2009–2010 годов, получили изменение в конструкции передней подвески — из неё исключили стабилизатор поперечной устойчивости, компенсировав установкой более жёстких пружин.

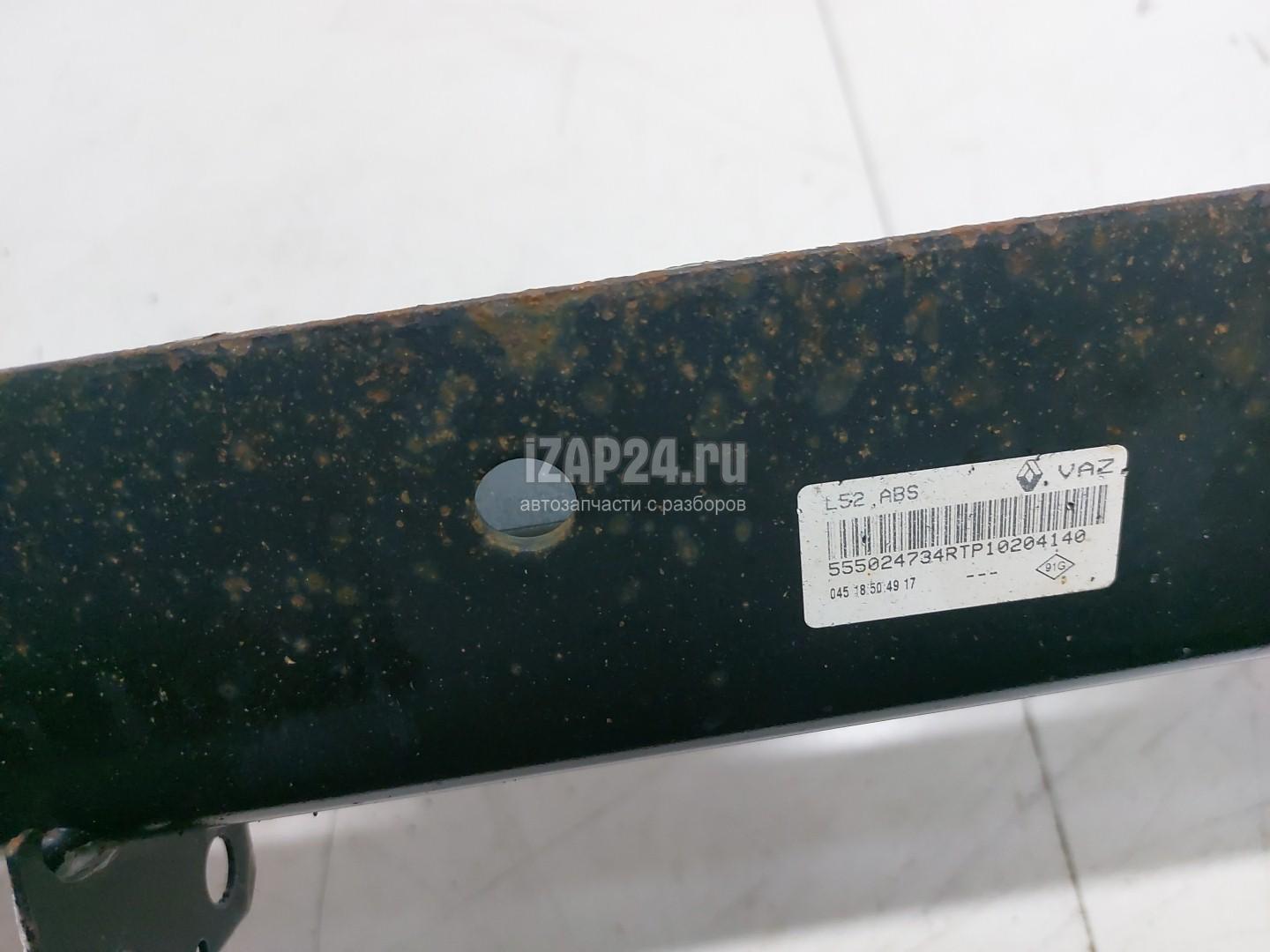

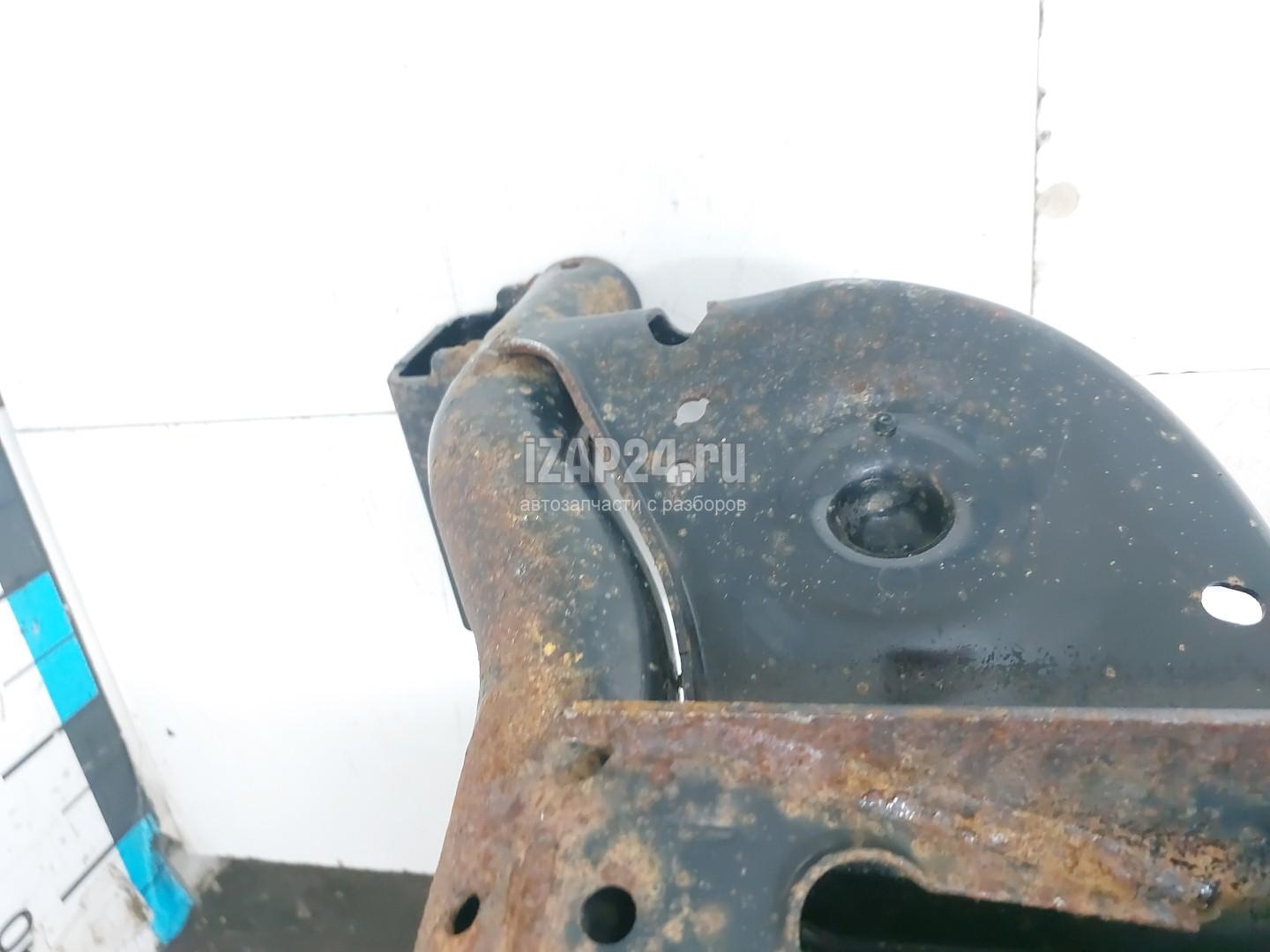

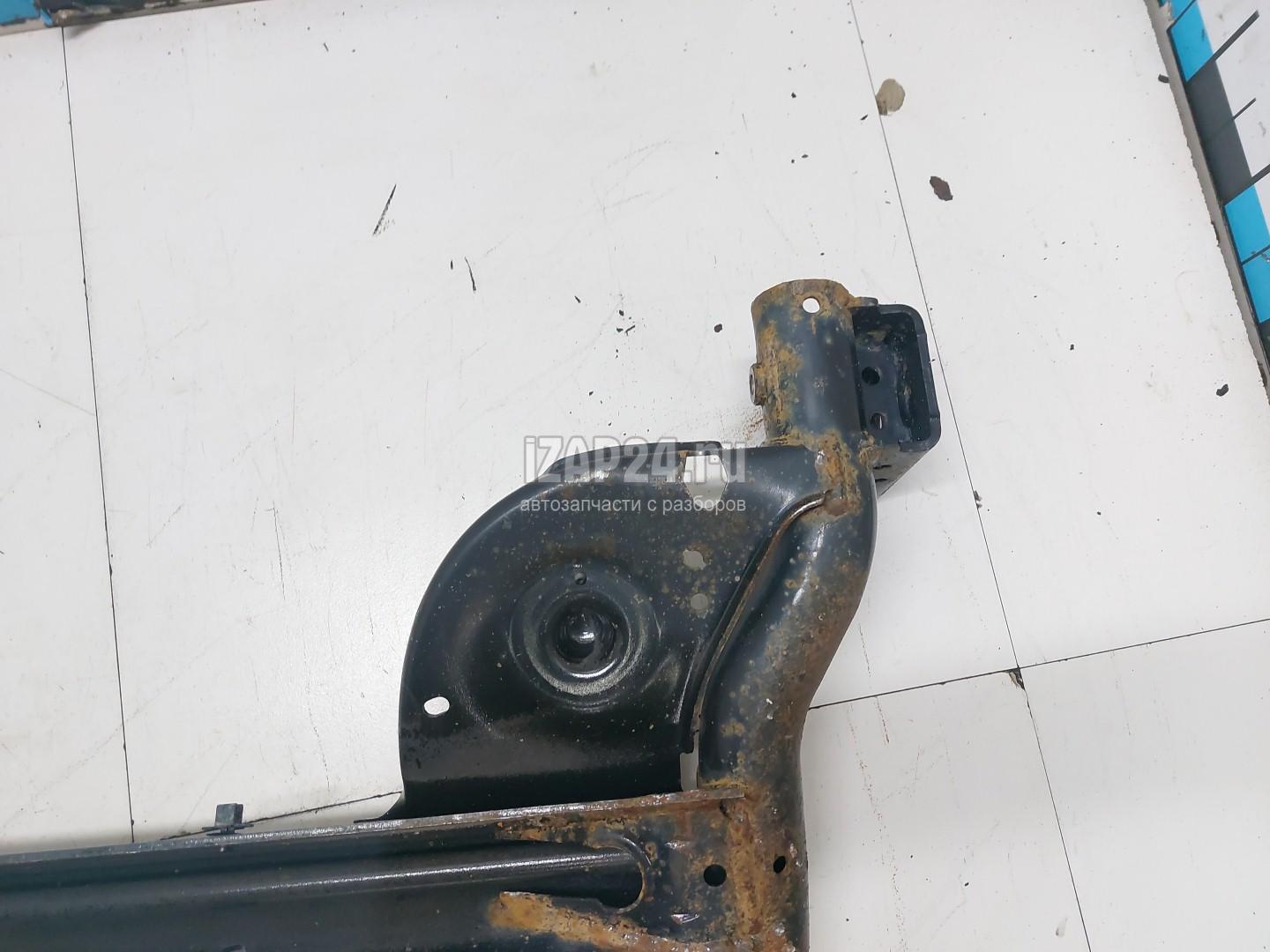

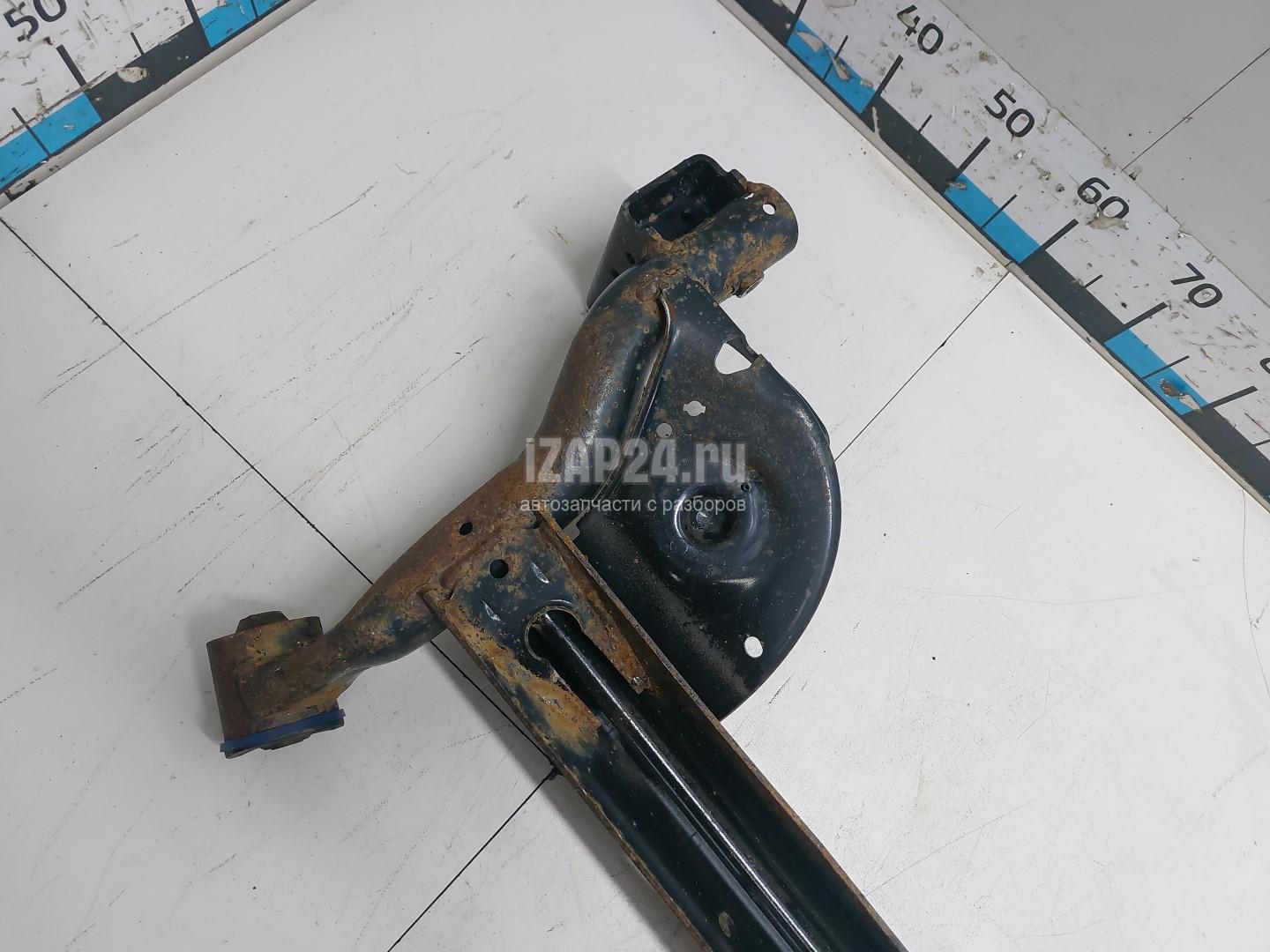

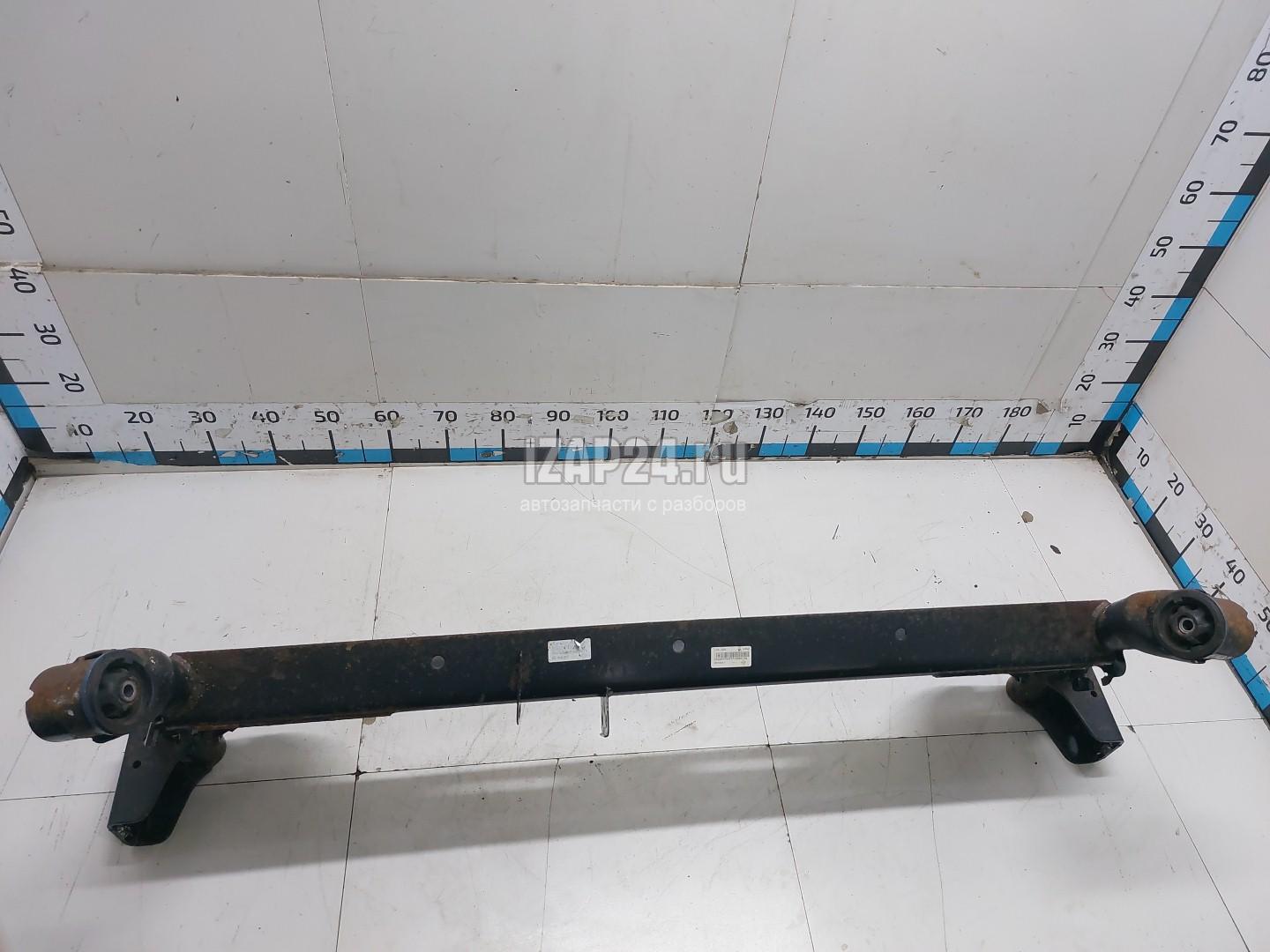

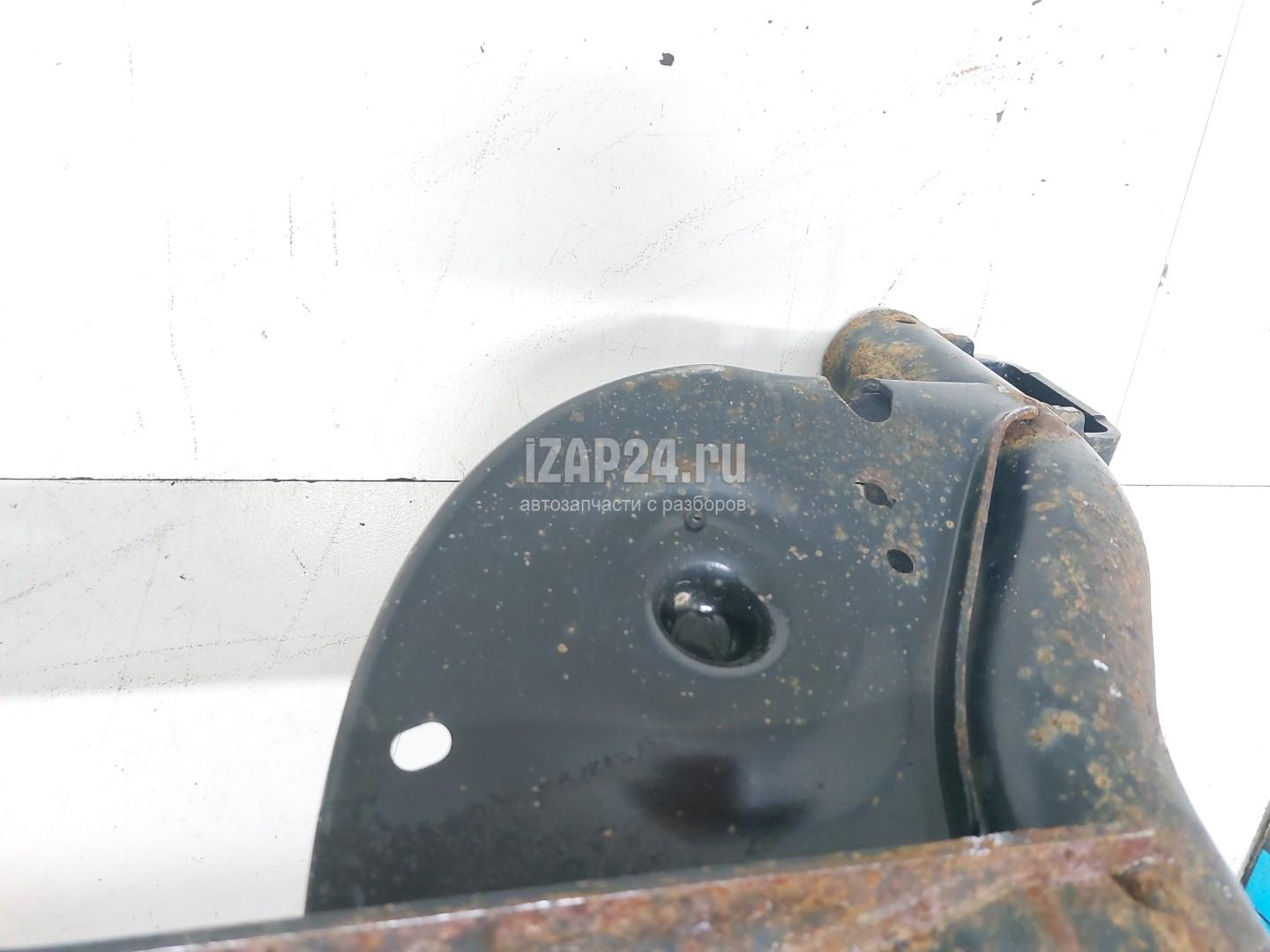

Задняя подвеска является полунезависимой пружинной и имеет упругую балку, а также телескопические газонаполненные амортизаторы двухстороннего типа действия. Каждая пружина с обоих краёв оснащена резиновой прокладкой, которой она опирается:

  • В нижней части — на кронштейн рычага;
  • В верхней — на опору, приваренную к ланжерону кузова.

Эксплуатационный срок каждого амортизатора подвески при аккуратной езде составляет до 100 тысяч км пробега, а у пружин он может быть и больше — около 200 тысяч км. Но, в условиях современных отечественных дорог и особенностей вождения, срок замены может быть самым разным.

Пружины участвуют в обеспечении упругости подвески и не дают кузову просесть, поддерживая его на необходимом уровне от поверхности, обеспечивают хорошую манёвренность и управляемость, способствуют комфортной езде.

Основная характеристика пружины — способность оказывать сопротивление сжатию. Для её изготовления применяют специальную торсионную сталь, которая отличается стремлением вернуться в исходное положение после деформации. Основные функции:

  • Способность выдерживать вес автомобиля;
  • Снижение вибраций, вызванных ударами и неровностями дороги;
  • Обеспечение сцепления шин с покрытием;
  • Сохранение параметра дорожного просвета.

Задняя и передняя подвеска Рено Логан

На Рено Логан, в зависимости от года выпуска и комплектации авто, желательно устанавливать оригинальные пружины, оптимально подходящие по параметрам к подвеске. Обычно стоимость оригинала — не самая дешёвая, а цена на аналоги хоть и ниже, но не гарантирует указанных производителем свойств подвески.

Читайте также:  Как снять стартер на Рено Логан и заменить его: список совместимости – Taxi Bolt | Новый Logan

Главный параметр любой пружины — жёсткость, которая зависит от следующих характеристик:

  • Диаметр прута. Чем больше этот показатель, тем выше жёсткость;
  • Внешний диаметр. Обратно пропорциональная зависимость;
  • Число витков. Жёсткость уменьшается с увеличением количества витков;
  • Форма. Бывает цилиндрической, конической, бочкообразной и комбинированной.

Также пружины различаются по функциональности:

  • Стандартные. Применяются в обычных городских автомобилях, при выходе из строя на место старых следует поставить аналогичные;
  • Усиленные пружины отличает повышенный уровень жёсткости: для их производства используют прут большего диаметра. Их ставят, когда автомобиль часто подвергается повышенным нагрузкам;
  • Повышающие. Делают транспорт выше и могут увеличивать клиренс;
  • Понижающие. Позволяют занизить центр тяжести, за счёт чего вождение станет динамичнее, и улучшится управляемость;
  • Пружины с жёсткостью переменного типа. Универсальны и обеспечивают плавность езды в любых условиях дороги.

Маркировка пружин по цвету отличается у разных производителей:

  • Класс А: жёлтый, белый, коричневый и оранжевый;
  • Класс В: зелёный, синий, голубой, чёрный.

Когда возникла необходимость поменять пружины, следует помнить, что заменить их можно только парами: установка одного нового элемента может нарушить эффективную работоспособность подвески и спровоцировать необратимые изменения. Прежде чем купить новый элемент, следует убедиться, что он разрешён к использованию производителем. Для этого стоит узнать артикул, а лучше всего — подобрать каталожный номер, предлагаемый в мануале.

Рено Логан 2016 года и ранних версий может быть затюнинговано под спортивный тип подвески. Это достигается установкой более коротких пружин, за счёт чего получается занизить дорожный просвет. Подобный вариант не подходит, если автомобиль постоянно эксплуатируется в режиме повышенных нагрузок.

Среди производителей предпочтение лучше отдавать оригинальным пружинам Renault. Пользуются популярностью марки Asam, Lesjofors, Fobos. Отечественные детали от Фобос обойдутся значительно дешевле импортных аналогов, но могут возникать трудности с их установкой и проведением дополнительных мероприятий по настройке высоты кузова. В любом случае, сколько заплатить за новые пружины и какое количество элементов устанавливать, зависит от бюджета владельца авто.

В сети можно найти множество обучающих фото и видео, и выполнить ремонт своими руками, не прибегая к услугам СТО. Менять элементы обязательно нужно попарно: стоящий на одной оси одновременно new-элемент и старая пружина могут привести к нарушению баланса автомобиля.

Необходимый минимум инструмента:

  • Стяжки для снятия пружин;
  • Ключ нужного размера;
  • Отвёртка плоского типа.

Работы удобнее всего выполнять, когда авто загнано на подъёмник. С помощью стяжки каждая пружина стягивается и извлекается. Вместе с ней демонтируются прокладки (верхняя и нижняя) и тоже заменяются на новые. Установка выполняется в обратном порядке.

При демонтаже передних пружин необходимо снять верхнюю чашку опорного подшипника. Раскрутить крепления стойки и убрать нижний болт, откинув суппорт. После снимается амортизатор в сборе с пружиной, и изношенный элемент заменяется на новый.

В связи с бюджетной родословной рассматриваемого автомобиля Renault Logan непосредственно задняя подвеска отличается завидной простотой. Это не подразумевает частых беспокойств обладателя в плане надежности узла. В конструктивной основе можно обнаружить балку, закрепленную на кузовных элементах посредством крупных сайлентблоков.

Ввиду завидной жесткости балки конструкторы справедливо и рационально отказались от применения в подвеске кормы стабилизатора устойчивости.

Обозначенные аспекты отнюдь не означают отсутствие потребности в ремонте. Сайлентблоки балки способны огорчить владельца Рено Логан выходом из строя под воздействием агрессивных реагентов, которыми изобилуют зимой городские дороги. Также под натиском этих агрессивных веществ обидно сдаются пружины, уничтожаемые коррозией.

Стойки амортизатора — устройство, обеспечивающее стабилизацию плавности хода при движении машины. В комплексе с пружинами стойки берут на себя нагрузку, исключая чрезмерную раскачку кузова и увеличение дорожного просвета. Фото стойки амортизатора (без пружины) приведено ниже.

Неисправность стойки амортизатора удается распознать по следующим признакам:

  • Появление течи масла.
  • Повышение раскачки авто при попадании в яму на дороге.
  • Вибрации или стук при движении по ровной трассе.
  • Ухудшение управляемости машины, снижение чувствительности.
  • Толчки и «пробои» при попадании в неровности.

Не менее важные устройства — пружины, которые работают вместе со стойками. Неисправности этих узлов Рено распознаются по ряду симптомов:

  • Снижение клиренса.
  • Ухудшение плавности перемещения.
  • Появление раскачиваний или толчков в случае наезда на препятствие.
  • Наклон кузова в одну или иную сторону без движения (когда авто статично).

Какова же надежность?

Базируясь на опыте многомиллионной армии владельцев Рено Логан, можно сгенерировать список, в котором найдет отражение величина ресурса конкретных компонентов ходовой.

  1. Сайлентблоки на передних рычагах способны порадовать живучестью, сопоставимой с 50-тысячным пробегом (до наступления потребности в замене).
  2. Для втулок стабилизатора справедливым значением ресурса будет величина в 25-30 тыс. км.
  3. У стоек, входящих в узел стабилизатора, присутствует соизмеримая долговечность – 30 тыс. км.
  4. Шаровые опоры здесь в числе рекордсменов, ведь их ресурс истекает только к рубежу в 80 тыс. км. Если потребовалась замена, выбирайте оригинальные изделия.
  5. Рулевые тяги в тандеме с наконечниками начинают беспокоить владельца к пробегу примерно в 50 тыс. км.
  6. Передние амортизационные стойки с опорами – лидеры надежности, поскольку начнут сигнализировать о необходимости замены спустя внушительный по величине пробег – 100 тыс. км.
  7. Пружины наделены малоприятным свойством – склонностью к коррозии и обламыванию. Этот факт можно заметить, вывесив автомобиль подъемным устройством.
  8. Если пренебречь шаровыми опорами и сайлентблоками, то поперечные рычаги имеют неисчерпаемый ресурс, который способна победить лишь коррозия.
Читайте также:  Задняя и передняя подвеска Рено Логан

Приведенные здесь величины ресурсоемкости являются средними параметрами, которые удалось выявить эксплуатационным методом многим «Логановодам».

Для поддержания ресурсной планки на должном уровне и снижения до минимума вмешательства в ходовую часть рекомендуем склониться к приобретению и монтажу только оригинальных элементов.

Отдельно затронем ступичные подшипники и ШРУС в сборе с полуосями. Ресурсная составляющая этих деталей способна «перевалить» за 100 тыс. км.

Стабилизатор поперечной устойчивости: признаки неисправности

Усиленный режим эксплуатации, коррозия и естественный износ способствуют тому, что пружины могут просесть и сломаться. Показателями негодности и необходимости замены могут быть следующие признаки работы автомобиля:

  • Повышенная раскачка во время движения, сложно держать авто на дороге;
  • Увеличился тормозной путь;
  • Стуки и посторонние звуки при наезде на неровности;
  • Кузов перекосило не на один сантиметр, а подвеску стало пробивать.

Чаще всего большему износу подвергаются задние пружины. Определить, что их пора заменить, можно по внешним признакам:

  • Наличие ржавчины на поверхности элемента;
  • Трещины и надломы;
  • Перекосы кузова.

Когда у автомобиля наступила фаза работы с изношенными пружинами, водитель ежесекундно подвергает риску себя и пассажиров!

Удержание кузова Рено в ровном положении, а также исключение диагонального раскачивания — задача стабилизатора (приведен на фото ниже).

Устройство работает в паре с рычагами, взаимодействуя с ними через стойки. Несмотря на продолжительный срок службы, стабилизатор требует периодического ремонта и замены.

Неисправность стоек стабилизатора удается распознать по ряду симптомов:

  • Появление металлических звуков (стуков) при проезде ухабов.
  • Чрезмерные крены при вхождении в «острый» поворот.
  • Раскачивание кузова в момент резкого нажатия на педаль тормоза.

Заключение

Рено Логан — надёжный автомобиль, при должном уходе и правильной эксплуатации не требующий больших материальных затрат на ремонт и настройку. Но необходимость замены таких расходных материалов подвески, как пружины, следует строго контролировать — это не только влияет на посадочный вид автомобиля, но и повышает его надёжность и безопасность.

Как мы здесь определили, конструктивные решения, которые присутствуют в таких элементах ходовых частей автомобиля Renault Logan, как передняя подвеска и соответственно задняя подвеска, относительно просты и не способны склонить владельца к крупным растратам в случае ремонта. Схема подвески поможет вам с ремонтом.

Как установить вставки

Для повышения жёсткости и увеличения клиренса многие автовладельцы предпочитают устанавливать на Рено Логан вставки под пружины, которые предотвратят проседание авто на дорогах. Их изготавливают из плотного материала, способного выдержать повышенные нагрузки. Разновидностей проставок под пружины бывает несколько:

  • Межвитковая вставка — отличается простотой установки и универсальностью, но не позволяет увеличить клиренс, а только делает авто более жёстким и повышает его способность выдерживать нагрузки;
  • Проставка под пружину (обычная или регулируемая). Требует более сложного проведения работ, но позволяет увеличить клиренс. Однако установка этого элемента нецелесообразна при изношенности пружин.

Макферсон — наше всё!

Спереди шасси Логана устроено по типу МакФерсон − на независимой основе. На сегодняшний день это наиболее популярная схема подвески. МакФерсон сочетает в себе комфорт и управляемость, при этом конструкция довольна проста − в этом и кроется секрет популярности данного типа подвески.

Ключевые конструктивные элементы МакФерсон:

  1. подрамник подвески;
  2. рычаг подвески с сайлент-блоками и шаровой опорой;
  3. поворотный кулак со ступицей и подшипником (в задней подвеске тоже есть подшипник ступицы);
  4. амортизаторная стойка;
  5. штанга стабилизатора поперечной устойчивости

Чтобы лучше понять предназначение каждого узла, необходимо рассмотреть каждый из них более подробно.

Симптомы неисправности подрамника

Считается основой подвески. Сделан несущей конструкцией.

К нему фиксируются:

  1. передние отверстия для болтов крепления подрамника к кузову;
  2. кронштейны для крепления рычага подвески;
  3. отверстия для задних болтов крепления подрамника, а также стабилизатора поперечной устойчивости;
  4. кронштейн для крепления резиновой подушки подвески выхлопной системы;
  5. крепление для задней опоры силового агрегата

Подрамник в снятом виде совсем не выглядит ключевым элементом подвески

Сам подрамник прикрепляется к кузову сайлентблоками. Последние дополнительно гасят вибрации, исходящие на кузов и подавляют шум.

Номер детали в оригинальном каталоге: 6001549649, 8200745454.

Ремонт вышедшего из строя устройства должен производиться в сжатые сроки и с применением оригинальных запчастей. Главное — своевременно диагностировать неисправность подрамника — основы подвески спереди. К устройству крепится ряд дополнительных узлов — резиновая подушка системы выхлопа, рычаг подвески, стабилизатор поперечной устойчивости и задняя часть двигателя (фото подрамника приведено ниже).

Износ легко распознать по следующим признакам:

  • Стуки при езде по неровной дороге.
  • Появление люфта в местах фиксации главных агрегатов.
  • Отклонение параметров развал-схождения Рено Логан.

Как распознать выход из строя стойки амортизатора и пружин?

  1. телескопическая стойка (о её демонтаже и замене можно почитать в этом материале);
  2. пружина амортизатора;
  3. буфер хода сжатия амортизатора с резиновым чехлом;
  4. гайка крепления амортизаторной стойки к кузову;
  5. опорная шайба;
  6. гайка крепления верхней опоры;
  7. верхняя опора стойки;
  8. подшипник верхней опоры;
  9. верхняя упорная чашка пружины.

Амортизаторы (телескопические) нужны для стабилизации плавности хода при движении по дороге.

Вкупе со стойками работают пружины и их задача заключается в принятии на себя нагрузок, предотвращении раскачки, поддержании нужного показателя клиренса и улучшении ездового комфорта. В свою очередь, буфер хода сжатия регулирует степень жесткости пружины.

Номер детали в оригинальном каталоге: 6001547105.

Читайте также:  Электросхемы - Renault Logan / Рено Логан

Стабилизатор поперечной устойчивости

  1. гайка;
  2. нижняя резиновая втулка;
  3. промежуточная резинометаллическая втулка (втулка стабилизатора) — о её замене подробно тут;
  4. пластмассовая шайба;
  5. верхняя резиновая втулка;
  6. винт;
  7. штанга стабилизатора;
  8. подушка штанги стабилизатора;
  9. скоба крепления к подрамнику

Основное предназначение узла заключается в борьбе с кренами и диагональной раскачкой кузова — это позволяет уверенней и безопасней управлять транспортным средством. Стабилизатор можно узнать по виду металлической штанги. Он взаимодействует с рычагами подвески через стойки. Служит долго, однако стойки − расходные комплектующие и часто изнашиваются, требуя замены.

Номер детали в оригинальном каталоге: 600154713 (стойки стабилизатора). Задняя и передняя подвеска рено логан. О замене в материала: замена стоек стабилизатора на Рено Логан.

Главное внимание в процессе пользования авто Рено Логан уделяйте наиболее «слабым» деталям стабилизатора (резиновая втулка и подушки). При нарушении целостности или наличии повреждений появляется люфт, который снижает ресурс подвески и приводит к поломке других элементов.

Схема установки нового устройства выглядит следующим образом:

  • Подвешивайте переднюю подвеску авто (используйте подъемник или домкрат, как показано на фото).
  • Убирайте с головок винта грязь, чтобы упростить процесс скручивания болта. В противном случае остается риск повреждения ключа или винта в процессе откручивания.
  • Скручивайте гайку, удерживающую штангу стабилизатора. В это же время зафиксируйте винт, чтобы исключить его прокручивание.
  • Демонтируйте втулку (распознать ее легко — изделие выполнено из резины). Обратите внимание на углубление торца (со стороны гайки) — там стоит шайба.
  • Снимайте винт (узел снимается одновременно со втулкой и шайбой из пластика). Тяните край штанги вниз, после чего доставайте втулку. Аналогично снимайте крепежные элементы, удерживающие рычаг и стабилизирующую штангу Рено.
  • Ставьте новые узлы по обратному алгоритму и протягивайте гайки. Главное здесь — не прикладывать чрезмерного усилия. При монтаже промвтулки действуйте таким образом, чтобы устройство стояло вверх пазами.
  • Чтобы поменять подушку штанги стабилизатора скручивайте болтовое соединение, фиксирующее устройство к подрамнику.
  • Доставайте шпильку, после чего демонтируйте скобу.
  • Снимайте подушку, и устанавливайте целую деталь по обратной схеме. Таким же образом поменяйте подушку, установленную с другой стороны.
  • Осматривайте штангу на факт повреждения в точках монтажа подушек. Помните, что чрезмерный износ повышает вероятность выхода из строя штанги Рено. После осмотра устанавливайте на место старую или новое изделие (в зависимости от ее состояния).

Как поменять рычаг?

Обеспечивают ограниченное перемещение колес в вертикальном положении и фиксируют их под определенным углом, радиус стандартного колеса на Рено Логан с завода не более R15. Представляют из себя треугольную конструкцию В рычаги интегрированы шаровые опоры, взаимодействующие с поворотным кулачком посредством стяжного болта.

Ремонт и подвеска рено логан задняя подвеска рено смонтирована на полунезависимой. К подрамной конструкции рычаги прикрепляются сайлентблоками − вместе с шаровыми они являются уязвимыми местами и быстро изнашиваются, и могут потребовать замены. Впрочем, и сам рычаг может прийти в негодность из-за чрезмерных нагрузок.

Номер детали в оригинальном каталоге: 6001547520 (левый, в сборе), 6001547519 (правый, в сборе).

Устройство рычага подвески ограничивает движение передних колес под требуемым углом. Этот узел связан с поворотным кулаком с помощью шаровой опоры через специальный болт. Фиксация рычага производится с применением сайлентблоков, которые часто выходят из строя и нуждаются в замене.

Признаки неисправности рычага подвески:

  • Стук при попадании в ухаб.
  • Разбалансировка колес.
  • Чрезмерный износ шин.
  • Тяга машины влево или вправо в процессе набора или снижения скорости.
  • Появление люфта руля.

Передняя подвеска Reno требует особого внимания в части установки новых сайлентблоков и шаровой опоры. Для решения задачи требуется демонтаж (замена) переднего рычага (фото).

https://www.youtube.com/watch?v=tA18P6ihPcc

Следуйте приведенной ниже схеме работ:

  • Поднимайте переднюю часть авто таким образом, чтобы оба колеса оказались в подвешенном состоянии. Если поднять только одно колесо, то стабилизатор не даст снять рычаг.
  • Отбрасывайте крепеж штанги от рычага и демонтируйте кожух мотора, защищающий агрегат от попадания грязи.
  • Выкручивайте гайку, стягивающую шаровую и поворотный кулак. При этом зафиксируйте болт, чтобы избежать прокручивания. Далее выбивайте болт.
  • Используйте отвертку с обычным жалом, чтобы разжать соединение двух деталей — пальца шаровой и поворотного кулака.
  • Послабляйте протяжку болта, удерживающего крепление подрамника на кузовной части. После выкручивайте гайку на кронштейне подрамника и снимайте его с болта.
  • Возьмите ключ накидного типа для скручивания гайки, удерживающей рычаг, а после доставайте болт.
  • Демонтируйте узел и ставьте новое изделие по обратному алгоритму или же делайте другие ремонтные работы по ходовой Рено.
Закладка Постоянная ссылка.
1 ЗвездаНельзя так писать о ЛоганеЧто-то о новом Логане так себе написаноЛоган - супер машинаРено Логан лучше всех! (1 оценок, среднее: 4,00 из 5)
Загрузка...
