Как узнать модель магнитолы Logan/Sandero/Duster?

Магнитолы бывают нескольких видов, поэтому кнопки у них тоже разные:

На Duster и некоторых Logan/Sandero нажатие AST 5 (по схеме «кнопка 6» «INFO») дает информацию о модели и прошивке.

К сожалению, на данной магнитоле (Логан) эта комбинация не работала.

Методом тыка найдена такая комбинация: Radio 5 (по схеме «кнопка 4» «INFO»)

При удерживании данных клавиш у меня высвечивается следующая информация:

Model: RV2D-C3010E SW:3880R HW:5715R Ver:T2024

на данной прошивке телефонная книга отображается некорректно (HTC Desire 210 DualSim, Android 4.2.2)

Прошивка от Duster 199 не рассматривается — она не подходит к магнитолам Logan/Sandero!

New!

Появилась новая версия прошивки Ver: V2030 Подходит к магнитолам на Logan-2, Sandero-2, Sandero Stepway-2, Лада Ларгус, Duster с 06.2022г выпуска

Подходит к магнитолам с исходной прошивкой T2023, T2024

Скачать бесплатно прошивку можно здесь.

Инструкция как прошить магнитолу находится здесь.

(Если у кого то есть информация о более свежей прошивке — поделитесь в комментариях.)

Установка колонок и магнитолы в Renault Sandero | автозвук Renault Sandero

Как получить информацию о напряжении в сети, скорости, температуре в салоне.

Зажав кнопку MENU (по схеме «кнопка 12») можно зайти в сервисное меню магнитолы, в которой можно увидеть ошибки данной магнитолы, провести тестирование на работоспособность отдельных её блоков и получить информацию о текущей скорости, напряжении в сети и температуре в салоне.

Установка колонок и магнитолы в Renault Sandero | автозвук Renault Sandero

При удержании Кнопки 4 (по схеме «кнопка RDM»), режим воспроизведения USB меняется с «Последовательный» на «Cлучайный».

Автозапуск рено автооко24 для рено дастер, логан, сандеро со штатного ключа (renault start) (разъем-в-разъем)

Автозапуск со штатного ключа Рено Дастер, Логан, Сандеро, Сандеро Степвей, без телеметрии

Производитель: АвтоОко24 (новое название РАЗЪЕМ-В-РАЗЪЕМ)

Артикул: M01RESU00377

Совместимость:

Renault Duster II
Renault Logan II
Renault Sandero II
Renault Sandero Stepway II
Nissan Terrano II (1993-2021)

Система автозапуска серии СТАРТ позволяет дистанционно запускать двигатель или выключать его, управляя кнопкой штатного ключа.

Оборудование имеет цифровые датчики удара, наклона, охранные и противоугонные функции.

Установка оборудования не нарушает заводскую проводку и займет буквально полчаса. Ниже представлена видео-инструкция, которая подскажет как это сделать.

Серия СТАРТ не содержит систему телеметрии. Однако ее можно будет отдельно поставить в будущем.

Система автозапуска полностью автономна, не требует использования внешних обходчиков штатного иммобилайзера. Во время дистанционного запуска двигателя осуществляет временный бесключевой алгоритмический обход иммобилайзера шине (LIN или САN), не блокируя и не нарушая работу штатных противоугонных систем.

Комплект содержит:

Модуль запуска Arnavi ESM-P с штатными силовыми разъемами — 1 шт. Универсальный модуль дистанционного запуска с бесключевым обходом штатного иммобилайзера и блоком силовых реле.
Жгут для установки без нарушения проводки с транзитом OBD II разъема — 1 шт. Транзит позволяет не занимать OBD-разъем.
Стяжки пластиковые — 2 шт.
Распинатор штатных контактов — 1 шт.

Гарантийное обслуживание от производителя составляет 3 года.

Наша компания является официальным партнером и представителем АВТООКО 24 ( (новое название РАЗЪЕМ-В-РАЗЪЕМ) в Санкт-Петербурге.

Расширенная гарантия составляет 3 года при установке в нашем сервисном центре в СПБ по адресу ул. Передовиков, д.8 А, тел. для записи 8-921-773-33-04

Также в нашем магазине можно купить автозапуск с телеметрией Renault Connect для автомобилей Рено Дастер, Логан, Сандеро и Сандеро Степвей от АвтоОко24.

Летом 2021 года производитель АвтоОко24 провел ребрендинг (смену названия компании) и теперь называется РАЗЪЕМ-В-РАЗЪЕМ.

Производитель, как и прежде, специализируется на производстве телематических систем с установкой без нарушения проводки для многих марок автомобилей.

К данному комплекту дополнительно можете приобрести:

1. Датчик температуры двигателя для систем АвтоОко24 (РАЗЪЕМ-В-РАЗЪЕМ)

2. Колокол сигнализации (звуковая сирена) АвтоОко 24 (Разъем-в-разъем

3. Комплект проводки подключения дополнительных опций АвтоОко24 (Разъем-в-Разъем)

4. Дополнительный аккумулятор АвтоОко24 (Разъем-в-разъем)

Выбор устройства автозапуска

В пункте «Тип установленного модуля автозапуска» укажите устройство автозапуска, которое будет использоваться совместно с модулем ATLAS:

Модуль AUTOSTART
Модуль автозапуска. Тип 1 – для прочих модулей
None – без модуля автозапуска

Длительность работы от автозапуска

По умолчанию продолжительность работы двигателя от автозапуска со штатного брелка или внешнего устройства составляет 15 минут.

Изменить указанное значение можно следующим образом:

Выключите зажигание.
Нажмите педаль газа до упора.
Включите зажигание, не запуская двигатель.
Начнут выдаваться сигналы индикации с периодичностью 3 секунды.
Отпустите педаль газа.
Для установки длительности работы нажмите педаль тормоза соответствующее число раз (см. схему программирования) с паузами между нажатиями не более 2,5 сек. Каждое нажатие на педаль тормоза будет подтверждено сигналами индикации модуля AUTOSTART. По завершении установки дождитесь повторной индикации, соответствующей программируемому значению.
Выключите зажигание.

Источник can-данных

ATLAS информирует владельца автомобиля об изменении состояния контролируемых узлов и систем через мобильное приложение Author Connect. Некоторые данные, отображаемые в приложении, зависят от подключенных охранных устройств и систем автозапуска.

Если Вы используете GSM-модуль ATLAS совместно с противоугонной системой IGLA и модулем автозапуска AUTOSTART, то необходимо выбрать источник CAN-данных для ATLAS в пункте «Приоритетное CAN-устройство»:

Противоугонное устройство IGLA (по умолчанию)
Модуль автозапуска AUTOSTART

Источник данных о состоянии зажигания

В зависимости от способа подключения ATLAS выберите источник сигнала о состоянии зажигания:

данные, получаемые и передаваемые по CAN-шине противоугонным устройством IGLA (если подключено)
данные, получаемые и передаваемые по CAN-шине модулем автозапуска AUTOSTART (если устройство IGLA не подключено)
аналоговый вход ATLAS (желтый провод), подключенный к цепи зажигания

Как активировать штатный запуск renault start?

В данной процедуре нет ничего сложного. Необходимо выполнить следующие действия:

Снять машину с охраны.
Короткой нажать на «Открытие».
Затем нажать и удерживать кнопку «2s» до момента, когда автомобиль начнет быстро моргать поворотниками.
Отпустить и снова зажать эту кнопку. Машина подтвердит активацию долговременным включением указателей поворота.

Сейчас читают: Как узнать оцинкован ли кузов у автомобиля

Деактивация штатного запуска на Рено происходит аналогичным образом. Рекомендуем посмотреть также видео по активации штатного автозапуска на Дастере:

Как пользоваться штатным запуском на рено?

Чтобы завести машину с автозапуска, должны выполняться следующие условия:

Рычаг КПП стоит в положении нейтраль.
Ручной тормоз поднят.
Машина стоит на охране.

Чтобы запустить двигатель, необходимо коротко нажать «Закрытие», а затем кнопку «2s» на две секунды. После этого автомобиль должен завестись.

Время работы автозапуска в Renault Start зависит от температуры антифриза. Система сама выбирает, сколько работать двигателю, чтобы прогреться, после чего сама останавливает мотор.

Как узнать, есть ли автозапуск?

Не во всех комплектациях автомобилей Renault есть штатный автозапуск. Чтобы узнать, присутствует ли данная функция, необходимо обратить внимание на ключ или ключ-карту. В моделях Logan, Duster и Sandero ключи могут различаться следующим образом:

Наличие третьей кнопки с надписью «2s» говорит о том, что в машине присутствует автозапуск. А вот отсутствие этой кнопки говорит об обратном — штатного запуска нет.

На моделях Каптюр и Аркана штатный автозапуск присутствует во всех комплектациях, при условии, что они оборудованы кнопкой Start-Stop. На Арканах с ключом данная функция может отсутствовать.

Меню опций

Состояния опций, установленные в системе по умолчанию («включено» или «отключено»), выделены в таблице серым цветом. Цифры в ячейках соответствуют числу нажатий педали газа для установки необходимого состояния опции (см. ниже).

* После выполнения процедуры сброса все настройки изменят свои значения на значения по умолчанию, а устройства, «привязанные» к модулю (IGLA и др.), будут удалены из памяти AUTOSTART.

Для изменения состояния нужной опции выполните следующие действия:

Нажмите педаль газа до упора.
Удерживая педаль газа нажатой, включите зажигание, не запуская двигатель.
Отпустите педаль газа. Модуль AUTOSTART перейдет в режим изменения опций. Сигналы индикации модуля будут выдаваться один раз в 3 секунды.
Нажмите педаль газа то количество раз, которое соответствует требуемому состоянию опции – «включено» или «отключено» (см. цифры напротив соответствующей опции в таблице). Сигналы индикации модуля AUTOSTART подтвердят ввод выбранного значения. Количество сигналов будет соответствовать числу нажатий педали газа. Состояние опции будет изменено.
Если сигналов индикации не последовало, то это означает, что число нажатий педали газа не соответствует ни одной опции. Для активации необходимой опции повторите процедуру ввода, начиная с п.1.

Обучение модуля

Для считывания программного ключа выполните следующие действия:

Включите зажигание в автомобиле.
Подключите серый провод к « » питания. Начнется быстрая индикация (интервал мигания 0,8 секунды).
Выключите зажигание и подождите 5 секунд.
Включите зажигание. Индикация перейдет из быстрой в медленную (интервал мигания 2 секунды).
Дождитесь, пока индикация снова перейдет в быструю (может занять больше минуты).
Выключите зажигание и подождите 5 секунд.
Включите зажигание. 10. Индикация перейдет из быстрой в медленную.
Подождите, пока индикация не прекратится на 3-4 секунды, после чего будет выдана однократная вспышка.
Выключите зажигание.
Отключите серый провод от « ».

Считывание ключа завершено.

Параметры can-шины

Если после подключения ATLAS (c версией прошивки 2.40 и выше) связь с противоугонной системой IGLA или модулем автозапуска AUTOSTART отсутствует, следует провести настройку параметров шины CAN.

Настройка производится перебором доступых значений скорости CAN-шины с сохранением параметров после ввода очередного значения. Для проверки связи между модулями используйте мобильное приложение Author Connect.

В настройке указывается число вида ABBBCCD в HEX (шестнадцатеричном) формате.

A – включение настройки:
- 1 – использовать стандартные значения (остальные цифры должны быть равны нулю);
- 0 – использовать значения, введенные вручную.
BBB – значение предделителя (PS)
CC – значение BS1
D – значение BS2

Примеры:

1000000 – стандартные значения0002034 – значения PS = 2, BS1 = 3, BS2 = 4000A0B7 – значения PS=10 (=A в HEX), BS1=11 (=B в HEX), BS2=7

Автоматическое определение скорости шины CAN происходит в момент привязки устройств. Если связь между устройствами не была установлена, параметры CAN-шины следует задать вручную, с помощью таблицы ниже.

PS	BS1	BS2	Шина	PS	BS1	BS2	Шина
2	8	7	500	16	5	2	62,5
2	9	6	500	16	4	3	62,5
2	10	5	500	16	8	7	62,5
2	11	4	500	16	9	6	62,5
2	12	3	500	16	10	5	62,5
2	13	2	500	16	11	4	62,5
4	8	7	250	16	12	3	62,5
4	5	2	250	16	13	2	62,5
4	9	6	250	20	5	2	50
4	10	5	250	20	5	4	50
4	11	4	250	20	6	3	50
4	12	3	250	20	7	2	50
4	13	2	250	20	8	7	50
8	5	2	125	20	9	6	50
8	8	7	125	20	10	5	50
8	9	6	125	20	11	4	50
8	10	8	125	20	12	3	50
8	11	4	125	20	13	2	50
8	12	3	125	30	3	2	33,33
8	13	2	125	30	4	3	33,33
10	5	2	100	30	5	4	33,33
10	6	3	100	30	6	5	33,33
10	7	2	100	30	7	4	33,33
10	8	7	100	30	7	2	33,33
10	9	6	100	30	8	3	33,33
10	10	5	100	30	8	6	33,33
10	11	4	100	30	8	7	33,33
10	12	3	100	30	9	6	33,33
10	13	2	100	30	9	5	33,33
12	3	2	83,33	30	9	2	33,33
12	4	3	83,33	30	10	4	33,33
12	5	2	83,33	30	10	5	33,33
12	6	5	83,33	30	10	9	33,33
12	7	4	83,33	30	11	8	33,33
12	8	3	83,33	30	11	4	33,33
12	8	7	83,33	30	11	3	33,33
12	9	6	83,33	30	12	2	33,33
12	10	5	83,33	30	12	3	33,33
12	11	4	83,33	30	12	7	33,33
12	12	3	83,33	30	13	2	33,33
12	13	2	83,33	30	13	6	33,33

Подключение магнитолы на рено сандеро

Установление магнитолы в автомобиль Рено Сандеро является процедурой, которая обычно проводится только лишь по желанию водителя. Выполнить все необходимые процедуры можно самому, но для этого важно заранее приобрести подходящую магнитолу, а так же дополнительные провода, которые вам могут понадобиться.
В целом выполнить процедуру не так сложно, но могут появиться некоторые сложности, во избежание которых стоит предварительно посмотреть видео-инструкцию, в которой специалист подробно показывает, как именно нужно осуществлять данный процесс.
Выполняя подключение магнитолы очень важно правильно соединить все провода и закрепить их таким образом, чтобы в дальнейшем не возникло сложностей и неприятных моментов.
Как только вы выполните весь процесс, установите магнитолу на место и убедитесь в том, что она полноценно работает ремонтный процесс можно считать законченным.

Сейчас читают: ᐈ Замена тормозных трубок в Москве - 873 адреса | 7427 отзывов на

Привязка устройств

Для согласования ATLAS с модулем автозапуска AUTOSTART подайте питание 12В на устройства и переведите AUTOSTART в режим обновления ПО. Процедуру привязки удобно выполнять непосредственно после обучения модуля AUTOSTART до отключения серого провода от « » питания. Если привязка не была выполнена до отключения серого провода от « », воспользуйтесь следующим алгоритмом для перевода AUTOSTART в режим обновления ПО:
- Нажмите педаль газа до упора.
- Удерживая педаль газа нажатой, включите зажигание, не запуская двигатель.
- Отпустите педаль газа. Модуль AUTOSTART перейдет в режим изменения опций. Сигналы индикации модуля будут выдаваться один раз в 3 секунды.
- Нажмите педаль газа 20 раз. Вход в режим обновления ПО будет подтвержден 20 сигналами индикации модуля AUTOSTART.
Для согласования ATLAS с противоугонным устройством IGLA подайте питание 12В на устройства и переведите IGLA в режим смены PIN-кода (см. инструкцию к устройству).
В приложении ConfigTool нажмите кнопку «Привязать Autostart» для привязки модуля автозапуска AUTOSTART или «Привязать IMMO» для привязки противоугонного устройства IGLA.
Убедитесь, что процесс привязки был запущен и дождитесь его окончания.
Успешная привязка устройства будет подтверждена соответствующим сообщением в окне приложения.

Если после подключения ATLAS связь с модулем AUTOSTART отсутствует, следует провести настройку параметров шины CAN.

Расчет ключа на сервере

Расчет программного ключа запуска на сервере необходим для обхода штатного иммобилайзера.

Процедуру расчета ключа запуска удобно выполнять непосредственно после обучения модуля AUTOSTART до отключения серого провода от « » питания. Если расчет ключа на сервере не был осуществлен до отключения серого провода от « », воспользуйтесь алгоритмом перевода AUTOSTART в режим обновления ПО:

Нажмите педаль газа до упора.
Удерживая педаль газа нажатой, включите зажигание, не запуская двигатель.
Отпустите педаль газа. Модуль AUTOSTART перейдет в режим изменения опций. Сигналы индикации модуля будут выдаваться один раз в 3 секунды.
Нажмите педаль газа 20 раз. Вход в режим обновления ПО будет подтвержден 20 сигналами индикации модуля AUTOSTART.

Сигналы индикации

Индикаторы поворота на панели приборов.

Согласование с atlas и compass gsm/gps

Согласование через приложение Author Connect

Подключите устройства согласно схемам подключения, указанным в инструкциях.
Установите мобильное приложение Author Connect для iOS (версии 10.0 и выше) или Android (версии 4.1 и выше):
https://itunes.apple.com/ru/app/author-connect/id1394124230
https://play.google.com/store/apps/details?id=com.dma.author.connect
Запустите приложение, нажмите «Создать учетную запись» и зарегистрируйтесь в системе, используя номер телефона, с которого будет осуществляться «привязка» устройства на сервере. Для «привязки» охранного комплекса Вам потребуется пластиковая карта, входящая в комплект поставки ATLAS/COMPASS, с серийным номером устройства и открытым кодом.
Подайте питание 12В на устройства.
Переведите модуль AUTOSTART в режим обновления ПО (соедините серый провод AUTOSTART с красным) и подайте питание « ».
Если доступ к модулю затруднен, переведите AUTOSTART в режим обновления прошивки по алгоритму, изложенному в разделе Меню опций (серый провод можно не подключать).
Не выключая зажигание, перейдите на вкладку «Управление» мобильного приложения Author Connect и нажмите кнопку настройки (шестеренки).
В открывшемся окне перейдите в настройки инженера, выбрав соответствующий пункт меню.
Выберите в списке модуль AUTOSTART и подтвердите привязку нажатием кнопки «Привязать».
Убедитесь, что статус привязки устройства изменился на «Привязано».

Если в процессе привязки к модулю ATLAS через приложение Author Connect не произошло автоматического определения модуля AUTOSTART, используйте программу ConfigTool для Windows для согласования и настройки совместной работы устройств.

Согласование и настройка ATLAS с помощью программы ConfigTool

Установка программы

Скачайте архив с приложением ConfigTool и распакуйте его в папку на диске.
Подключите ATLAS к источнику питания 12В.
Подключите ATLAS к к компьютеру с помощью кабеля microUSB.
Запустите приложение ConfigTool двойным щелчком мыши на файле config_tool.exe.
В открывшемся окне нажмите «Подключить». Программа сама определит необходимые параметры подключения.

Привязка устройств

Для согласования ATLAS с модулем автозапуска AUTOSTART подайте питание 12В на устройства и переведите AUTOSTART в режим обновления ПО. Процедуру привязки удобно выполнять непосредственно после обучения модуля AUTOSTART до отключения серого провода от « » питания. Если привязка не была выполнена до отключения серого провода от « », воспользуйтесь следующим алгоритмом для перевода AUTOSTART в режим обновления ПО:
- Нажмите педаль газа до упора.
- Удерживая педаль газа нажатой, включите зажигание, не запуская двигатель.
- Отпустите педаль газа. Модуль AUTOSTART перейдет в режим изменения опций. Сигналы индикации модуля будут выдаваться один раз в 3 секунды.
- Нажмите педаль газа 20 раз. Вход в режим обновления ПО будет подтвержден 20 сигналами индикации модуля AUTOSTART.
Для согласования ATLAS с противоугонным устройством IGLA подайте питание 12В на устройства и переведите IGLA в режим смены PIN-кода (см. инструкцию к устройству).
В приложении ConfigTool нажмите кнопку «Привязать Autostart» для привязки модуля автозапуска AUTOSTART или «Привязать IMMO» для привязки противоугонного устройства IGLA.
Убедитесь, что процесс привязки был запущен и дождитесь его окончания.
Успешная привязка устройства будет подтверждена соответствующим сообщением в окне приложения.

Если после подключения ATLAS связь с модулем AUTOSTART отсутствует, следует провести настройку параметров шины CAN.

Выбор устройства автозапуска

Модуль AUTOSTART
Модуль автозапуска. Тип 1 – для прочих модулей
None – без модуля автозапуска

Сейчас читают: Двигатель Рено Логан. Описание конструкции - Новый Logan

Источник данных о состоянии зажигания

В зависимости от способа подключения ATLAS выберите источник сигнала о состоянии зажигания:

данные, получаемые и передаваемые по CAN-шине противоугонным устройством IGLA (если подключено)
данные, получаемые и передаваемые по CAN-шине модулем автозапуска AUTOSTART (если устройство IGLA не подключено)
аналоговый вход ATLAS (желтый провод), подключенный к цепи зажигания

Источник can-данных

Противоугонное устройство IGLA (по умолчанию)
Модуль автозапуска AUTOSTART

Параметры can-шины

В настройке указывается число вида ABBBCCD в HEX (шестнадцатеричном) формате.

A – включение настройки:
- 1 – использовать стандартные значения (остальные цифры должны быть равны нулю);
- 0 – использовать значения, введенные вручную.
BBB – значение предделителя (PS)
CC – значение BS1
D – значение BS2

Примеры:

1000000 – стандартные значения
0002034 – значения PS = 2, BS1 = 3, BS2 = 4
000A0B7 – значения PS=10 (=A в HEX), BS1=11 (=B в HEX), BS2=7

PS	BS1	BS2	Шина	PS	BS1	BS2	Шина
2	8	7	500	16	5	2	62,5
2	9	6	500	16	4	3	62,5
2	10	5	500	16	8	7	62,5
2	11	4	500	16	9	6	62,5
2	12	3	500	16	10	5	62,5
2	13	2	500	16	11	4	62,5
4	8	7	250	16	12	3	62,5
4	5	2	250	16	13	2	62,5
4	9	6	250	20	5	2	50
4	10	5	250	20	5	4	50
4	11	4	250	20	6	3	50
4	12	3	250	20	7	2	50
4	13	2	250	20	8	7	50
8	5	2	125	20	9	6	50
8	8	7	125	20	10	5	50
8	9	6	125	20	11	4	50
8	10	8	125	20	12	3	50
8	11	4	125	20	13	2	50
8	12	3	125	30	3	2	33,33
8	13	2	125	30	4	3	33,33
10	5	2	100	30	5	4	33,33
10	6	3	100	30	6	5	33,33
10	7	2	100	30	7	4	33,33
10	8	7	100	30	7	2	33,33
10	9	6	100	30	8	3	33,33
10	10	5	100	30	8	6	33,33
10	11	4	100	30	8	7	33,33
10	12	3	100	30	9	6	33,33
10	13	2	100	30	9	5	33,33
12	3	2	83,33	30	9	2	33,33
12	4	3	83,33	30	10	4	33,33
12	5	2	83,33	30	10	5	33,33
12	6	5	83,33	30	10	9	33,33
12	7	4	83,33	30	11	8	33,33
12	8	3	83,33	30	11	4	33,33
12	8	7	83,33	30	11	3	33,33
12	9	6	83,33	30	12	2	33,33
12	10	5	83,33	30	12	3	33,33
12	11	4	83,33	30	12	7	33,33
12	12	3	83,33	30	13	2	33,33
12	13	2	83,33	30	13	6	33,33

Схема программирования

Продолжительность работы двигателя от автозапуска, установленная по умолчанию, выделена в таблице серым цветом.

Первое нажатие на педаль тормоза соответствует длительности работы 5 минут. Второе, третье и четвертое нажатия добавляют по 5 минут работы. Пятое и последующие нажатия добавляют по 10 минут работы.

Например, для установки продолжительности работы 20 минут необходимо нажать педаль тормоза 4 раза, для установки 60 минут — 8 раз.

Установка колонок и магнитолы в renault sandero | автозвук renault sandero

Задача: установить колонки и магнитолу в Renault Sandero

0:95

Установка колонок и магнитолы в Renault Sandero

1:600

Ход работ по установке автозвука в Renault Sandero

1:690

Для установки колонок и магнитолы для Renault Sandero купил:

1:814

Ресивер SoundMAX SM-CCR3041(черный)\G [1DIN, MP3, USB/AUX, 4×45 Вт]

1:901

Коаксиальные колонки JVC CS-J510XU [13 см, 250 Вт]

1:984

Коаксиальные колонки JVC CS-J610U [16 см, 300 Вт]

1:10601:1070

Установка колонок и магнитолы в Renault Sandero

2:1581

Музыка дешево

2:1610

Установка колонок и магнитолы в Renault Sandero

3:2121

Отгибаем 1,2, Нажимаем 3 и выдергиваем

3:69

Установка колонок и магнитолы в Renault Sandero

4:580

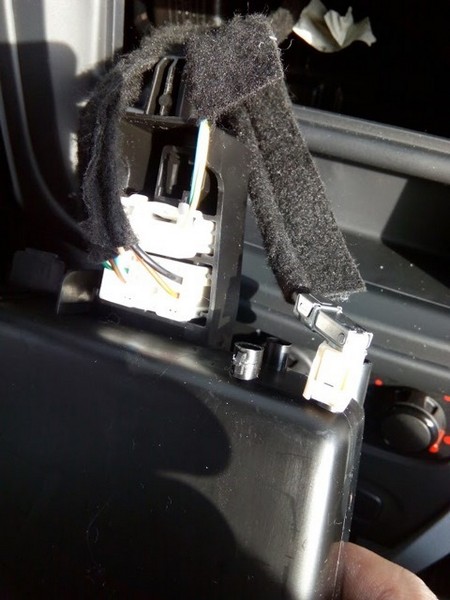

Справа антенна, слева разъемы, как видим аудиоподготовка только на переднии двери.

4:735

Установка колонок и магнитолы в Renault Sandero

5:1246

Распиновка основного разъема

5:1304

Установка колонок и магнитолы в Renault Sandero

6:1815

Купил переходник на ISO для Renault 400руб

6:1884

Установка колонок и магнитолы в Renault Sandero

7:2395

Переходник на стандартную антену 200 руб

7:75

Установка колонок и магнитолы в Renault Sandero

8:586

Устанавливаем железную рамку и в нее засовываем магнитолу. Проверяем

8:717

Снимаем обшивку двери, подглядел здесь:

8:793

Установка колонок и магнитолы в Renault Sandero

9:1304

Снимаем тканевую заглушку

9:1356

Установка колонок и магнитолы в Renault Sandero

10:1867

Разъема с проводами для колонок нет.

10:1937

Установка колонок и магнитолы в Renault Sandero

11:2448

Оттягиваем гофру, проводов нет и в ней, колодку с проводами я нашел в самой стойке.

11:152

Установка колонок и магнитолы в Renault Sandero

12:663

Сделал скрутку и протянул в дверь через гофру, протягиваем провод чтобы не мешал стеклу при открытии

12:851

Установка колонок и магнитолы в Renault Sandero

13:1362

Цепляем колонку и проверяем открытие стекла.

13:1448

Установка колонок и магнитолы в Renault Sandero

14:1959

закрепил колонку на такие болтики.Проверяем, все работает.

14:2070

Собираем все обратно.
Также вторую дверь.

14:79

Результат: работы по установке колонок и магнитолы в Renault Sandero выполнены.

14:219

https://www.newlogan.ru/l/4865758/

14:25518673

Установка колонок и магнитолы в Renault Sandero | автозвук Renault Sandero

Faq по штатной магнитоле logan-2 / sandero-2

Автозапуск рено автооко24 для рено дастер, логан, сандеро со штатного ключа (renault start) (разъем-в-разъем)

Выбор устройства автозапуска

Длительность работы от автозапуска

Источник can-данных

Источник данных о состоянии зажигания

Как активировать штатный запуск renault start?

Как пользоваться штатным запуском на рено?

Как узнать, есть ли автозапуск?

Меню опций

Обучение модуля

Параметры can-шины

Подключение магнитолы на рено сандеро

Привязка устройств

Расчет ключа на сервере

Сигналы индикации

Согласование с atlas и compass gsm/gps

Установка программы

Привязка устройств

Выбор устройства автозапуска

Источник данных о состоянии зажигания

Источник can-данных

Параметры can-шины

Схема программирования

Установка колонок и магнитолы в renault sandero | автозвук renault sandero

Узнайте больше о новом Логан

Видео

Рубрики

Результаты подбора
