Рено логан замена подшипника кондиционера без снятия компрессора

Обычно о том, что подшипник кондиционера Рено Логан нуждается в ремонте, свидетельствует посторонний гул мотора, возникающий во время работы автомобиля.

• Замена подшипника компрессора кондиционера Инструменты Получаем доступ к компрессору Снятие компрессора кондиционера
• Инструменты
• Получаем доступ к компрессору
• Снятие компрессора кондиционера
• Признаки износа
• Артикулы подшипника муфты кондиционера на Рено Логан

Замена подшипника компрессора кондиционера

Замену подшипника можно осуществить своими руками, а можно воспользоваться помощью сервисного центра. Технология замены подшипника заключается в следующем.

• Обеспечивается доступ к компрессору (возможны варианты, как с полным демонтажем, так и частичным).
• Снимается неисправный подшипник и монтируется новый.
• Компрессор устанавливается на свое место.

Перед тем как приступать к работе необходимо подготовить соответствующий инструментарий.

Без этого съёмника придётся изрядно попотеть! Заменить его может молоток и монтажка

• Набор ключей, в том числе торцевых и рожковых.
• Съемник для стопорных колец.
• Молоток.
• Керн.
• Фиксирующий пресс.
• Минимальный набор оправок для запрессовки и выпрессовки новых деталей.
• Домкрат.

Получаем доступ к компрессору

Итак, сначала необходимо получить доступ к компрессору. На автомобиле Рено Логан это происходит следующим образом.

• Необходимо поднять автомобиль при помощи домкрата, чтобы снять переднее правое колесо.
• Далее следует снять колесо и правый щиток, защищающий от грязи.
• Ослабить натяжение и снять ремень муфты.
  Сняли ремень и получили доступ к компрессору кондиционера
• Снять передний бампер (крепежи бампера находятся снизу, сверху под капотом и по бокам на подкрылках). Если бампер снят, то можно задуматься об установке парктроника.
• Открутить крепежные винты компрессора кондиционера, всего их 4 штуки. Винты откручиваются против часовой стрелки.

Снятие компрессора кондиционера

Компрессор кондиционера снят

На этом моменте следует остановиться более подробно, так как далее возможны два различных варианта действий. Один – менее затратный по времени, но вполне допустимый и второй, более долгий, но более надежный и простой для новичков автомобильного ремонта.

• Компрессор не снимается полностью. В связи с этим трубки не отсоединяются и хладагент не сливается. При ремонте компрессор находится в подвешенном состоянии, однако для целей замены подшипника этого обычно достаточно.
• В шкив вворачивают 3 винта 6×10 c широкими шляпками, откручивается центральный болт шкива компрессора.
• Съемником стопорных колец стягивается муфта с оси. Следует обратить внимание, что регулировочные шайбы под ней могут соскользнуть, поэтому стоит заранее озаботиться о подставке, чтобы не потерять их.
• Достается стопорное кольцо и снимается шкив – все при помощи съемника.
  Извлекаем стопорное кольцо
• Теперь очередь керна и молотка. Необходимо точно и аккуратно выколотить старый подшипник и забить на его место новый.
• Происходит сборка в обратной последовательности.

• Получив доступ к компрессору, необходимо отсоединить трубки с хладагентом. Теперь можно работать с компрессором в любом, более удобном месте, например, разместив на плоской поверхности рабочего стола.
• Теперь центральную часть шкива снимать намного проще, для этого можно использовать две плоские отвертки.
• Как и в первом варианте используется съемник, при помощи которого снимается муфта.
• Извлекается старый подшипник.
• А вот далее используется пресс для запрессовки новой детали. Это делается в целях повышения надежности.
• Керном и молотком производятся удары по краям подшипника, на расстоянии 3-4 мм друг от друга. Это необходимо для более жесткой фиксации. В подвешенном состоянии это поможет избежать выпадению подшипника.
• Все собирается аналогично, в обратной последовательности.

При обоих вариантах важно произвести смазку направляющего выступа  подшипника на компрессоре.

Признаки износа

На вид как новый, но гудит, и нуждается в замене

Посторонний гул свидетельствует об износе подшипника кондиционера. При этом кондиционер необязательно должен функционировать, так как подшипник находится в работе постоянно при включенном моторе. Зачастую, если включить кондиционер лишний шум даже пропадает.

Однако, это не причина игнорировать возникшую неисправность, так как неисправный подшипник кондиционера со временем будет издавать звуки все сильнее и на более поздних стадиях неисправности может повлечь серьезную поломку компрессора.

Неисправный подшипник не подлежит восстановлению, поэтому перед тем как приступать к ремонту, необходимо купить новый. Подойдет не любой, поэтому продавцу необходимо указать, что нужна деталь, подходящая к модели Рено Логан.

Впоследствии может потребоваться дозаправка хладагента кондиционера, однако это уже не потребует каких-либо сложных технических манипуляций с автомобилем.

Таким образом, замена подшипника компрессора кондиционера – это несложная процедура, которая доступна практически любому автолюбителю, у которого есть гараж и набор необходимых инструментов.

В зависимости от личных навыков и наличии инструмента для сборки можно выбрать любой из существующих вариантов, однако тем, кто не уверен в своих силах, все же настоятельно рекомендуется обращаться за помощью в сервисный центр. Сама процедура ремонта обычно не является дорогостоящей и возможно поможет сэкономить время.

Артикулы подшипника муфты кондиционера на Рено Логан

35BD219T12DDUCG21 — оригинальный артикул

В этой статье мы поговорим о том, как заменить подшипник компрессора кондиционера Рено Логан. Лучший способ заменить подшипник шкива компрессора кондиционера, не снимая его с кронштейна.

Как снять ремень привода

Прежде чем что-либо делать с компрессором кондиционера, необходимо снять приводной ремень с агрегатов. Поэтому рассмотрим рисунок, на котором показано расположение компрессора кондиционера и схема установки приводного ремня агрегатов.

РИСУНОК 1. 1. Шкив компрессора кондиционера. 2. Опорный ролик. 3. Ременные приводы. 4. Шкив коленчатого вала. 5. Натяжной ролик. 6. Шкив насоса ГУР. 7. Шкив генератора.

Чтобы снять ремень, необходимо ослабить его натяжение. Для этого ослабьте болт ролика натяжителя ключом или торцовой головкой на 13 мм и, преодолевая сопротивление пружины натяжителя, поверните скобу по часовой стрелке до совмещения отверстия в скобе с выемкой в ​​специально предназначенном для этого блоке. Когда эти отверстия совмещены, вы можете вставить шестигранный ключ подходящего размера, чтобы зафиксировать скобу в этом положении.

Как работает компрессор

Как видно на рисунке, компрессор приводится в движение передаточным ремнем, который вращает шкив. Сам шкив вращается постоянно при работающем двигателе, но компрессор работает только при включении кондиционера. Это происходит из-за того, что в шкив встроена электромагнитная муфта. При включении кондиционера эта муфта фиксирует вал компрессора и его шкив. Вал начинает вращаться, и компрессор начинает прокачивать хладагент по системе кондиционирования воздуха.

Из этого следует, что подшипник шкива работает постоянно, его износ происходит всегда, даже зимой, когда про кондиционер никто не вспоминает. В результате подшипник является одним из самых слабых мест в системе кондиционирования. Рекомендую раз в неделю включать кондиционер на 10-15 минут.

Особенно зимой, когда смазка в подшипнике густеет, в результате шарики вращаются с трудом, подшипник начинает перегреваться, разрушается его сепаратор, в связи с чем шарики уже неравномерно располагаются в подшипнике, начинают появляться посторонние шумы в моторном отсеке.

Если этот шум появляется (или меняется его характер) при включении кондиционера или, наоборот, при его выключении, то можно не сомневаться, в чем причина его появления.

Если вы обнаружите такой шум и определите, что он исходит от подшипника компрессора, лучше заменить его как можно скорее. В противном случае он может застрять и это приведет к обрыву приводного ремня. Или еще хуже, из-за перегрева подшипника начинает плавиться изоляция, в обмотке электромагнитной муфты, что вызывает ее короткое замыкание. Это значит, что позже придется менять не только подшипник, но и сцепление. И все это, следовательно, должно нести дополнительные финансовые затраты. Да и работы еще больше!

Итак, Логановод! Выяснил, что шумит подшипник компрессора. Обычно для замены этого подшипника говорят надо снимать компрессор. Из этого следует, что необходимо выпустить охлаждающую жидкость. Это можно сделать в домашних условиях, но для этого требуются определенные навыки и знание всей системы кондиционирования. Но даже если вы выпустили хладагент самостоятельно, для заправки системы необходимо обратиться в специализированный сервис, а это происходит за дополнительную плату. По моим подсчетам, за замену подшипника и охлаждающей жидкости в сервисе вам придется выложить около 3-4 тысяч своих кровных рублей.

Покопавшись в интернете, спросив у знающих людей, обнаружил, что шкив можно снять на месте установки компрессора. Заглянув под капот, я понял, что сделать это сложно, но возможно! Хотя это будет сложно, но я сэкономлю деньги! Как сказал известный мультипликационный персонаж Скрудж МакДак: «Сэкономленные деньги — это заработанные деньги!»

Изучив ситуацию, я сделал следующее:

• Он загнал машину в яму.
• Картер сняли.

Открутил на пару оборотов болт натяжного ролика, провернул его скобу до совмещения отверстий в скобе и блоке, вставил туда шестигранник на 8мм, тем самым ослабив приводной ремень и сняв его. Впрочем, как это сделать, я описал выше.

Вставил в отверстия шкива два болта М6 и надел на них мощную отвертку, зафиксировал шкив, чтобы не проворачивался. Для наглядности на рисунке ниже эти отверстия показаны стрелками.

РИСУНОК 2. Шкив компрессора. Стрелками указаны отверстия, куда вставить винты для фиксации.

• Головкой на 14 мм откручиваем гайку центрального шкива.
• Подденьте плоской отверткой треугольную пластину и снимите ее вместе со стопорной втулкой. Под удерживающей муфтой находится электромагнитная муфта, поэтому пользоваться отверткой нужно осторожно, чтобы не повредить обмотку муфты.
• После этого отсоединил разъем электромагнитной муфты, чтобы провода не мешали потом снять шкив.
• Под удерживающей муфтой находится стопорное кольцо, удерживающее шкив от соскальзывания с вала компрессора. Аккуратно снимите кольцо отверткой.
• Вставив небольшой узел между шкивом и корпусом компрессора и постепенно, действуя им как рычагом по кругу, стянул шкив с вала компрессора.
• Сняв шкив, он стянул со шкива электромуфту.

В разобранном виде все выглядит так, как на рисунке ниже:

ИНЖИР. 3. Вот что получилось после снятия и разбора шкива.

Подшипник двухрядный, закрытого типа, имеет размеры: внутренний диаметр 35 мм, внешний диаметр 52 мм и высоту 20 мм. Взяв деталь за образец, я пошел в магазин и купил аналогичный подшипник. Честно говоря, искал деталь по модели, поэтому сравнил размеры и не обратил внимания на обозначение. На обозначение не смотрел, так как в разных фирмах они обозначаются по разному, поэтому сравнивал только по размеру.

Перед тем, как поставить на место, я открыл защитные колпачки с обеих сторон. Как оказалось, там есть смазка, которая называется «кот наплакал». Смажьте обе стороны литолом и защелкните крышки на место.

После очистки и смазки посадочного места шкива я установил подшипник, используя головку на 30 мм в качестве оправки, осторожно и медленно забивая его на место резиновым молотком. Я использовал молоток, чтобы не повредить подшипник и края его посадочного места. Еще хочу сказать, что во время запрессовки подшипника нужно внимательно следить за тем, чтобы подшипник встал на место, ровно и без перекосов.

Забив подшипник в посадочное место, я немного обкатал края зубилом, чтобы убедиться в надежности со всех четырех сторон.

Сборка в обратном порядке

Затем установил на вал компрессора шкив, поставил туда электромагнитную муфту и надел удерживающую муфту, затянул центральную гайку.

Также, установив по вашей схеме приводной ремень приводов, вы вынули шестигранник, фиксирующий скобу ролика натяжителя. Так как натяжение ремня в данном случае происходит автоматически, я просто подтянул натяжной ролик ключом.

Завел двигатель, сначала прислушался, нет ли посторонних шумов. Затем я включил кондиционер и проверил его работу. Все было хорошо, кондиционер работал, шума не было. Итак, работа сделана хорошо!

Скажу, конечно, что пришлось сделать много регулировок, потому что компрессор не встал со своего места и места для работы мало! Но все же, я сделал. Нравится, что сэкономлено три-четыре тысячи рублей. И при этом мне не пришлось ехать в сервис, так как из-за увеличившегося наплыва машин приходится долго ждать своей очереди на ремонт. По большей части я избегал всей этой тарабарщины.

Хотя вы имеете дело с машиной, тратя свое время, результаты вашей работы радуют.

Желаю, дорогой читатель, проделав такую ​​работу, быть довольным.

На этом написание статьи заканчиваю и желаю читателю успехов в работе и чтобы машина не ломалась. Удачи и до скорых встреч на страницах блога Aauhadullin.ru!

Трубопроводы кондиционера

Трубопроводы соединяют все элементы системы кондиционирования в единый герметичный контур. Трубопроводы и фланцы их крепления изготовлены из алюминиевых сплавов.Оберегайте металлические участки трубопроводов от вмятин и перегибов. Любое сужение проходного сечения трубопровода приводит к снижению производительности системы.Для соединения подвижных элементов кондиционера трубопроводы на некоторых участках снабжены гибкими вставками (рис. ниже) из синтетических материалов.

Рис. Конструкция шланга гибкой вставки:1 — наружная защитная оболочка; 2 — тканевый корд силового каркаса; 3 — пластиковый герметизирующий слой; 4 — внутренний маслостойкий слойВ местах соединения трубопроводов установлены уплотнительные кольца круглого сечения из неопрена. Во время ремонта кондиционера при разъединении участков трубопроводов уплотнительные кольца подлежат обязательной замене. Резьбовые соединения трубопроводов затягивайте рекомендуемым моментом, Слабая или излишне сильная затяжка приводит к деформации уплотняемых поверхностей и утечке хладагента.Теперь вы обладаете основной информацией о элементах применяемых в системе кондиционирования автомобилем Лада Гранта и способах ухода за ними. Специализированная информация о способе заполнения кондиционера хладогентом, обнаружения утечек в системе будет рассмотрена в других статьях

В зависимости от комплектации автомобиля АвтоВАЗ может комплектовать его отопительно-вентиляционной, либо климатической установкой. На моделях Лада Приора, Гранта, Калина, Ларгус, Веста, Нива 4х4 и XRAY используется однотипные климатические системы. Далее представлена схема расположения всех элементов кондиционера, а также их описание.

1 – конденсатор; 2 – трубопровод, соединяющий компрессор с испарителем; 3 – трубопровод, соединяющий конденсатор с испарителем; 4 – трубопровод, соединяющий компрессор с испарителем; 5 – терморегулирующий вентиль; 6 – испаритель; 7 – компрессор; 8 – трубопровод, соединяющий компрессор с конденсатором; 9 – датчик давления.

Радиатор кондиционера. В нем происходит конденсация паров хладагента (фреона) и передача выделившегося при этом тепла в окружающий воздух. Конденсатор находится на рамке перед радиатором системы охлаждения двигателя.

Они связывают между собой элементы системы. Имеют торцевое соединения с резьбовой фиксацией.

Терморегулирующий вентиль (ТРВ)

Это трубопроводный дроссель, который понижает давление фреона перед испарителем;

Теплообменник, внутри которого происходит испарение хладагента с поглощением тепла. Блок испарителя устанавливается в корпус печки (блока системы вентиляции, отопления и кондиционирования).

Сжимает рабочую среду — хладагент и поддерживает его движение по холодильному контуру. Располагается он на силовом агрегате под генератором.

это элемент, который обеспечивает очистку, удаление влаги и накопление хладагента. Кроме того служит резервуаром для сбора фреона, поступившего из конденсатора. Находится на конденсаторе.

Датчик давления (ДД)

Этот датчик установлен на трубопроводе высокого давления и посылает сигнал на выключение или включение компрессора при отклонении давления от рабочей величины.

Датчик температуры воздуха салона (ДТВС)

Из-за его расположения его также называют потолочный датчик температуры. Он следит за температурой воздуха в салоне автомобиля.

Управление кондиционером выполняется с помощью контроллера системы автоматического управления климатической установкой (САУКУ), ДТВС, ДД и датчика температуры окружающей среды. САУКУ находится в салоне машины на центральной консоли панели приборов. Он может различаться в зависимости от модели автомобиля и его комплектации. САУКУ позволяет:

• регулировать температуру воздуха в салоне;
• управлять распределением потоками воздуха по салону;
• регулировать скорости вентилятора печки, кондиционера.

Не забывайте регулярно обслуживать кондиционер. В случае появления проблем в его работе, определить причину можно самому. О тзывы работе конденционера на LADA можно оставлять тут.

Итак, Логановод! Вы обнаружили, что шумит подшипник компрессора. Обычно для замены этого подшипника говорят, что надо снимать компрессор. Отсюда следует, что надо выпускать хладагент. В домашних условиях это можно сделать, но это требует определённых навыков и знания всей системы кондиционирования. Но даже если вы выпустили хладагент самостоятельно, для того чтобы зарядить систему надо обращаться в специализированный сервис, а это лишние расходы. По моим расчётам чтобы, на сервисе заменить подшипник и хладагент, придётся выложить примерно 3-4 тысячи своих кровно заработанных рубликов. Покопавшись в интернете, поспрашивав у знающих людей, я выяснил, что шкив можно снять на месте установки компрессора. Заглянув под капот, я понял, сделать это трудновато, но можно! Хоть и трудно будет, но я сэкономлю финансы! Как говорил все известный герой мультфильма Скрудж Макдак « Сэкономленные деньги, есть заработанные деньги!» Изучив ситуацию, сделал следующее:

• Загнал машину на яму.
• Снял защиту картера.

Открутил болт натяжного ролика на пару оборотов, повернул его кронштейн до совпадения отверстий на кронштейне и блоке, вставил туда шестигранник на 8 мм, тем самым ослабил приводной ремень и снял его. Впрочем, как это сделать, я описывал выше. Вставил два болта М6 в отверстия шкива и поместив поперёк между ними мощную отвёртку, зафиксировал шкив, чтобы он не вращался. Для наглядности, на рисунке, приведённом ниже, показано стрелками эти отверстия. РИС.2. Шкив компрессора. Стрелками указаны отверстия, куда вставлять болты для его фиксации.

Головкой на 14 мм, открутил центральную гайку шкива. Поддел плоской отвёрткой треугольную пластину и снял её вместе с прижимной муфтой

Под прижимной муфтой находится электромагнитная муфта, поэтому действовать отвёрткой надо осторожно, чтобы не повредить обмотку муфты. После этого отсоединил разъем электромагнитной муфты, чтобы провода впоследствии не мешали съёму шкива

Под прижимной муфтой стоит стопорное кольцо, которое держит шкив, чтобы он не соскочил с вала компрессора. Аккуратно, отвёрткой снял это кольцо. Вставив между шкивом и корпусом компрессора не большую монтажку и постепенно, действуя ею как рычагом по кругу, снял сам шкив с вала компрессора. После снятия шкива, вынул электромуфту из шкива.

В разобранном виде все выглядит, так как на рисунке ниже: РИС.3. Вот что получилось после снятия и разбора шкива.

Используя торцевую головку на 30 мм, постукивая молотком, извлёк подшипник из шкива.

Процесс замены

Если вы решили осуществить ремонт компрессора кондиционера автомобиля своими руками, то можете воспользоваться этим материалом. Но сначала подумайте — сможете ли вы все сделать самостоятельно? Если что-то будет сделано неверно, в будущем это может отразиться на функционировании системы в целом.

Пошаговая инструкция

Итак, как производится замена компрессора кондиционера, если он заклинил. В инструкции приведена замена по примеру автомобиля Volkswagen Sharan. В принципе, процесс мало чем отличается для других моделей машин, но могут быть определенные различия в процедуре:

Первое, что вам нужно будет сделать — это получить доступ непосредственно к устройству. В некоторых авто он ограничен. Иногда достаточно будет только снять переднее колесо и защиту, то есть подкрылок. Но иногда этому может мешать гидроусилитель и патрубки системы охлаждения, в результате чего антифриз придется снимать, а ГУР демонтировать. В любом случае, в зависимости от конструкции транспорта, необходимо получить доступ к компрессору, чтобы демонтировать подшипник шкива, если он заклинил. Если вы решили получить доступ сверху, а не со стороны днища, как в случае с Volkswagen Sharan, вам необходимо снять впускной коллектор. Демонтируйте планку инжектора. Клапан давления бензина можно не отключать. Просто демонтируйте его с планки. Теперь вам нужно снять крепления самой планки. Для этого воспользуйтесь гаечным ключом или отверткой, в зависимости от крепления. Планку можно демонтировать вместе с форсунками. Далее, используя гаечный ключ, открутите штифты впускного коллектора. Сделав это, с устройства нужно снять воздушную трубку и патрубок вентиляции картера. Демонтируйте сам коллектор. Возьмите старые тряпки и заткните ими впускные отверстия ГРМ, чтобы в процессе работы в него не попали какие-нибудь гайки или другая мелочь. Теперь, чтобы добраться до подшипника шкива компрессора, который заклинил, вам осталось демонтировать генератор. Устройство вместе с компрессором в нашем случае держится при помощи винтов, каждый из которых крепится к блоку мотора. Демонтируйте винты и снимите генератор. Шланги, которые подводят к компрессору, резиновые, поэтому стравливать давление не потребуется. Вам необходимо открутить гаечку, которая крепит фрикционный шкив. Для этого можете использовать отвертку. Теперь следует снять фрикционный шкив. Для этого можете воспользоваться двумя отвертками, которые вы заранее подготовили, и демонтируйте шкив со шлицов вала

Здесь же обратите внимание на то, что под демонтированным шкивом вы можете увидеть несколько регулировочных шайб — их может быть от одной до трех, в зависимости от конструкции и модели транспорта. Так вот, эти шайбы вам нельзя терять ни в коем случае

Если они куда-то денутся, то работа будет незавершенной. А в случае потери подобрать их будет очень трудно. Если у вас есть специальное устройство для демонтажа стопорных колец, то оно вам сейчас пригодится. Если же нет, то используйте отвертку с плоским наконечником. Демонтируйте стопорное кольцо. Теперь можно произвести демонтаж шкива муфты. В этом случае также можно воспользоваться отверткой со шлицевым наконечником. Таким образом вы получите доступ к подшипнику, который заклинил. Если он заклинил впервые и вы его никогда не меняли, то он, скорей всего, будет завальцован в месте установки. Но это не должно останавливать, ведь вы уже проделали большую часть работы и отступать не имеет смысла. Возьмите молотой и головку на «32». Вам необходимо выбить элемент, из-за которого появился лишний гул. Приобретите идентичный подшипник и замените его на новый. Не забудьте его смазать. Всю дальнейшую сборку необходимо осуществлять в обратной последовательности. Есть несколько нюансов, которые необходимо отметить. Когда будете монтировать фрикционный шкив вместе с теми самыми шайбами, которые нельзя потерять, обратите внимание на сами шлицы. В одном месте шлица не будет видно, как и на диске. Таким образом показано правильное положение шкива на валу. Когда сборка закончена, необходимо проверить работоспособность муфты. Вращайте диск, при этом фрикционный шкив вращаться не должен. При вращении ничто не должно нигде цепляться. Также обратите внимание на то, что гайку, которая крепит фрикционный шкив, следует поменять на новую. Если же такой возможности нет, то резьбу, куда она заходит, следует смазать резьбовым герметиком. При монтаже впускного коллектора его уплотнительную резинку следует промазать небольшим слоем термостойкого и топливо-стойкого герметика. Когда вы будете устанавливать гайки, не забывайте о том, что все нужно сделать правильно. В частности, необходимо помнить про последовательность гаек и усилие натяжки.

Ремонт генератора Рено Логан

Все проблемы генератора условно разделяются на две категории — неисправности в электрической цепи (проводке) или проблемы в механической части узла. Чтобы определить, что именно с устройством не так, требуется его снятие.

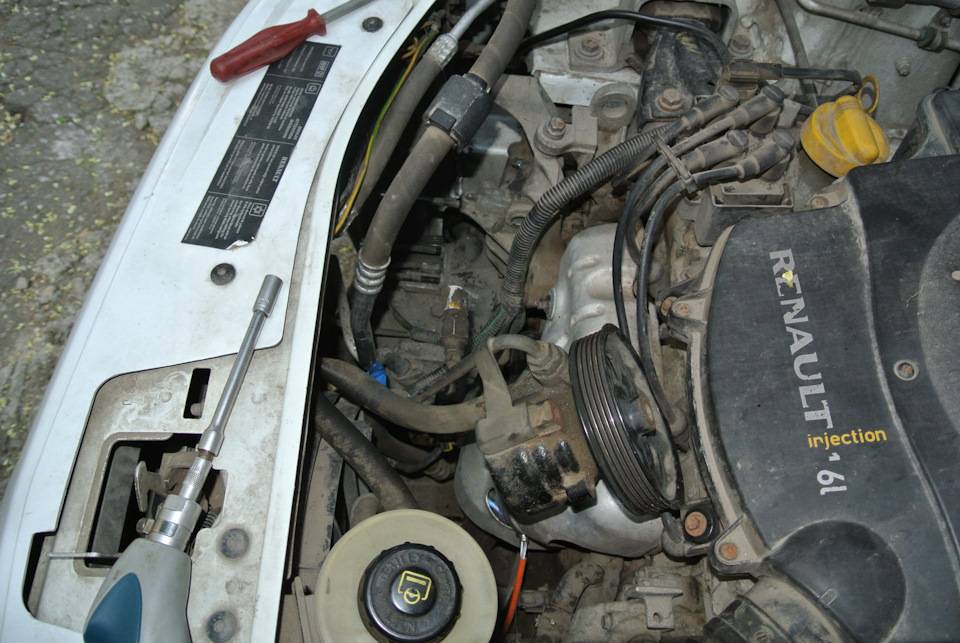

Для демонтажа источника питания на авто с кондиционером и без него сделайте следующее:

• Сбросьте «плюс» с АКБ Логана во избежание случайного замыкания.
• Если на авто установлен кондиционер, выкрутите крепежные болты компрессора (без отбрасывания трубопроводов) и открутите насос ГУР (от него так не нужно ничего отсоединять).
• Ослабьте болт, обеспечивающий натяжку ремня, переместите генератор и демонтируйте его.

• Уберите планку натяжения источника питания и отбросьте провода.
• В нижней части генератора расположен крепежный болт — его также требуется выкрутить.

В некоторых случаях может потребоваться замена щеток. Работа производится так:

• Подготовьтесь к работе. Демонтировать устройство, и делать ремонт генератора Рено Логан в этом случае не нужно.
• Отбросьте пластиковый корпус источника питания.
• Отключите колодку и демонтируйте щетку.
• Поставьте новый расходный материал, и верните все на место.

Если требуется снятие и замена диодного моста, действуйте так:

Демонтируйте корпус источника питания

После этого стоит снять щетки и регулятор. Выкрутите гайки на диодном мосту, и осторожно отогните клеммы. Демонтируйте группу диодов. Поставьте новый «мост» на место старого.. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:. Чтобы поменять подшипники на генераторе Логана, сделайте следующее:

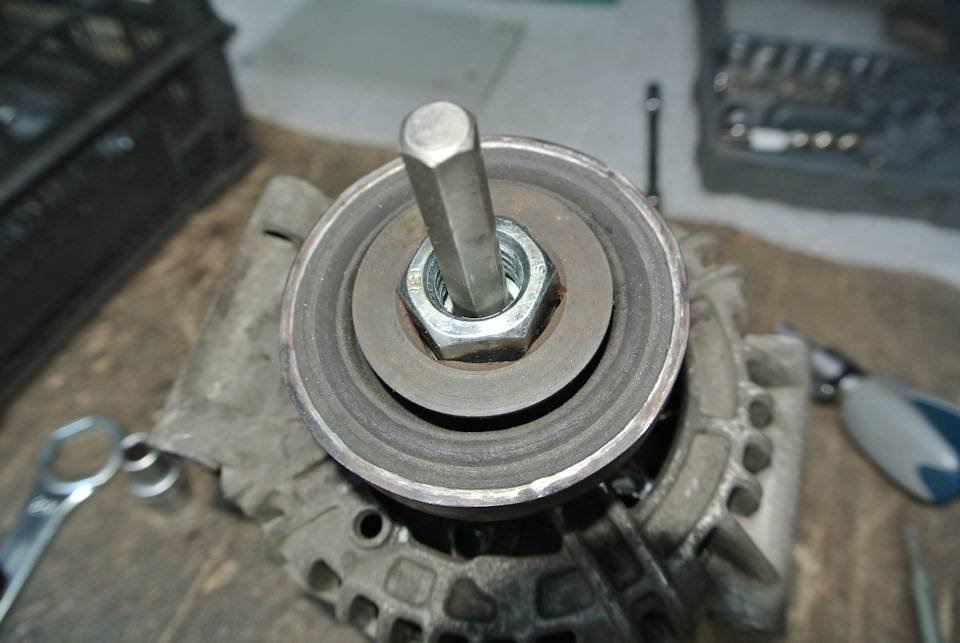

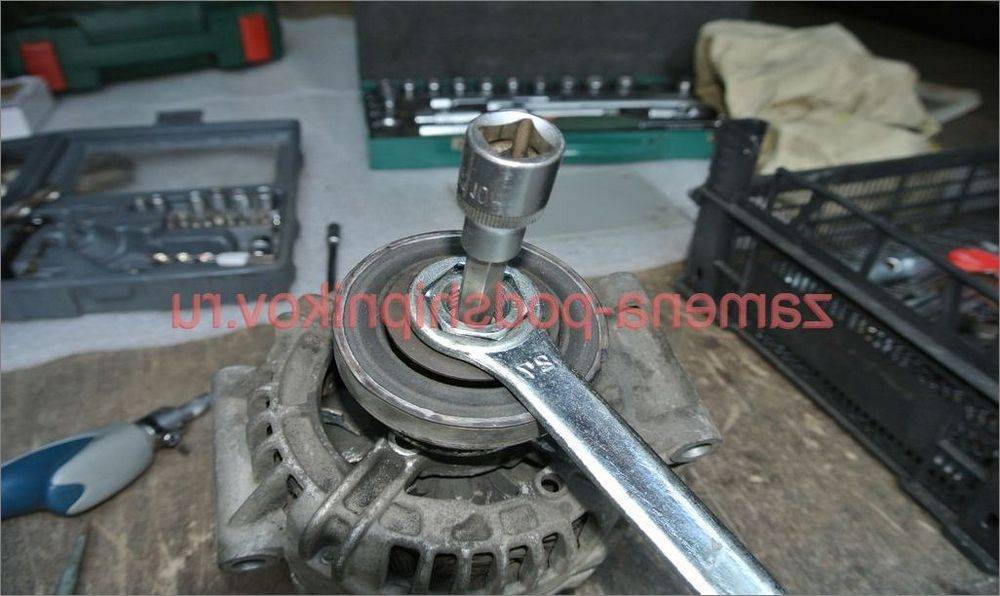

• Закрепите лопасти, чтобы избежать вращения, после чего открутите крепежную шкивную гайку.
• Демонтируйте корпус, щетки и регулятор.
• Выкрутите гайки диодной группы, и отогните клеммы.
• Сделайте метки маркером и выкрутите крепежные болты.
• Разберите генератор, и демонтируйте якорь с подшипника.

• Используйте крупную головку, чтобы выбить первый подшипник, после чего используйте специальный съемник (он потребуется для демонтажа следующего подшипника).
• Запрессуйте новые детали, используя ту же головку.
• Соберите генератор своего Логана.

Как видно, отремонтировать свой Рено Логан и восстановить работоспособность генератора не составляет труда. Главное — ответственно подойти к работе и следовать рекомендациям производителя. Для большей наглядности стоит посмотреть видео.

https://youtube.com/watch?v=DB4Jv7tF_3o%3Ffeature%3Doembed

Как заменить подшипники генератора на Рено Логан 2008—2014 Замена подшипника генератора: каталог материалов

• Признаки поломки подшипников генератора Рено Логан
• Устройство генератора на авто с ГУР и без
• Снятие генератора у Logan 2008—2014 С ГУР и без
• Разборка генератора BOSCH и демонтаж подшипников
• Установка новых подшипников и сборка генератора
• Подшипники для генератора BOSCH — артикулы и цены
• Полезные видео по ремонту генераторов у Рено Логан

Замена подшипников генератора на Рено Логан (Renault Logan) проводится при признаках износа или регулярном профилактическом ремонте. Сервисные мероприятия могут понадобиться, когда наблюдаются сбои электропитания или посторонние шумы во время работы.

Подшипники генератора Рено Логан 1.4-1.6 меняются комплектом, так как в узле располагаются малый и большой шарикоподшипник. При выборе запчастей необходимо учитывать, что в новых моделях установлены автогенераторы Bosch с мощностью от 98 А, до 2010 года автомобили без гидроусилителя руля комплектовались на 75 А (как на некоторых моделях Mitsubish).

Как меняются подшипники генератора Рено Логан 1.6 фирмы Bosch подробно изложено в пошаговой инструкции. Но сначала начнем с необходимой диагностики.

Определить неисправность можно по постороннему шуму, который издает генератор. Из-за старых деталей появляются люфта, посторонние звуки, шум. Новые шарикоподшипники со свежей смазкой, обеспечат плавное вращение, а шум исчезнет.

Почему не происходит включения охлаждения салона?

В числе причин отказа вероятно присутствие таковых неисправностей.

• Пришедшая в негодность магнитная муфта.
• Недостаточная герметичность патрубка с хладагентом или радиаторного узла, что особенно характерно для 1,6-литровых моторов.
• Поломки в охлаждающем контуре радиатора или испарителя.
• Когда компрессор кондиционера издает посторонние шумы, которые может спровоцировать износ подшипника или муфты.
• Пониженный уровень охлаждающего флюида.

Давайте детально рассмотрим каждую из поломок и методы по ее ликвидации.

• Если приходит в негодность муфта, то это вызывает отсутствие блокировки вала такого элемента как компрессор кондиционера. В качестве решения подходит наилучший вариант – полная замена дефектной муфты. Стоимость ремонтно-восстановительных работ сопоставима с ценой на новую деталь.
• При отсутствии признаков включения муфты следует склониться к проверке целостности контура с хладагентом. В числе возможных причин может присутствовать деформация (потеря герметичного состояния) трубки или охлаждающего радиатора. Устранение такого вида дефектов следует осуществлять в условиях специализированного сервиса, базирующегося на ремонте этих узлов.
• Когда в Рено Логан неисправна система охлаждения, происходит срабатывание предохраняющего клапана испарителя, расположенного на радиаторе, что приводит к сбросу повысившегося давления из контура дабы предотвратить повреждения его элементов. Здесь приходится устранять сразу две неисправности, подразумевающие восстановление системы и заполнение контура флюидом (фреоном). Ремонт весьма дорог.
• При появлении признаков износа подшипника, что подтверждается характерным шумом, рекомендуем направляться в сервис для получения ремонтных услуг.
• Если в системе возникает дефицит хладагента, то управляющая электроника отключает муфту и компрессор кондиционера. Заправкой системы занимаются специалисты, ведь перед этим они посредством определенных операций отыскивают и устраняют утечки в элементах контура (трубка, радиатор и пр.).

Ремонт радиатора

Перебои в работе кондиционирования могут быть связаны с тем, что различный мусор наполнил внутренности радиатора. Это может закончиться более серьезными проблемами работы автомобиля. Решаем проблему просто — чистим и моем радиатор. Перед работой по внешнему очищению снимаем его. Если данное действие невозможно сделать, работаем предельно собрано и аккуратно.

Хорошим вариантом очистки является компрессионная продувка сжатым воздухом. Заменой данной процедуре послужит хороший напор воды с добавлением различных химических препаратов. Если охлаждающая жидкость содержит в себе загрязняющие элементы, проводим полную промывку радиатора. Заливаем чистящее средство в машину, приводим двигатель в работу на 15-20 минут. Слить воду, и промыть систему охлаждения в течение трех раз дистиллированной водой.

• При профилактике работы радиатора следует произвести тщательный его осмотр на наличие трещин и других повреждений. Существует несколько простых и экстренных методов избавления от данной проблемы. Например: добавление внутрь сырого яйца или горчичного порошка. Работники автохимических предприятий предлагают использовать такие средства как, порошки-герметики или специальные растворы для возвращения к жизни радиатора.
• Хорошим средством починки радиатора при наличии необходимых деталей является «холодная сварка». Необходимый набор сварщика: холодная сварка, наждачная бумага, ацетон или чистый бензин. Очищаем поверхность с помощью бумаги и создаем искусственные неровности. Далее место обрабатываем бензином или ацетоном. Тщательно читаем инструкцию по использованию холодной варки. По ее окончании ждем некоторое количество времени, в зависимости от некоторых факторов. Герметичное соединение готово.

Выше были представлены некоторые виды поломок кондиционера компрессора. И методы их ремонта, выполненные своими руками. Вовремя выполненная профилактика работы компрессора позволит продлить срок службы и лишит вас потери времени и денег.

Существует ряд нехитрых правил, которые помогут при использовании системы кондиционирования:

• Если кондиционер включен, то необходимо, чтобы все окна в автомобиле оставались закрытыми.
• Всегда перед началом работы компрессора-кондиционера проветривайте салон. Спертый воздух, проходящий через кондиционер, приводит к неправильному эффекту.
• Во избежание запотевания стекол при эксплуатации кондиционера не забывайте включать печку.
• Проводите ежедневную оценку состояния окошка у ресивера-осушителя.
• Избавляйтесь от пыли по мере ее накопления, не затягивайте с уборкой и очисткой салона машины.

Выделяйте время на осмотр и ремонт автомобиля, и не бойтесь проводить ремонт деталей своими руками.

Диагностика, признаки неисправности, причины

Для этого потребуется отодвинуть трубку кондиционера. Процесс относительно сложный, но в конце статьи показана замена подшипников генератора Рено Логан 1. Разборка генератора, снятие и замена подшипников После демонтажа производиться разборка и замена подшипника генератора Рено Логан 1. Обычно этот процесс занимает минут, у опытных водителей минут.

Открутите крепежные болты защитной пластиковой крышки автогенератора, а затем щеткодержателя. Снимите щеткодержатель и реле регулятора. При квалифицированном ремонте одновременно проводится профилактика и проверка работоспособности реле. Так же осмотрите щеткодержатель на предмет неисправностей, состояние щеток. Чтобы разобрать корпус на две части, откручиваются три болта.

Тут потребуется крестовая отвертка. Через зазоры в лопастях вентилятора выкручиваем четыре винта, стягивающих генератор здесь иногда нужна ударная отвертка

Осторожно рассоединяем его половинки, при необходимости помогая себе отвёрткой, вставленной в зазор между обмотками и корпусом

При этом статорные обмотки должны остаться с задней крышкой, якорь с одетым на вал задним подшипником — с передней. Фиксируем якорь в тисках варианты: Иногда для успешного выполнения этой процедуры необходимо знать всю глубину великого русского языка, поэтому будьте осторожны, не сломайте крышку — она алюминиевая!

Шум, осевой или радиальный зазоры в подшипниках — достаточный повод для замены, хотя при капитальном ремонте генератора лучше менять их вне зависимости от состояния капитальный ремонт предполагает некоторый гарантированный послеремонтный ресурс, не так ли?

Контактные кольца иногда достигают в толщину мм, и их можно попытаться проточить, но уменьшать их диаметр более чем на миллиметр не стоит: Шкив проверяем на сохранение внешних повреждений и правильной формы рабочих поверхностей. При изношенных рабочих поверхностях ремни быстро начинают свистеть внешний признак проскальзывания и имеют весьма малый ресурс. Особенно подвержены этому штампованные из листового железа шкивы для клиновых ремней. Дефектом интегрального реле регулятора или отдельного щеткодержателя у некоторых генераторов считаем не только нарушения алгоритма работы электроники, но и механический износ щеток и их направляющих пазов.

При этом берем во внимание, что каталоги генераторных запчастей ориентированы в первую очередь на производителя генератора и его номер. Иногда они содержат рисунки или фотографии, либо геометрические размеры, так что образцы необходимых к замене деталей могут быть полезны

Запчасти стараемся получить из надежных источников и от нормальных производителей: На подшипниках закрытого типа можно в нарушение всех технологий осторожно снять шилом или иглой боковой пыльник для контроля и, при необходимости, добавки смазки

При покупке шкивов следует обращать внимание на вынос плоскости положения ремня — существуют варианты. Иногда проще заказать изготовление шкива токарю, при этом нужно требовать не только соблюдение размеров, но и соблюдение профиля канавки под ремень на максимальную глубину лучше сверять с новым ремнем , обеспечение чистоты рабочей поверхности шкива и облегчение шкива путем максимально возможного съема материала без ущерба для прочности. Подготовка закончена, начинаем собственно ремонт

Снимаем съемником задний подшипник. Подрезаем ножовкой по металлу кусочек старых колец в точке подключения проводов обмотки, отпаиваем провода обмотки от остатков колец

Подготовка закончена, начинаем собственно ремонт. Снимаем съемником задний подшипник. Подрезаем ножовкой по металлу кусочек старых колец в точке подключения проводов обмотки, отпаиваем провода обмотки от остатков колец.

Замеряем штангенциркулем глубину посадки контактных колец относительно торца якоря.

Особенности замены

В зависимости от комплектации автомобиля будут отличаться особенности ремонта, снятия ремня генератора на Рено Логан и установки нового элемента

В сети есть много фото и видео, которые подскажут, как разобрать, снять и поставить ремень генератора и поменять ролики, и на что обратить внимание

Комплектация включает ГУР и кондиционер

При наличии гидроусилителя руля и кондиционера менять ремень следует по такой инструкции:

• Работать со снятой клеммой напряжения аккумулятора, а под двигатель подкладывать шайбочки, чтобы он приподнялся.
• Снимается переднее правое колесо и защитный кожух мотора.
• Болт крепления ролика ключом на 13 поворачивают по часовой стрелке, одновременно прутом (длина диаметра 5–7 мм) фиксируется кронштейн натяжителя.
• Ролик достаётся из корпуса после выкручивания двух болтов крепления.
• Сборка выполняется в обратном порядке.

Вместе с ремнём следует заменить и ролики, и их составные элементы (кольца, приводы).

Комплектация с ГУР без кондиционера

Отсутствие кондиционера несколько изменяет схему ремонта ремня генератора. Чтобы сменить ремень и ролики, не нужны специальные инструменты. Они могут потребоваться только при необходимости подключения нового генератора.

• Сначала стоит проверить натяжение ремня, для чего в моторном отсеке его необходимо сжать и убедиться в исправности подшипников. При повышенном натяжении крепёжные шайбы ослабляются, при недостаточном — подтягиваются;
• После ослабляется регулировочный винт, меняется обводный ролик и подшипник;
• Обновляются все детали, требующие замены, и происходит сборка в обратной последовательности;

Отремонтировать узел проще, если использовать специальный тестер и схему, чтобы контролировать напряжение в сети.

Когда нужно менять подшипник

Суть проблемы кроется в том, что подшипник шкива компрессора задействован всё время, когда включен двигатель, независимо от того, включен кондиционер или нет. Даже зимой, когда вы почти не включаете кондиционер, подшипник шкива выполняет свою функцию. Выход из строя может произойти по естественным причинам в результате старения. Смазка подшипника густеет и во время работы он сильно нагревается.Также поломке способствует чрезмерное натяжение приводного ремня.

Последствия его выхода из строя могут быть самые неприятные. При подклинивании подшипника компрессора кондиционера может «съедаться» его посадочное место, что в конечном итоге приведёт к необходимости замены всего компрессора кондиционера или его передней половины, что в финансовом плане очень неприятно. Следующей ступенью в возможной череде неприятностей может быть разрыв приводного ремня шкива компрессора кондиционера и нанесение этим ремнём тяжелых «увечий» электропроводке и другим элементам двигателя, находящимся в подкапотном пространстве.

Также, возможно, появление вздутостей на капоте из-за ударов ремня по нему. Бывает, что под действием высоких температур повреждается обмотка электромагнитной муфты, что чревато её заменой. Высокие температуры также негативно действуют на сальник, что в результате приводит к замене детали. Как видим, вас может ожидать целый «букет» неприятностей из-за одного подшипника компрессора.

Несмотря на всю нашу любовь к нашим «четырёхколесным друзьям», зачастую мы чаще и больше заботимся о внешнем виде нашего «друга». Мы регулярно заезжаем на мойку, делаем полировку кузова, не забываем регулярно убирать и пылесосить салон. А что касается технического обслуживания и ремонта, то постоянно что-то мешает, постоянно откладывается на потом. Так вот, в случае с подшипником шкива компрессора откладывать на потом настоятельно не рекомендую.

Вполне возможно, что визуальный осмотр поможет определить неисправность. Конечно, это может быть ослабление приводного ремня генератора и его скрип. Элементарная подтяжка ремня решит проблему с визгом. Но, если ремень генератора или сам генератор ни причём, необходимо принимать экстренные меры. Замена подшипника в этом случае неизбежна.

Компрессор на Рено Логан

Автомобильный компрессор принимает на себя большую часть нагрузки во время работы кондиционера – именно по этой причине он ломается чаще других компонентов системы охлаждения. Менять компрессор достаточно дорого, поэтому, по возможности, автомобилисты предпочитают проводить ремонт устройства. Самостоятельный ремонт компрессора позволит сэкономить, но потребует от автовладельца больших временных затрат.

Основным признаком поломки автомобильного компрессора является невозможность включить кондиционер. Но есть и несколько других признаков, которые помогут выявить неисправный компрессор, даже если кондиционер пока включается. Определив проблему на раннем этапе, вы сможете быстро устранить ее. Поэтому рекомендуется грамотно обслуживать и систематически проверять систему кондиционирования.

Признаки скорой поломки компрессора

• изменившееся состояние масла для смазки устройства;
• разгерметизация фреонового контура;
• попадание влаги во фреоновый контур.

По состоянию масла можно определить, какая именно неисправность стала причиной сбоя в работе компрессора.

Изменения смазочного масла компрессора

• Цвет стал темнее и появился неприятный запах – это признаки перегрева компрессора. Такое случается из-за утечки фреона или при обогреве салона в мороз. Масло в данном случае требует срочной замены на новое, восстановить его посредством фильтрации уже не получится.
• Зеленоватый оттенок – значит, в состав попали соли меди. Такое происходит в результате проникновения в холодильный контур автомобильного кондиционера жидкости.
• Если жидкость не изменила свой цвет и присутствует лишь слабый запах, с ним еще некоторое время можно ездить.

Признаки утечки хладагента

• теплоизоляция потемнела;
• начинает включаться термозащита;
• начинает обгорать изоляция греющих труб;
• масло становится темным, от него пахнет гарью;
• при включенном кондиционере на трубках наружного блока образуется иней.

Если при разгерметизации кондиционера из него вытекло лишь небольшое количество хладагента, а само устройство при этом работало непродолжительное время, в сервис можно не обращаться, организовав восстановительные работы самостоятельно.

Замена подшипника компрессора кондиционера Рено Логан

Прежде чем, что-либо делать с компрессором кондиционера, надо снять ремень привода агрегатов. Поэтому рассмотрим рисунок, где показано расположение компрессора кондиционера и схема установки ремня привода агрегатов.

РИС.1. 1.Шкив компрессора кондиционера. 2.Опорный ролик. 3.Ремень привода агрегатов. 4.Шкив коленчатого вала. 5.Натяжной ролик. 6.Шкив насоса гидроусилителя руля. 7. Шкив генератора.

Чтобы снять ремень, надо ослабить его натяжение. Для этого накидным ключом или торцевой головкой на 13 мм ослабляем болт натяжного ролика и, преодолевая сопротивление натяжной пружины, поворачиваем кронштейн по часовой стрелке до тех пор, пока отверстие на кронштейне не совместится с углублением в блоке, предназначенном специально для этого. Когда эти отверстия совместились, можно вставить туда ключ шестигранник подходящего размера, для фиксации кронштейна в таком положении.

Как видно из рисунка, компрессор работает от приводного ремня, который вращает шкив. Сам шкив крутится постоянно, пока работает двигатель, но компрессор работает только тогда, когда вы включаете кондиционер. Происходит это из-за того, что в шкиве встроена электромагнитная муфта. Когда вы включаете кондиционер, эта муфта фиксирует вал компрессора и его шкив. Вал начинает вращаться, и компрессор начинает перекачивать хладагент по системе кондиционера.

Отсюда следует, что подшипник шкива работает постоянно, износ его происходит всегда, даже зимой, когда про кондиционер никто и не вспоминает. Вследствие этого подшипник является одним из самых слабых мест в системе кондиционирования воздуха. Рекомендую один раз в неделю включать кондиционер на 10-15 минут .

Особенно зимой, когда смазка в подшипнике загустеет, вследствие этого шарики вращаются затруднено, подшипник начинает перегреваться, сепаратор его разрушается и поэтому шарики уже располагаются в подшипнике неравномерно, начинает появляться посторонний шум в подкапотном пространстве.

Шум подшипника

Если этот шум появляется (или характер его меняется) при включении кондиционера, или, наоборот, при выключении, то можно не сомневаться в чём причина его появления.

Если вы обнаружили такой шум, и определили, что он исходит от подшипника компрессора то лучше его как можно быстрее заменить. Иначе ведь он может заклинить, а это приведёт к разрыву приводного ремня. Либо что ещё хуже, от перегрева подшипника начинает плавиться изоляция, в обмотке электромагнитной муфты приводя к её замыканию. Это значит, вам придётся тогда менять не только подшипник, а ещё и муфту. А это все, стало быть, приходится нести дополнительные финансовые расходы. Да и работы становится на порядок больше!

• Головкой на 14 мм, открутил центральную гайку шкива.
• Поддел плоской отвёрткой треугольную пластину и снял её вместе с прижимной муфтой. Под прижимной муфтой находится электромагнитная муфта, поэтому действовать отвёрткой надо осторожно, чтобы не повредить обмотку муфты.
• После этого отсоединил разъем электромагнитной муфты, чтобы провода впоследствии не мешали съёму шкива.
• Под прижимной муфтой стоит стопорное кольцо, которое держит шкив, чтобы он не соскочил с вала компрессора. Аккуратно, отвёрткой снял это кольцо.
• Вставив между шкивом и корпусом компрессора не большую монтажку и постепенно, действуя ею как рычагом по кругу, снял сам шкив с вала компрессора.
• После снятия шкива, вынул электромуфту из шкива.

Подшипник двухрядный, закрытого типа имеет размеры: внутренний диаметр 35 мм, наружный 52 мм и высота 20 мм. Взяв деталь в качестве образца, поехал в магазин и приобрёл аналогичный ему подшипник. Честно говоря, искал деталь по образцу, поэтому сравнивал размеры, и не обращал внимания на обозначение. На обозначение не смотрел, потому что в разных фирмах они обозначаются по-разному, поэтому сравнивал только по размерам.

Прежде чем поставить его на своё место, вскрыл защитные крышечки с обеих сторон. Как оказалось, там смазки, что называется «кот наплакал». Смазал литолом с двух сторон и поставил на место крышечки.

Протерев и смазав посадочное место в шкиве, поставил подшипник, используя головку на 30 мм в качестве оправки, аккуратно и не спеша забил его на своё место, при помощи резинового молотка. Киянку использовал для того чтобы не повредить подшипник и края его посадочного места. Ещё хочу сказать, во время запрессовки подшипника надо внимательно следить за тем, чтобы подшипник входил на своё место, ровно и без перекосов.

После того как забил подшипник в своё посадочное место, зубилом немного завальцевал для надёжности края с четырёх сторон.

Затем установил на вал компрессора шкив, разместил там электромагнитную муфту и поставив прижимную муфту, закрутил центральную гайку.

Далее установив ремень привода агрегатов согласно его схеме, вытащил шестигранник, фиксирующий кронштейн натяжного ролика. Так как натяжение ремня в этом случае происходит автоматически, то просто ключом затянул натяжной ролик.

Завёл двигатель, сначала послушал его, нет ли посторонних шумов. Потом включил кондиционер и проверил его работу. Все было нормально, кондиционер работал, шума не было. Значит, работа выполнена с блеском!

Скажу, конечно, повозиться мне пришлось много, потому что компрессор не снимался со своего места, а места для работы там мало! Но всё-таки я сделал это. Одно радует, что при этом сэкономились три-четыре тысячи рублей. Да и при этом не пришлось ехать на сервис, так как, из-за большего наплыва автомобилей надо долго ждать своей очереди на ремонт. В общем, избежал всей этой канители.

Хоть и провозится с машиной потеряв время, но результаты труда радуют.

Желаю дорогой читатель проделав такую работу получить удовлетворение.

Меняем подшипник компрессора кондиционера Рено Логан

Инструменты

• Необходимо поднять автомобиль при помощи домкрата, чтобы снять переднее правое колесо.
• Далее следует снять колесо и правый щиток, защищающий от грязи.
• Ослабить натяжение и снять ремень муфты.

Сняли ремень и получили доступ к компрессору кондиционера

Первый вариант

• Компрессор не снимается полностью. В связи с этим трубки не отсоединяются и хладагент не сливается. При ремонте компрессор находится в подвешенном состоянии, однако для целей замены подшипника этого обычно достаточно.
• В шкив вворачивают 3 винта 6×10 c широкими шляпками, откручивается центральный болт шкива компрессора.
• Съемником стопорных колец стягивается муфта с оси. Следует обратить внимание, что регулировочные шайбы под ней могут соскользнуть, поэтому стоит заранее озаботиться о подставке, чтобы не потерять их.
• Достается стопорное кольцо и снимается шкив – все при помощи съемника.

Извлекаем стопорное кольцо

Второй вариант

При обоих вариантах важно произвести смазку направляющего выступа подшипника на компрессоре.
