Рено логан замена грм 16кл

Дешевле дилера на Сохранение гарантии Renault.

• Замена ремня ГРМ Рено Логан 1,6 8 клапанов — р
• Замена ремня ГРМ Рено Логан 1,6 16 клапанов — р
• Замена ремня ГРМ Рено Логан 1,4 8 клапанов — р

Ремень ГРМ — это зубчатый резиновый ремень привода газораспределительного механизма двигателя автомобиля. В Рено Логан он цепляется за зубья шкивов коленчатого и распределительного валов. и служит для соединения и синхронизации их вращения.

Если своевременно менять привод ГБЦ, то это даст автовладельцу возможность избежать многих проблем. В частности, если на Рено Логан замена ремня ГРМ не будет периодически проводиться, то при его обрыве капремонт двигателя неизбежен. А затраты на его ремонт несравненно выше, чем цена планового ТО на станции техобслуживания.

В условиях нашего автосервиса выполняется замена ремня ГРМ Логан всех поколений со всеми моделями ДВС. Специалисты сервисного центра в совершенстве знают все особенности этой процедуры и проведут её в сжатые сроки.

Рено Логан — бюджетный автомобиль с простой конструкцией, ремонт которого не требует много времени, а потому является дешёвым. Даже полноценная замена ремня ГРМ Логан на оригинальный новый компонент не потребует серьёзных затрат и не влетит автовладельцу «в копеечку».

Когда нужно менять ремень ГРМ на Renault Logan?

При обрыве ремня ГРМ всегда происходит встреча клапанов с поршнями. Клапаны загибаются и перестают выполнять возложенную на них функцию.

Согласно регламенту автопроизводителя, проверка состояния зубчатого ремня осуществляется один раз в 15 тыс. км, а замена — с периодичностью в 60 тысяч. Но в российских условиях на Рено Логан замену ремня ГРМ лучше выполнять уже после 45–50 тыс. км пробега либо 1 раз в 4 года — если за этот период машина не накрутит пробег в полсотни километров.

Нельзя продолжать ездить на автомобиле после 60 тыс. км пробега со старым ремнем, даже если внешне он и ролик (ролики) выглядят идеально.

Внутренние повреждения, возникающие из‐за естественного старения, вы не определите на глаз.

Ремень меняется досрочно, если:

• на его поверхности следы масла;
• заклинила помпа или ролик ГРМ;
• есть внешние признаки нарушения целостности ремня: трещины, отслаивания, надрывы;
• ремень перескочил на один или несколько зубьев.

Попадание масла на ремень очень опасно. Под его воздействием резина быстро разрушается, обрыва вряд ли удастся избежать. Необходимо не только поменять ремень, но также выявить и устранить причину, по которой смазка попала под крышку ГРМ. Чаще всего это происходит из‐за износа сальников валов.

Артикулы

Автомобили Renault Logan для российского рынка оснащались бензиновыми силовыми установками 3 видов:

• 1.4 литра K7J (75 л.с. и 8 клапанов);
• 1.6 литра K7M (84 л.с. и 8 клапанов);
• 1.6 литра К4М (102 л.с. и 16 клапанов).

Рестайлинг 2008 года не затронул силовые установки, компонент ГРМ остались прежними.

В связи с тем, что на первых двух моторах стоит по одному распределительному валу, а на третьем — два распредвала, ремни имеют разное число зубцов и разную длину.

У двигателей K7J и K7M ремни имеют по 96 зубьев. Они считаются заменяемыми. Их оригинальные номера таковы:

• ремкомплект, включающий в себя ремень, ролик и помпу: 7701472725;
• ремень: 7700273279,7700273280, 7700273611, 7700273650, 8200537021;
• ролик: 7700273277, 8200102612, 8200211784;
• помпа: 7700861686, 8200146298.

Ремнем ГРМ приводится в действие и водяной насос (помпа), поэтому менять нужно и эту деталь. Не поменять помпу равносильно тому, что не заменить ролик.

На 16-клапанном К4М другая ГБЦ, в которой два распределительных вала. В приводе ГРМ-механизма уже 2 ролика, сам ремень — более длинный (132 зуба). Но помпа точно так же приводится в действие зубчатым ремнем, а значит, менять нужно и ее.

• комплект ГРМ без помпы: 130C17529R, 7701477014;
• с помпой: 7701471974;
• ремень: 7700101248, 7700113558, 8200537026;
• натяжной ролик: 77 00 108 117, 8200244615;
• паразитный (ведущий) ролик: 7700 107 150;
• помпа: 7700105176, 8200428447.

Как поменять ремень ГРМ на Логане?

Рассмотрим процедуру замены на восьмиклапанном двигателе. Понадобится:

• домкрат;
• подпорка для поднятой машины;
• набор инструмента;
• динамометрический ключ;
• запчасти (комплект ГРМ).

Порядок выполнения работ таков:

• Поднимите автомобиль на подъемнике или поддомкратьте его со стороны правого переднего колеса. Установите подпорку и уберите домкрат.
• Снимите колесо, защиту двигателя и пластиковый подкрылок, так как он мешает откручивать шкив коленвала.

• Теперь отворачивайте гайку на 18, крепящую шкив. Для фиксации вала на МКПП включите высшую передачу и держите в нажатом положении тормозная педаль. Тут без помощника не обойтись никак.
• Под масляный поддон двигателя поместите широкую доску и немного поддомкратьте силовой агрегат. Доска нужна, чтобы домкратом не повредить поддон.
• Двигатель крепится на раме подушкой на 3 болтах. Открутите их и еще 2 болта, которыми опора крепится к лонжерону. Все болты на 16.
• Демонтируйте подушку двигателя.
• Снимите ремень генератора при помощи ключа на 13.
• Теперь демонтируйте верхнюю часть кожуха ГРМ, которую держат шесть болтов на 13 и на 10 мм. Затем нижнюю, ее держат 2 болта на 8 мм.
• Выставьте коленвал в положение ВМТ первого цилиндра (при этом метка шестерни распредвала станет напротив буквы D, выбитой на ГБЦ).

• Открутите натяжитель ремня, который крепится с помощью болта на 16 мм.
• Теперь снимите старый ГРМ‐ремень и его ролик.
• Установите новые запчасти. Обратите внимание на метки с внутренней стороны ремня — они должны соответствовать меткам на шестернях коленчатого и распределительного валов. На наружную часть ремня нанесена стрелка, по которой ремень должен вращаться при работе.

• Проверните несколько раз коленвал и посмотрите, не сбились ли метки.
• Если все в порядке, выполняйте сборку в обратном порядке.

Есть ли разница в ремонте моделей на 8 и 16 клапанов?

Разница есть. Первый момент — это количество роликов (на 16 клапанах их 2), второй — наличие меток, по которым производится установка. На 16‐клапанной модели важно правильно выставить 2 распредвала относительно друг друга. Для этого нужны дополнительные инструменты: шаблон для фиксации валов, стопорящий коленвал болт, шестигранные ключи. С 8‐клапанной машиной сладить проще.

Замена ГРМ Рено Логан 16 клапанов на двигателе К4М

Эта модель автомобиля разработана конструкторами компании Рено, производится на автомобильном заводе в Румынии. Машина представляет собой бюджетный вариант, пользуется большой популярностью среди автолюбителей многих стран, часто используется в качестве такси. С 2005 года производство запущено в Москве. С 2014 года в г. Тольятти производят Рено Логан 2 поколения. В двигателе клапанный механизм приводится в движение зубчатым ремнём, поэтому полезно узнать о том, как выполняется замена ГРМ Логан 16 клапанов.

• О двигателе
• Процедура замены
• Сроки замены

Кроме 8 клапанных силовых агрегатов на Логан устанавливают моторы, у которых в ГБЦ установлены два распредвала, 16 клапанов. Рабочий объём двигателей составляет 1600 см 3 при степени сжатия 9,8 единиц. Это модели К4М и более новая модификация Н4МК, мощность первого составляет 102 л.с, второй более мощный, отдаёт уже 113 л.с. На последней модификации двигателя Н4МК в приводе ГРМ работает цепь. Моторы работают в паре с «механикой», а также АКПП.

Рено Логан с двигателем К4М

Двигателю К4М присущи определённые достоинства:

• Высокая надёжность мотора, ресурс работы может быть более 400 тыс. км пробега.
• Низкая шумность, при работе отсутствует вибрация.
• Стала более эффективной система охлаждения двигателя.

Вместе с тем имеются некоторые недостатки этого силового агрегата:

• Дорогие запасные части.
• Обрыв ремня в приводе ГРМ приводит к повреждениям клапанов.
• Некоторые проблемы при разгоне машины.

Нельзя сказать, что заменить изношенные детали в приводе ГРМ «пустяковое» дело, имеются определённые трудности. Большинство владельцев не желают «заморачиваться» этой проблемой, доверяют работу работникам специализированных центров. При наличии навыков ремонта, обслуживания автомобиля эту процедуру можно выполнить самостоятельно. Работу выполняют в гараже над смотровой ямой, на подъёмнике или эстакаде, на любой ровной площадке. Кроме приобретения новых запасных частей понадобиться приготовить инструмент и приспособления:

• Автомобильный домкрат.
• Надёжную подставку под кузов автомобиля.
• Противооткатные башмаки. Набор гаечных ключей (рожковые, головки).
• Фиксаторы для двух распредвалов и коленвала.

Проводить замену без фиксаторов не следует, можно допустить ошибку, которая повлечёт за собой большие проблемы с ремонтом мотора. Автомобиль устанавливают на выбранном для работы месте, затягивают трос ручного тормоза, под задние колёса устанавливают тормозные башмаки. Далее следует «сорвать» колёсные болты переднего колеса. Домкратом поднимают автомобиль с правой стороны, устанавливают под кузов упор, снимают правое переднее колесо. В арке этого колеса снимают защиту из пластика, она закреплена клипсами. После этого порядок работы будет примерно таким:

• Домкратом через прокладку поднимают двигатель с правой стороны. В образовавшийся зазор между поддоном и балкой устанавливают прокладку из дерева подходящей толщины, снимают домкрат.
• Далее понадобится накидной ключ на «18», чтобы ослабить болт крепления опоры двигателя к её кронштейну.
• В моторном отсеке на кронштейне опоры двигателя закреплены трубки подачи топлива, отвода паров топлива. Освобождают их от держателей, отводят в сторону.

• Отсоединяют жгут проводов.
• Отсоединяют кронштейн опоры от клапанной крышки, следует вывинтить три болта ключом на «16». Таким же образом поступают с нижним креплением опоры двигателя. Снимают опору вместе с кронштейном.
• Теперь нужно демонтировать защитную крышку ГРМ. Отворачивают три болта, две гайки, понадобиться на «13». Вынимают её из моторного отсека.

Снятие верхней крышки ГРМ

• Теперь снимают ремень, который приводит во вращение вспомогательные механизмы.
• Головкой на «8» отворачивают крепление нижней крышки механизма ГРМ.
• Выставляют установочные метки.

Проворачиваем коленвал за шкив

• Отпускают ключом на «13» болт крепления натяжного ролика, проворачивают его против часовой стрелки для ослабления натяжения привода, снимают ремень с двигателя.
• Производители рекомендуют одновременно с ремнём производить замену роликов, натяжного, обводного. Для этого их снимают с мотора.
• Установка новых запасных частей производится в последовательности, обратной их снятию. Перед этим ещё раз тщательно проверяют положение установочных меток.

На шкивах распредвалов, коленвала производители не делают меток для правильной установки фаз газораспределения. Для правильной их установки следует выполнить следующие операции:

• Далее следует провернуть коленвал таким образом, чтобы пазы распредвалов стали строго в горизонтальном положении.
• Для фиксации распредвалов в этом положении в их пазы устанавливают фиксатор из металлической пластины толщиной 5 мм.

• Поршни 1 и 4 цилиндров при этом должны находиться в положении ВМТ. Для проверки этого положения в блоке имеется резьбовое отверстие М10. В него следует ввернуть болт, резьбовая часть которого должна иметь длину 75 мм. Когда поршни 1 и 4 цилиндра займут положение ВМТ, болт будет упираться в специальную площадку коленвала, не даст ему поворачиваться по часовой стрелке. Вместо такого винта можно применить болт, который крепит в верхней части коробку к блоку цилиндров. На этот болт наворачивают две гайки и фиксируют их в таком положении, когда длина резьбовой части будет равна 75 мм.
• На передней части блока под 1 цилиндром головкой Е14 следует вывернуть технологическую заглушку, затем ввернуть болт-фиксатор коленвала. Он должен полностью зайти на длину 75 мм.

Отверстие блока цилиндров для стопора коленвала

«Ходимость» ремня зависит от многих факторов, в том числе от правильного его натяжения. На роликах последней модификации производители наносят стрелки, которые показывают направление движения для натяжения привода ГРМ. Шестигранником поворачивают натяжное устройство до тех пор, пока флажок не будет совмещён с правым краем пластины на корпусе ролика натяжения.

В инструкции по эксплуатации и обслуживании автомобиля производители указывают пробег машины, после которого нужно поменять ремень в приводе ГРМ. Обычно он не должен превышать показатель пробега 60 тыс. км. Эта цифра пробега может быть скорректирована владельцем машины. Он может быть уменьшён в том случае, если эксплуатация транспортного средства происходит в тяжёлых условиях. Применение запасных частей низкого качества также уменьшает срок эксплуатации детали. Плохое состояние двигателя способствует ускоренному износу ремня. Особенно опасно попадание технических жидкостей в рабочую зону привода ГРМ. Ремень разрушается, после этого необходим капитальный ремонт мотора. Исходя из этого можно утвердительно сказать, что замена ремня должна выполняться при пробеге равном 50–60 тыс. километров.

Сегодня это довольно известный автомобиль для регионов РФ и других стран Европы и Азии. Задумка у конструкторов о разработке этой модели появилась в 1998 году. Первый показ изготовленной машины был в 2004 году, производство находилось в Румынии. Первоначально этот автомобиль предназначался для стран третьего мира, но вскоре он появился во многих других странах. С 2005 года его сборку стали выполнять в Москве.

В 2008 году был осуществлён рестайлинг этой модели, а с 2012 года выпускают второе поколение Логанов. В приводе механизма клапанов устанавливают ремень, поэтому многим будет интересно узнать о том, как производится замена ремня ГРМ на Рено Логан 8 клапанов.

• Об автомобиле
• Процедура замены
• Сроки замены

Комплектуется этот автомобиль этой модели в зависимости от страны, в которую он будет поставляться. Это касается также и моторов, рабочий объём которых может быть от 1 тыс. см 3, до 1600 см 3. Для регионов РФ предназначены моторы следующих модификаций:

• Движок 1,4 MPi имеет рабочий объём 1400 см 3, 8 клапанов в ГБЦ.
• Мотор 1,6 MPi с рабочим объёмом 1600 см 3, 8 клапанов в ГБЦ.
• Двигатель К4М, имеющий рабочий объём 1600 см 3, 16 клапанов.

Главной особенностью этой линейки моторов является тот факт, что привод клапанного механизма ГРМ использует зубчатый ремень. Отличие ремней для моторов с 8 и 16 клапанами заключается в его длине, количестве зубьев. Силовые агрегаты могут работать совместно как с механическими коробками перемены передач, так и с АКПП. Эта модель автомобиля очень популярна среди таксистов РФ и стран СНГ, так как проста в обслуживании, имеет приличный ресурс до капитального ремонта.

1,6 MPi двигатель на Renault Logan

Цепь или ремень

При рассмотрении технических условий разрабатываемого автомобиля конструкторами рассматривался вопрос о том, каким образом осуществить привод клапанного механизма ГРМ. Цепь считалась более надёжным элементом привода в этом механизме, однако уже много моторов в этом приводе имеют ремень. Его применение в приводе позволяет сократить длину силового агрегата, который в моторном отсеке установлен поперечно.

Если соблюдать все рекомендации по обслуживанию мотора, использовать качественные расходные материалы, это позволит длительный период использовать двигатель без существенных проблем. Поэтому в споре что применить в приводе ремень или цепь в моторах Рено Логан, победу одержал зубчатый ремень.

Любой силовой агрегат автомобиля, имеющий в приводе механизма ГРМ зубчатый ремень, нуждается в его периодической замене. Многие владельцы доверяют проведение этой операции специалистам СТО, но выполнить её вполне под силу владельцу машины. Специального оборудования или инструмента искать не придётся. Замену изношенной запасной части можно выполнить в гараже, на эстакаде и даже на ровной площадке. Кроме приобретения необходимых расходных материалов, водителю следует приготовить:

• Автомобильный домкрат.
• Надёжный упор под кузов автомобиля.
• Противооткатные башмаки.
• Набор с гаечными ключами.
• Ветошь.

Схема ГРМ на 8-ми клапанном двигателе

Работу следует начинать с установки машины на выбранном для работы месте. Затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Далее следует «сорвать» колёсные болты правого переднего колеса. Домкратом поднимают правую переднюю часть машины, под кузов устанавливают надёжную подставку, снимают правое переднее колесо. Теперь в арке колеса необходимо демонтировать защитный кожух. Который закрывает доступ к шкивам коленвала.

Далее порядок действий будет таким:

• Ключом на 13 ослабляют натяжение ремня генератора, снимают его с двигателя.
• Теперь понадобиться головка на 18, чтобы открутить болт коленвала для снятия шкива генератора.
• Далее следует переместиться под низ автомобиля, отвинтить 6 винтов защитного поддона картера мотора, снять его.
• Силовой агрегат необходимо приподнять, для этого используют домкрат, предварительно установив между ним и поддоном прокладку из дерева, другого подходящего материала.
• Работе будет мешать трубка демпфера, ключом на 10 отворачивают винт крепления, снимают трубку.
• Теперь снимают держатель для трубки продувки адсорбера, демпфер.
• Следующим шагом будет снятие растяжки, которая зафиксирована двумя болтами.
• После этого головкой на 16 выворачивают два болта крепления верхней подушки двигателя, далее три болта крепежа её к защитной крышке механизма привода ГРМ.
• Снимают опору, убирают из моторного отсека.
• Отворачивают крепёж защитной крышки ГРМ, которая удерживается 6 болтами. Два из них под ключ на 16, три на 13, один на 8. Вынимают крышку из моторного отсека.

Снятие нижней крышки ГРМ

Ослабляем натяжение ролика

Эффективная работа мотора зависит от многих факторов, одним из них является правильная установка фаз газораспределения. Впускные и выпускные клапаны должны открываться в строго определённые моменты работы мотора. Для этого при сборке шкивы коленвала, распредвала устанавливают по меткам. На шкивах имеются риски, которые должны совпадать с метками на блоке цилиндров, клапанной крышке головки блока. Риска шкива распредвала должна находиться напротив буквы D отлитой на клапанной крышке. Риска шкива коленвала также направлена на метку блока цилиндров. При необходимости установки меток поворачивают коленвал за болт крепления шкива.

Длительность периода эксплуатации ремня в приводе механизма ГРМ зависит от нескольких факторов, одним из них является правильное его натяжение. Эту операцию выполняют специальным ключом, если его нет в сумке с инструментом, можно использовать свёрла с подходящим диаметров к отверстиям в натяжном ролике. Ключ или свёрла устанавливают в отверстия ролика, поворачивают его против часовой стрелки, при этом следует поворачивать зубчатый ремень. Он должен повернуться на угол примерно 60–70 градусов от первоначального состояния. Если это достигнуто, затягивают болт крепления ролика механизма натяжения.

После этого поворачивают шкив коленвала на два оборота, проверяют положение установочных меток. Если их положение не нарушилось, продолжают установку снятых ранее деталей. Для натяжных роликов нового поколения имеется особенность натяжения ремня. Его поворачивают по стрелке на корпусе до совпадения метки с вырезом на ролике.

Любая деталь двигателя, в том числе зубчатый ремень в приводе ГРМ, имеют свой ресурс. Изготовитель автомобиля рекомендует не превышать срок службы ремня более чем 60 тыс. км пробега. Владелец машины может корректировать эту цифру, так как срок службы зависит от условий эксплуатации машины, качества используемых запасных частей, технического состояния двигателя. Если в процессе эксплуатации мотора износились сальники коленвала, распредвала, возможно появление следов моторного масла в зоне работы механизма ГРМ.

Попадание технических жидкостей на тело ремня значительно сокращает срок его службы. Поэтому рекомендуется при выполнении технического обслуживания машины осматривать двигатель, если обнаружены следы моторного масла, подтекание следует немедленно устранить.

Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,4–1,6 (8V) Renault Logan, Sandero

Выход из строя ремня привода газораспределительного механизма (ГРМ) (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому в соответствии с регламентом технического обслуживания автомобиля замену ремня проводим через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния.

При каждом техническом обслуживании рекомендуем проверить состояние ремня. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания.

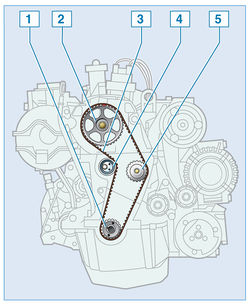

Схема привода газораспределительного механизма:

1 – зубчатый шкив коленчатого вала;

2 – зубчатый шкив распределительного вала;

3 – ремень привода ГРМ;

4 – натяжной ролик;

5 – зубчатый шкив насоса охлаждающей жидкости

На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Для оценки состояния и замены ремня привода ГРМ снимаем правую опору силового агрегата (см. «Замена опор силового агрегата») и правый грязезащитный щиток моторного отсека (см. «Снятие грязезащитных щитков моторного отсека»).

Снимаем верхнюю крышку ремня привода ГРМ.

Головкой «на 18» с трещоткой проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов и визуально оцениваем состояние ремня.
Проверку и регулировку натяжения ремня привода ГРМ завод-изготовитель рекомендует выполнять с использованием специального прибора – тензометрического тестера.

Без прибора можно приблизительно оценить натяжение ремня.

Для регулировки натяжения ремня следует снять нижнюю крышку.

Головкой «на 8» с трещоткой отворачиваем два болта крепления нижней крышки ремня привода ГРМ.

Болты крепления нижней крышки ремня привода ГРМ (для наглядности показано на снятом двигателе)

Снимаем нижнюю крышку ремня привода ГРМ.

Ослабив ключом «на 16» затяжку гайки крепления натяжного ролика, специальным ключом (подходит ключ для натяжения ремня привода ГРМ переднеприводных автомобилей ВАЗ) поворачиваем ролик против часовой стрелки, натягивая ремень.
В этом положении ролика затягиваем гайку его крепления. Провернув коленчатый вал по часовой стрелке за болт крепления его шкива на два оборота, снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем снятые детали в обратной последовательности.

Головкой «на 18» отворачиваем болт крепления шкива коленчатого вала и вынимаем отвертку из окна картера сцепления.

Снимаем шкив коленчатого вала.
При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

Для последующего проворачивания коленчатого вала необходимо ввернуть на место болт крепления шкива.

Чтобы болт полностью ввернулся в резьбовое отверстие носка коленчатого вала, устанавливаем между болтом и носком вала проставку (втулку или набор шайб).

Перед снятием ремня, чтобы не нарушить фазы газораспределения, необходимо установить коленчатый и распределительный валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Головкой «Е-14» выворачиваем технологическую пробку из резьбового отверстия в блоке цилиндров, расположенного на передней стороне блока, в районе 1-го цилиндра — под датчиком сигнализатора аварийного давления масла (для наглядности показано на снятом двигателе).

В качестве установочного пальца можно использовать болт верхнего крепления коробки передач к блоку цилиндров (для наглядности показано на снятом силовом агрегате).

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива.

Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.

Ослабив затяжку гайки крепления натяжного ролика, поворачиваем ролик по часовой стрелке, уменьшая натяжение ремня привода ГРМ.

Снимаем ремень привода ГРМ.

После снятия ремня коленчатый и распределительный валы не вращаем во избежание утыкания клапанов в поршни.
При замене ремня также следует заменить натяжной ролик.

Установив ремень на шкив коленчатого вала, заводим ремень под натяжной ролик и надеваем на шкивы распределительного вала и насоса охлаждающей жидкости. Натягиваем ремень привода ГРМ, как показано выше.

Вывернув установочный палец из отверстия в блоке цилиндров, проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива до момента совпадения метки на шкиве распределительного вала с меткой на крышке головки блока цилиндров. Затем вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ поршней 1-го и 4-го цилиндров (см. выше) и при необходимости повторяем установку ремня.

Выворачиваем палец из отверстия в блоке цилиндров и устанавливаем на место резьбовую проб ку. Снятые детали устанавливаем в обратной последовательности.

Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом (см.«Приложения»).

Для надежной работы двигателя и обеспечения заданного срока службы ремня привода ГРМ лучше проверить регулировку ремня на сервисе с применением тензометрического датчика.

Видео по теме «Проверка состояния газораспределительного механизма двигателя 1,4–1,6(8V) Рено Логан, Сандеро»

Проверка состояния ремня ГРМ Renault Duster

Как проверить ремень грм

Как определить нужно менять ремень ГРМ?

Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (16V) Renault Logan, Sandero

В соответствии с регламентом технического обслуживания ремень привода газораспределительного механизма (ГРМ) заменяем через каждые 60 тыс. км пробега или через 4 года (что наступит раньше) независимо от его состояния.

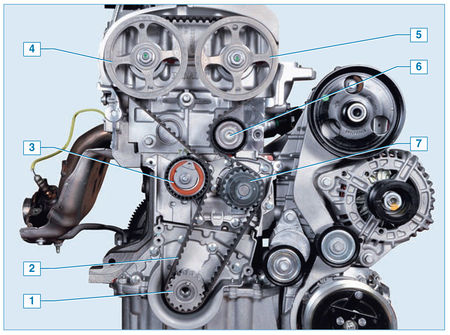

Привод газораспределительного механизма:

2 – ремень привода ГРМ;

3 – ролик натяжного устройства;

4 – зубчатый шкив распределительного вала привода выпускных клапанов;

5 – зубчатый шкив распределительного вала привода впускных клапанов;

6 – опорный ролик;

7 – зубчатый шкив насоса охлаждающей жидкости

Работу выполняем на смотровой канаве или эстакаде.

Выход из строя ремня (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. Поэтому рекомендуем при каждом техническом обслуживании автомобиля проводить проверку состояния ремня. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла.

Для наглядности операции показываем на демонтированном двигателе.

Оценить натяжение ремня можно по расположению указателей автоматического натяжного устройства ремня.

При нормальном натяжении ремня подвижный указатель 1 должен совпадать с выемкой неподвижного указателя 2 натяжного устройства (для наглядности показано при снятой нижней крышке привода ГРМ).
Если подвижный указатель смещен относительно неподвижного:

– против часовой стрелки – натяжение ремня недостаточно;

– по часовой стрелке – ремень перетянут.

В обоих случаях следует отрегулировать натяжение ремня.

Ослабив ключом «на 13» затяжку гайки крепления натяжного устройства, шестигранником «на 6» поворачиваем ролик по часовой стрелке, натягивая ремень.
Удерживая ролик в этом положении, затягиваем гайку крепления натяжного устройства. Провернув коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов, снова проверяем натяжение ремня и при необходимости повторяем регулировку. Устанавливаем снятые детали в обратной последовательности.

Для замены ремня привода ГРМ снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,6 (16V)»).

Снимаем верхнюю (см. выше) и нижнюю крышки привода ГРМ.

Снимаем шкив привода вспомогательных агрегатов.
При затруднении в снятии шкива равномерно поддеваем его с разных сторон монтажной лопаткой.

На шкивах коленчатого и распределительных валов нет специальных установочных меток.

Чтобы не нарушить фазы газораспределения, перед снятием ремня привода ГРМ необходимо установить коленчатый и распределительные валы в положение ВМТ (верхней мертвой точки) такта сжатия 1-го цилиндра.

Для проворачивания коленчатого вала вворачиваем на место болт крепления шкива привода вспомогательных агрегатов, установив между шайбой болта и торцом вала проставку (втулку или набор шайб).

Для определения положения распределительных валов необходимо извлечь две резинометаллические заглушки из отверстий в левом торце головки блока цилиндров.

Снимаем резонатор воздушного тракта (см. «Замена сменного элемента воздушного фильтра двигателя 1,6 (16V)»).

Эскиз приспособления для фиксации распределительных валов.

Устанавливаем приспособление в пазы валов.
Для проверки нахождения коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров в блоке цилиндров предусмотрено отверстие с резьбой М10, в которое необходимо ввернуть специальный установочный палец с длиной резьбовой части 75 мм. При нахождении коленчатого вала в положении ВМТ поршней 1-го и 4-го цилиндров палец должен упереться в отфрезерованную площадку на щеке коленчатого вала и заблокировать вал при попытке провернуть его по часовой стрелке.

На болт наворачиваем две гайки и законтриваем их так, чтобы длина резьбовой части была равна 75 мм.
Изготовленное приспособление — установочный палец вворачиваем в резьбовое отверстие блока цилиндров.

Если при вворачивании установочного пальца вы почувствуете, что он уперся, а торец гайки на пальце при этом не соприкоснется с торцем бобышки отверстия в блоке цилиндров (между гайкой и бобышкой останется зазор), то немного проворачиваем коленчатый вал против часовой стрелки за болт крепления шкива. Затем вворачиваем установочный палец в отверстие блока до конца (до соприкосновения торцов гайки пальца и бобышки отверстия в блоке) и проворачиваем коленчатый вал по часовой стрелке до упора площадки щеки в палец.

Ключом Torx T-50 отворачиваем винт крепления опорного ролика.

Снимаем опорный ролик и втулку ролика.
Устанавливаем новый опорный ролик в обратной последовательности.

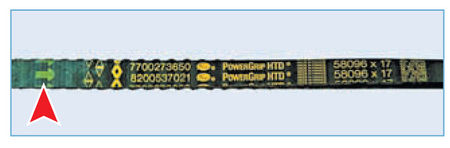

При установке нового ремня привода ГРМ, на котором нанесены стрелки, ориентируем его так, чтобы стрелки совпали с направлением движения ремня (по часовой стрелке).

Устанавливаем ремень на зубчатые шкивы коленчатого вала, насоса охлаждающей жидкости и шкивы распределительных валов.

Затем одновременно надеваем ремень на ролик натяжного устройства и устанавливаем устройство на шпильку корпуса насоса охлаждающей жидкости.

Проворачиваем коленчатый вал на два оборота по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов до момента совпадения пазов на торцах распределительных валов.

Вворачиваем установочный палец в отверстие блока цилиндров для проверки правильности установки коленчатого вала в положение ВМТ 1–4 цилиндров.

При необходимости повторяем установку ремня привода ГРМ.

Выворачиваем установочный палец из отверстия блока цилиндров и устанавливаем на место резьбовую пробку. Снятые детали устанавливаем в обратной последовательности.

Легкими ударами молотка с пластмассовым бойком запрессовываем новые заглушки в отверстия головки блока цилиндров.
Дальнейшую сборку двигателя выполняем в обратной последовательности. Болт крепления шкива привода вспомогательных агрегатов заменяем новым и затягиваем предписанным моментом (см. «Приложения»).

Видео по теме «Замена ремня привода газораспределительного механизма двигателя 1,6 (16V)Рено Логан, Сандеро»

Замена ремня ГРМ и ремней привода FIAT Albea

ГТ (Гаражные Темы) Замена ремня ГРМ (натяжного ролика и помпы) на Ланос 1.5 SE

Замена ГРМ Логан цена

У нас вы сможете поменять привод ГБЦ с ощутимой выгодой по сравнению с обращением к официальному дилеру марки. Установленная нами для Рено Логан цена замены ремня ГРМ позволит автовладельцам обслужить свой автомобиль со значительной экономией и без ущерба его надёжности. Ведь наши специалисты неукоснительно соблюдают дилерские технологии ремонта и обслуживания авто.

На проводимую в условиях нашего сервиса замену ГРМ Логан стоимость рассчитывается исходя из нескольких факторов:

• типа ГБЦ (8 или 16-клапанная);
• типа привода;
• необходимости регулировки клапанов;
• типа используемых комплектующих (оригинальных или дубликатов).

Замена ГРМ Логан 2

На практике техобслуживание второй генерации машины не отличается от обслуживания авто первого поколения и его рестайлинга. За исключением того, что замена ремня ГРМ на Рено Логан 2 требуется не всегда — в одной из версий модель комплектуются мотором H4M с цепным приводом. Несмотря на то, что на таких двигателях производителем не предусмотрена необходимость менять цепь, мы рекомендуем делать это каждые 150 тыс. км пробега.

Стоит отметить, что на Логан 2 8 и 16 клапанов замена ГРМ желательно должна производиться одновременно с регулировкой тепловых зазоров — делается это с помощью специальных винтов. Иначе высок риск зажимания клапанов с их последующим прогоранием.

Ремень ГРМ Рено Логан.

На всех генерациях авто широко используются моторы K7J и К7М — это 8-клапанные ДВС. Техобслуживание производится в соответствии со стандартным интервалом в 60000–90000 километров.

На замену ремня ГРМ Логан 8 клапанов цена напрямую зависит от используемых расходных материалов: можно установить не только оригинальные комплектующие, но и дубликаты аналогичного качества, что обойдётся автовладельцу гораздо дешевле.

Натяжение ремня ГРМ Рено Логан.

При замене ремня ГРМ важным моментом является правильное натяжение ремня, которое регулируется специалистом с помощью натяжного ролика.

Неправильное натяжение ремня ГРМ может привести к:

• уменьшению сроков службы самого ремня, натяжного ролика и выводу из строя водяной помпы;
• перескакиванию зубьев ремня ГРМ, несинхронизированному вращению коленвала и распредвала двигателя, нарушению фаз газораспределения, как следствие, уменьшение мощности двигателя.
• обрыву ремня ГРМ, вследствие которого возникает загиб клапанов, разрыв направляющих втулок и даже разрушение поршня; все это может повлечь дорогостоящий ремонт головки блока цилиндров двигателя.

Доверяйте замену ГРМ Рено Логан только опытным мастерам специализированных сервисов!

Проверка ремня ГРМ Рено Логан.

Каждые 15000 км, при проведении очередного ТО на Рено Логан 1,6 8 V; 1,6   16 V; 1,4 8 V необходимо проводить проверку ремня ГРМ на предмет механических повреждений. Ремень не должен иметь трещин, потертостей, расслоения, масляных и других пятен. Такие следы могут свидетельствовать о различных причинах:

• существуют проблемы со шкивами;
• при замене ремня ГРМ было установлено его неправильное натяжение (недотянут, перетянут);
• ремень был подвергнут внешнему механическому воздействию;
• ремень ГРМ подвергся воздействию слишком высоких температур;
• ремень подвергся воздействию активных жидкостей: масла, антифриза, химических реагентов.

Любое из указаных повреждений может привести к внезапному обрыву ремня ГРМ Рено Логан. Поэтому, в данных случаях, его следует немедленно заменить.

Цена на замену ремня ГРМ Рено Логан определяется исходя из объема двигателя и количества клапанов. В техцентре «Логан Ремонт» стоимость замены ремня ГРМ Рено Логан 1,6 и 1,4 8-ми клапанного двигателя без кондиционера составляет рублей, 8-ми клапанного двигателя с кондиционером — рублей. Замена ремня ГРМ Рено Логан 1,6 с 16-ти клапанным двигателем составляет рублей. Мастерство и навык наших автомехаников позволяют выполнять данную работу за короткое время — в течении полутора часов.

Наш техцентр отличают доступные цены и честное отношение к клиентам!

Для комфортного времяпрепровождения, к услугам наших клиентов, в комнате ожидания бесплатный WiFi, TV и кофеаппарат. Оплатить услуги можно как за наличный расчёт, так и с использованием кредитных карт Visa и MasterCard.

Запишитесь на замену ремня ГРМ Рено Логан по тел.:

Регламент замены ГРМ Рено Логан

Работы в рамках сервисного обслуживания машины чётко регламентированы. В частности, автопроизводителем строго установлено, через сколько на Рено Логан замена ГРМ обязана проводится. Для ДВС с ременным приводом периодически осматривать его состояние нужно при каждом посещении сервиса (то есть через 15000 км), а менять — каждые 60000 километров. На практике срок его службы составляет 90–100 тыс. км, но всё же рекомендуется соблюдать официальный регламент замены ремня ГРМ Рено Логан — так автовладелец избежит множества проблем.

Нашими мастерами обязательно учитывается пробег авто и реальное состояние ременного привода. Это позволяет владельцам быть уверенными в том, что автомобиль не встанет на дороге из-за его обрыва.

Замена ГРМ Логан 16 клапанов

Моторы с 16-клапанным механизмом газораспределения получили индексы К4М и Н4М. Причём ремень меняется только на моторе К4М, поскольку Н4М оснащается цепным приводом.

Если на ДВС с ременным приводом менять его стоит через 60000 км, то на моторе с цепью это осуществляется каждые 150 тыс. км пробега.

На замену ремня ГРМ Рено Логан 16 клапанов цена зависит от конфигурации привода и вида комплектующих: оригинальных или дубликатов. Мы используем как запчасти от производителя, так и их аналоги сопоставимого качества.

Замена ремня ГРМ Рено Логан 1

Единственный устанавливаемый на Logan 1.4-литровый двигатель с индексом K7J оснащается 8-клапанной ГБЦ с ременным приводом. Его замена обязана проводиться каждые 60 тыс. км пробега. Хотя на практике срок его службы в среднем составляет порядка 90000 километров.

Поскольку процедуру рекомендуется дополнять регулировкой клапанных зазоров, то на замену ремня ГРМ Рено Логан 1.4 8 клапанов цена несколько ниже стоимости работ, проводимых на 16-клапанных ДВС.

Замена ремня ГРМ на Рено Логан.

При обслуживании Рено Логан замену ремня ГРМ следует проводить по регламенту автопроизводителя каждые 60000 км в составе ТО 2. Замена ремня ГРМ проводится вместе с натяжными роликами. Одновременно с заменой комплекта ремня ГРМ меняется ремень дополнительного оборудования с натяжным и обводным роликами. Замена ремня ГРМ предотвращает его разрыв во время эксплуатации автомобиля и последующего дорогостоящего ремонта двигателя.

Серия 1.6-литровых двигателей оснащается как ременным, так и цепным приводом ГБЦ. Эта процедура на моторах K7M, K4M в идеале проводится каждые 60000 км и не позднее, чем спустя 90 тыс. км.

Но для H4M на замену ремня ГРМ Логан 1.6 цена несколько выше по причине увеличенной стоимости используемых при техобслуживании комплектующих.

Замена ГРМ Логан 1. 6 8 клапанов

Мотор с 8-клапанной ГБЦ с индексом K7M обладает максимальной мощностью 82–90 л. с. При замене ремня ГРМ Логан 1.6 8 клапанов также мастера рекомендуют проверить и отрегулировать тепловые зазоры.

Стоимость регламентных работ на машине с этим типом ДВС невысока, что легко объясняется минимальным объёмом работ и низкой ценой комплектующих. Особенности если выбирать дубликаты оригинальных запчастей.

Замена ГРМ Логан 1. 6 16 клапанов

К серии 1.6-литровых 16-клапанных ДВС относятся K4M и H4M, причём последний оснащается цепью. Стандартно обслуживание ременного привода проводится каждые 60 тыс. км пробега, цепного — каждые 150 тысяч километров. Это невзирая на то, что по регламенту автопроизводителя цепь меняться не должна. Мастера нашего автосервиса рекомендует регулярно менять привод вне зависимости от его типа, так как на этих моделях двигателей при его обрыве клапаны «встречаются» с поршнями и их загибает.

Важно учитывать, что установленная для Рено Логан замена ремня ГРМ 1.6 16 клапанов цена существенно ниже стоимости установки новой цепи. Однако и периодичность проведения процедур снижена в 2 раза.
