Рено логан снять подушку безопасности водителя

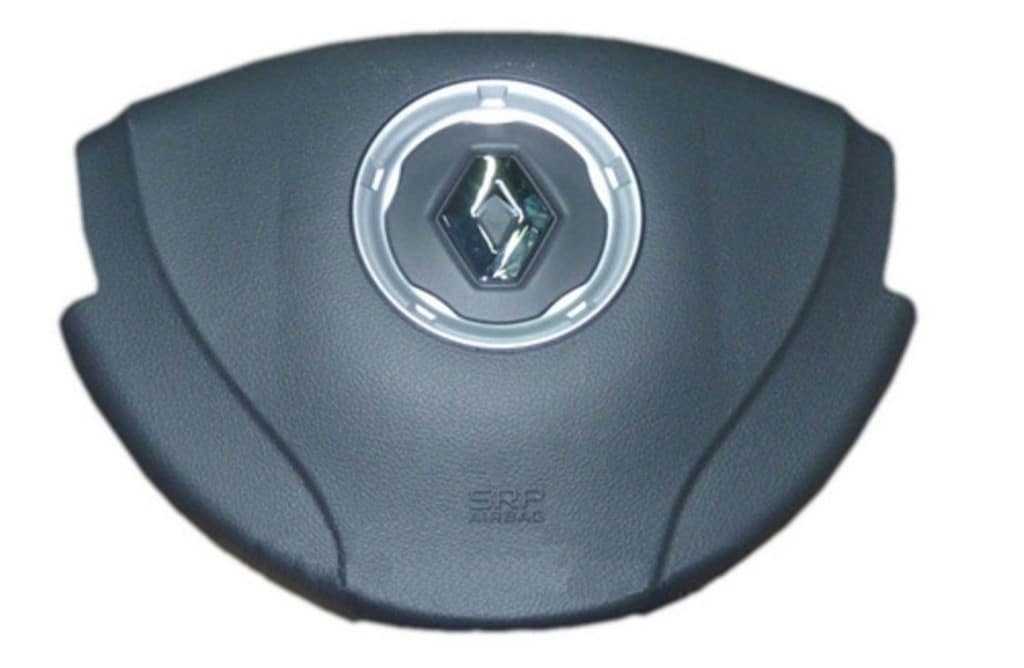

Снимаем подушку безопасности водителя на автомобиле Рено Логан первого поколения при ремонте рулевой колонки или электрооборудования (замене подрулевых переключателей, шлейфа подушки и пр.).

Необходимые инструменты и приспособления

— Ключ TORX T30

— Снимаем  «минусовую» клемму с аккумуляторной батареи (АКБ)

— Выжидаем 30 минут

За это время конденсатор активатора подушки полностью разрядится, и ее можно будет демонтировать. Если не выждать время, подушка может сработать.

Порядок снятия подушки безопасности водителя на автомобиле Рено Логан

См. фото выше.

Для этого ключом TORX T30 отворачиваем два винта крепления подушки с задней части ступицы. Чтобы обеспечить доступ к отверстиям под винты в ступице необходимо повернуть рулевое колесо спицами поперек. Сначала вправо, для отворачивания одного винта, затем влево, для отворачивания другого.

Снимаем подушку безопасности.

Приподнимаем модуль подушки над ступицей, поворачиваем внутренней частью вверх. Отсоединяем от нее колодку жгута проводов, предварительно приподняв ее фиксатор. Снимаем подушку.

Отсоединяем колодку от подушки безопасности

Устанавливаем подушку безопасности в обратной последовательности.

После установки присоединяем клеммы к АКБ.

Примечания и дополнения

— При демонтаже необходимо аккуратно обращаться с модулем подушки безопасности. Не ударять его, не поливать водой или маслом, не пытаться разобрать. Не нагревать свыше 90 гр.

Еще статьи по самостоятельному ремонту автомобиля Рено Логан первого поколения

— Схема подключения бензонасоса Рено Логан

— Как снять генератор с Логана?

— Снимаем рулевое колесо на автомобиле Рено Логан

— Снимаем обивку передней двери на автомобиле Рено Логан первого поколения

— Замена рулевых наконечников на Рено Логан первого поколения

— Фонарь освещения вещевого ящика (бардачка) Рено Логан, схема подключения

Подписывайтесь на нас!

Рулевое колесо снимаем при необходимости ремонта рулевой колонки или демонтажа соединительного корпуса подрулевых переключателей. На автомобилях Рено Логан 1,4 рулевое колесо снимается быстро с минимумом инструментов, но необходимо знать некоторые особенности, чтобы не получить травму или не сломать детали.

— Ключ TORX T50

— Снимаем «минусовую» клемму с аккумуляторной батареи

— Демонтируем со ступицы рулевого колеса модуль подушки безопасности водителя

Перед  демонтажом необходимо выждать полчаса, чтобы разрядился конденсатор активатора подушки. Подробнее: «Снимаем подушку безопасности водителя на автомобиле Рено Логан 1».

Порядок снятия рулевого колеса автомобиля Рено Логан 1,4

Отворачиваем болт крепления рулевого колеса ключом TORX T50

Используем ключ TORX T50. Для фиксации рулевого колеса включаем блокиратор рулевого вала в замке зажигания (вынимаем ключи из замка и вращаем руль до момента блокировки). Болт отворачиваем не до конца. Он пригодится как ограничитель при снятии рулевого колеса.

Выворачиваем до конца болт крепления рулевого колеса

Снимаем рулевое колесо с вала.

Взявшись руками за обод рулевого колеса, с усилием покачивая его из стороны в сторону, сдвигаем руль с вала. Соединение рулевое колесо – вал шлицевое, может подзакиснуть, поэтому усилие для смещения необходимо прикладывать довольно значительное.

Отворачиваем болт крепления и окончательно снимаем рулевое колесо, продев наконечник провода подушки безопасности в отверстие. Продевается сначала фиксатор, а затем колодка.

Устанавливаем рулевое колесо на вал в обратной последовательности.

Момент затяжки болта крепления рулевого колеса 44 Н.м (4,4 кгс.м).

Рекомендуется при установке рулевого колеса заменять болт крепления новым.

Еще статьи по ремонту автомобиля Рено Логан

— Проверка рулевых наконечников на Рено Логан первого поколения

— Снимаем подушку безопасности водителя на Рено Логан первого поколения

— Замена наконечников рулевых тяг на Рено Логан первого поколения

Одной из часто возникающих неисправностей автомобиля Рено Логан первого поколения является загорание лампочки-сигнализатора подушки безопасности в комбинации приборов на передней панели.

Чаще всего такая проблема появляется на автомобилях с пробегом под 100 тыс. км и более. Но возможно ее появление и при небольшом сроке эксплуатации автомобиля Рено Логан.

Если автомобиль не попадал в аварии, не подвергался серьезному ремонту, то, скорее всего причина в переламывании металлопластиковой ленты (шлейфа), соединяющей подушку безопасности с проводкой автомобиля. Она намотана несколькими витками в цилиндрическом пластмассовом барабане, находящемся в корпусе подрулевых переключателей под рулевым колесом.

Загорание лампы подушки безопасности чаще всего происходит после длительной эксплуатации автомобиля Рено Логан (водитель постоянно крутит руль, а вслед за ним и ленту), а также при эксплуатации в зимний период, когда металлопластиковая лента (шлейф) становится хрупкой. Ремонт несложен и заключается в спаивании поломанных частей ленты. Рассмотрим его алгоритм на примере автомобиля Рено Логан 2007 года выпуска. Проблема возникла на 207 тысяче километров пробега, поздней осенью. За короткое время произошло следующее: вначале лампочка просто моргала, потом загоралась на некоторое время и гасла, потом не гасла вовсе и горела постоянно.

Необходимо проводить работы в теплом гараже или в теплое время года, так как пластиковые элементы, участвующие в ремонте на морозе хрупки и быстро ломаются.

Необходимо отсоединить минусовую клемму с АКБ и дать постоять автомобилю не менее часа для разряда конденсатора активатора подушки, во избежание ее срабатывания.

— Г-образные ключи Torx T-20, T-30, T-50

— Тонкая шлицевая отвертка

— Паяльник, кислота, припой, канифоль

Порядок проведения ремонта шлейфа подушки безопасности водителя на Рено Логан первого поколения

Для этого поворачиваем рулевое колесо одной спицей вверх. Внизу ключом Torx T-30, через отверстие в рулевом колесе отворачиваем один из двух винтов крепления подушки.

Отворачиваем винты крепления подушки

Поворачиваем рулевое колесо другой спицей вверх и отворачиваем второй винт.

Снимаем подушку безопасности водителя Логан

Отводим подушку безопасности от рулевого колеса. Поднимаем вверх пластиковый фиксатор колодки провода к подушке. Извлекаем фиксатор и отделяем подушку безопасности. Укладываем ее накладкой вверх.

Подробнее: «Снимаем подушку безопасности водителя на Рено Логан первого поколения».

Ключом Torx T-50 отворачиваем винт крепления рулевого колеса. Возможно, будет необходимо применить насадку на ключ для удлинения его рычага и увеличения прикладываемого усилия. Винт до конца не отворачиваем, чтобы не травмироваться при снятии рулевого колеса.

Защелкиваем противоугонный фиксатор рулевого колеса. Сочетая покачивания из стороны в сторону и рывки на себя, снимаем рулевое колесо с вала. Окончательно отворачиваем винт и снимаем рулевое колесо. Отогнув фиксатор колодки провода, пропускаем его через отверстие в рулевом колесе. Обратно рулевое колесо необходимо устанавливать, совместив широкий выступ на шлицевом наконечнике вала рулевой колонки с широким пазом отверстия ступицы рулевого колеса.

Снимем накладки рулевой колонки.

Ключом Torx T-20 снизу отворачиваем два винта крепления накладок. Снимаем верхнюю накладку, преодолевая сопротивление двух пластиковых фиксаторов. Снимаем нижнюю накладку.

Снимаем верхнюю часть (крышку) барабана с лентой.

Отжимаем три пластиковых фиксатора внутри корпуса барабана и осторожно сдвигаем ее на себя. Стараемся, чтобы лента не выскочила из барабана. Извлекаем наконечник ленты из прорези в крышке и окончательно отсоединяем ее. Запоминаем как уложены витки ленты (можно сфотографировать) и в каком положении стояла крышка барабана.

Крышка барабана со шлейфом

Ищем место излома и спаиваем его.

Наиболее вероятные места излома металлопластиковой ленты возле ее наконечников: вилка со стороны разъема проводки и (или) наконечник штекера подушки безопасности. Если место разлома видно явно и легко доступно, можно не разматывать ленту (внутри витков разломов не бывает), а провести зачистку и спайку прямо на месте.

Место обрыва шлейфа подушки безопасности водителя Логан

Если провести работу таким образом не возможно, отсоединяем колодку проводки сзади корпуса подрулевых переключателей, отжимаем шлицевой отверткой пластмассовый фиксатор и извлекаем наконечник-вилку металлопластиковой ленты. Другой наконечник ленты извлекаем из держателя на барабане. На снятой ленте проводим спайку, заливаем место спайки лаком. Шлейф подушки смазан небольшим количеством смазки. По возможности не стоит ее удалять.

Место где спаян шлейф

Особенности сборки.

Накручиваем ленту обратно – против часовой стрелки, с внешних бортов барабана. Перед этим вставляем наконечник-вилку обратно в гнездо. В гнезде находятся два металлических поджимающих вилку уса. Их следует отжать вниз отверткой, введя ее в гнездо с обратной стороны. Лента должна лежать в барабане не слишком плотно. Внешние витки вплотную к краям барабана, последующие с небольшим расстоянием по спирали. Можно ориентироваться на изображение выше из этой статьи. Вставляем другой наконечник ленты с колодкой и фиксатором в держатель на барабане. Устанавливаем обратно крышку барабана и остальные детали.

Все, шлейф подушки безопасности водителя отремонтирован и послужит еще некоторое время без замены корпуса подрулевых переключателей.

Отремонтированный описанным выше способом шлейф подушки безопасности может опять выйти из строя в случае если его витки при сборке намотаны не так как были до ремонта (так как рулевое колесо постоянно вращается и шлейф вслед за ним). Поэтому при проведении ремонтных работ нужно уделять особое внимание расположению шлейфа в корпусе.

Еще статьи по электрооборудованию автомобиля Рено Логан первого поколения

— Стоп-сигналы Рено Логан, схема подключения

— Предохранители и реле монтажных блоков Рено Логан

— Схема подключения ближнего и дальнего света фар Рено Логан

— Схема подключения света заднего хода на Рено Логан

— Как снять задний фонарь с автомобиля Рено Логан

— Электростеклоподъемники передние автомобиля Рено Логан, схема подключения

Работу проводим при снятии рулевой колонки, панели приборов и при замене подрулевых переключателей.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Устанавливаем передние колеса в положение, соответствующее прямолинейному движению автомобиля. Снимаем рулевое колесо
(см. «Снятие рулевого колеса»).

Ключом «Torx Т-20» отворачиваем два самореза крепления кожухов рулевой колонки.

Снимаем верхний кожух рулевой колонки, преодолевая сопротивление двух фиксаторов.

Снимаем нижний кожух рулевой колонки.

Элементы крепления кожухов рулевой колонки:
1 — пластинчатые гайки;
2 — фиксаторы;
3 — саморезы
Для электрического соединения подушки безопасности водителя, установленной на рулевом колесе, с электрооборудованием автомобиля нельзя применять обычный скользящий контакт во избежание
искрообразования и непреднамеренного срабатывания подушки.
Поэтому на автомобиле применено устройство с так называемым спиральным кабелем, работающее по принципу рулетки.

В цилиндрическом пластмассовом корпусе 2 устройства, выполненного в корпусе соединителя подрулевых переключателей (для наглядности показано на снятом соединителе подрулевых переключателей),
спирально уложены несколько витков металлопластиковой ленты 4, которая является электрическим проводником

Какие положительные и отрицательные моменты присутствуют в оплетках руля для Логан?

Неоспоримыми достоинствами данных изделий являются:

Удобная установка (касается только универсальных аксессуаров). Замена такого изделия, как оплетка на руль не характеризуется большими трудозатратами и не требует от владельца присутствия большого опыта. Обычно надеть универсальную деталь на обод удается с небольшим натягом. Процедура снятия достаточно простая и не потребует приложения повышенных физических усилий. Когда речь заходит о применении специальных аксессуаров из натуральной кожи для Renault Logan, процедура надевания может растянуться на несколько часов. Вероятно, потребуется выполнить демонтаж рулевого колеса

И тут важно помнить, как снять руль. Также владельцу потребуется прибегнуть к изучению элементарных навыков шитья, поскольку алгоритм установки или снятия подразумевает выполнение этих манипуляций посредством обшивания руля оплеткой

На это гарантированно потратится не один час времени, но результат однозначно порадует владельца. Качественные показатели кожи на данных изделиях зачастую превосходят аналогичные параметры заводских кожаных рулей. Такие аксессуары способны охватить полную площадь руля, включая поверхности спиц. По стоимости оплеток. Цена на данные изделия в большинстве случаев не способна превысить 500 руб. Это позволяет владельцам не задумываясь заменять износившийся аксессуар на новый аналог
Если брать во внимание кожаные «девайсы» или альтернативные продукты из «эко-кожи», то их стоимость существенно увеличивается. Для некоторых экземпляров она может стартовать от 1,5 тыс
рублей. Затраты такой величины могут быть оправданы повышенной износостойкостью изделия и его долговечностью. Немалый срок службы.

С учетом применяемого материала и его фактуры реальный срок исполнения аксессуаром своей функции может варьировать в пределах 70-100 тыс. км. Если сравнивать ресурс с ценой универсального изделия, то он является весомым показателем.

Среди недостатков оплеток можно отыскать следующие:

• Качество изготовления, вызывающее сомнения, что обусловливается невысокой ценой «девайса». Нередки случаи приобретения оплеток из материалов, способных нанести вред самочувствию водителя. В жаркое время оплетка на руль нагревалась и источала едкий фенольный запах.
• Эстетические качества не оправдывают себя (хотя данный показатель перенасыщен субъективизмом).
• Частое несовпадение геометрических параметров оплеток с таковыми характеристиками руля.

Рено Логан, как и любая другая современная иномарка оборудована хотя бы одной подушкой безопасности. Стандартные базовые системы включают в себя её установку прямо на рулевое колесо, чтобы обезопасить водителя во время лобового столкновения. Такие системы не требуют к себе особого ухода и внимания.

• Принцип действия
• Когда может потребоваться снять подушку безопасности?
• Алгоритм снятия и замены
• Ремонт сработавшей подушки

Для изготовления AirBag используется ткань с элементами нейлона. За счет специальных отверстий, через которые выходит газ, удается достичь смягчения изделия, благодаря чему снижается вероятность получения травмы. За каждым экземпляром закрепляется генератор газа, далее изделие аккуратно складывается и помещается в небольшие отверстия в разных зональных участках авто. Если речь идет о руле, генератор газа оснащается резиновым кольцом для обеспечения оптимального уровня балансировки.

Газогенератор, к слову, наполняет подушки газом и реализует оперативный выброс. Он считается наиболее сложным в техническом и конструктивном плане. AirBag надувается на крайне высокой скорости, а скорость их выбрасывания в три раза превышает скорость моргания человеческого глаза. Что касается принципа действия, они разворачиваются в момент столкновения, если скорость передвижения ТС превышает 20 км/ч.

Принцип работы подушки безопасности состоит из следующих этапов:

• С разных сторон машины располагаются специальные датчики, которые реагируют на заданный критичный момент.
• Сведения подаются на ЭБУ, который обрабатывает данные. Обстоятельства для этого более чем конкретные – преодоление высокого препятствия в виде бордюра, жесткое приземление или лобовое столкновение.
• От ЭБУ сигнал идет на генератор газа и пиротехнический заряд активируется.
• После сгорания пиропатрона в избытке выделяется азот, поскольку генератор газа имеет натриевую кислоту. Как раз азот и раскрывает подушки.

Когда может потребоваться снять подушку безопасности?

На картинке видно, что подушка безопасности уже была в работе, её надо заменить!

Однако, подобную систему безопасности водителя придётся снять для выполнения некоторых видов работ в следующих случаях:

• при замене сработавшего элемента;
• при ремонте рулевого управления;
• при ремонте отдельных цепей электрооборудования.

Важные моменты и секреты

Во время проведения подобных работ следует придерживаться строго определённых правил и порядка установки.

Внимание! Во избежание неожиданного срабатывания подушки при процессе демонтажа, следует отключить питание сети, сняв минусовую клемму от АКБ. После чего, необходимо выждать ещё 15-20 минут, чтобы накопленная энергия вышла из конденсатора активатора. И только лишь убедившись в полном отсутствии источников питания, можно приступать к разборке рулевого колёса.

Алгоритм снятия и замены

• Для снятия руля вам понадобится специальный ключ Torx T30, после чего с левой и правой стороны следует вывернуть специальные винты крепления подушки безопасности. Найти их можно позади корпуса руля, предварительно вывернув его в необходимую сторону.

  Болты указаны стрелочками (Torx T30)

• После того как болты откручены, рулевое колесо ставится в направлении прямо относительно движения колёс.

  Подденьте отвёрткой пружины, они могут окислиться

• Затем аккуратно подденьте саму подушку безопасности от рулевого колеса и отведите в положение «на себя».
• Отстегиваем фиксатор колодки проводов и отсоединяем его от подушки безопасности.

  Снимите фишку проводов, с этим не должно возникнуть сложностей

• После проведения всех манипуляций, модуль подушки безопасности можно снимать.
• Заряженную подушку необходимо хранить только накладкой вверх.

Внимание! Хранить ПБ только накладкой вверх

Меры безопасности при обращении со снятой подушкой

• запрещается разборка корпуса подушки безопасности;
• нельзя допускать попадания на неё различных жидкостей (воды, ГСМ);
• следует исключить факты падения и ударов по корпусу подушки безопасности;
• не подвергать воздействию тепла.

Установка подушки происходит аналогично порядку снятия.

Благодаря таким, казалось бы простым шагам, действуя строго по инструкции можно своими руками, деактивировать и снять такое технически сложное устройство как подушка безопасности.

Ремонт сработавшей подушки

При попадании транспорта в ДТП водителей часто интересует вероятность восстановления подушки. Ремонт не представляется возможным, поэтому патрон, саму подушку и облицовку необходимо менять полностью, а стоят такие работы весьма недешево. Альтернативой является восстановление AirBag. Также имеют право на существования варианты с установкой обманок, муляжей и прочие хитрости.

Наиболее правильный вариант восстановления – замена подушки и пиропатрона. Восстановление облицовки происходит с максимальной осторожностью. Несмотря на предстоящие затраты, водитель все-таки сможет сэкономить, поскольку полноценная замена стоит еще больше. Доверять работы по восстановлению следует исключительно профессиональным мастерам с соответствующими навыками, поскольку блок управления необходимо грамотно настраивать. Фактор сбоя данных приведет к срабатыванию AirBag без весомой причины в любой момент.

Решить проблему сможет новый блок системы SRS AirBag, который откорректирует память компьютера и в будущем, когда новая подушка будет установлена, возникновения ошибки удастся избежать.

Рассматриваемый способ нельзя назвать правильным и функциональным. Блок следует полностью разобрать и использовать монтажную пену для заполнения свободного пространства. Облицовка прикрывает подобного рода безобразие и обеспечивает визуально эстетичный внешний вид. Ни о какой безопасности и защите речи не идет.

Муляжи и обманки

Также существует способ с установкой специальных обманок, которые при обстоятельствах отсутствия подушек безопасности имитируют их работоспособность. Простота и дешевизна такого варианта – основные факторы, которые могут привлечь. Муляж на рулевое колесо интересует водителя в первую очередь. Данная тенденция обусловлена тем, что с руля крышка отлетает первой, когда срабатывает AirBag, а обратная ее установка не предусмотрена. Муляж крышки позволяет закрыть место, где раньше была подушка. Что касается работы самой системы, есть два способа ее обойти:

• В первом случае речь идет об использовании реле времени, способного дезактивировать индикатор системы безопасности. Через конкретный временной промежуток лампочка обесточивается. То есть, после активации зажигания индикатор погаснет не через 2, а через 7 секунд в среднем. В итоге мы имеем внешнюю имитацию установленной по умолчанию системы безопасности, но если к машине подключить сканер, ошибки как и раньше будут отображаться.
• Второй способ избавляет от риска, что сканер распознает ошибки. Секрет заключается в монтаже резистора с конкретным сопротивлением. Определенный параметр сопротивления характерен для пиропатрона, по нему определяется исправность или поломка детали. Когда система срабатывает, сопротивление обнуляется, что приводит к загоранию соответствующего индикатора.

Как устранить светящийся датчик подушки в Рено Логан

Болезнь с индикатором подушки безопасности не обошла стороной и Рено СандероЕсли у вас случилась подобная проблема, то причин её возникновения может быть несколько:

Первоочередная причина на которую стоит обратить внимание – это контактный шлейф контактного кольца подушки безопасности. (Подобный факт уже назван болезнью Рено Логан, потому как тонкие контакты просто перетираются)

Подробнее о том, как снять подушку безопасности с рулевого колеса вы можете прочитать в этой статье.

Окислены контакты, отслеживающие работу ПБ.На фото пружины, которыми подушка держится в рулевом колесе

Неисправность подрулевого переключателя-центрального блока с кабелем (подобная проблема у логановодов встречается тоже не редко и после его замены проблема с горящим индикатором исчезает).В процессе вращения рулевого колеса данный шлейф постоянно в движении, этим и вызвана проблема

Ошибка возникает в следствии сбоя систем ЭБУ, требующая перепрошивки в ручном режиме.

Kefirrrrr › Блог › Ремонт шлейфа подушки безопасности водителя (подрулевого шлейфа)

zz zz, 36 лет Я езжу на Renault Sandero 1st generation Москва, Россия

Периодически стала загораться лампочка подушки безопасности водителя. Гарантия у меня закончилась, замена блока со шлейфом у официалов стоит неоправданно бешеных денег около 6500руб. Есть еще вариант заказать новый блок со шлейфом в интернете примерно за 1500руб. При этом отремонтировать его большой проблемы не составляет, на мой взгляд. Описываю как сделал я, никому не навязываю возможность такого ремонта, если вы не уверены в своих силах обратитесь за помошью или советом к автоэлектрику, или закажите новый блок. Не нашел в инете подробного описания такого ремонта, только упоминание того, что ктото там чтото припаял, и все заработало, потому решил написать сам. Снятие подушки и руля подробно не описываю, т.к. не сделал фотографий.Для того чтобы снять подушку, снимаем клемму аккумулятора и ждем 15 минут, чтобы подушка полностью разрядилась и случайно не сработала при отключении.

С задней стороны руля подлазим плоской отверткой и поочередно отжимая фиксаторы (показано стрелками) снимаем подушку с руля, отсоединяем шлейф от подушки. (на фото показано уже со снятой подушкой)

Для того чтобы снять руль понадобится инструмент TORX T50. Я для этого купил примерно такой набор за 155 рублей.

Перед снятием руля поставьте колеса прямо.

После снятия руля снимаем этот блок, для этого ослабляем болт снизу (понадобится TORX T20) и тянем, снимается легко. Откручиваем видимые болтики и снимаем подрулевые переключатели чтобы не мешались, хотя это и не обязательно, чтобы снять тянем соответственно один вправо и другой влево, снимаются без усилий. Чтобы добраться до шлейфа снимаем круглую крышку поддевая отверткой.

Обнаруживаем такой шлейф намотанный спиралью. В процессе вращения руля он скручивается и раскручивается, т.е. находится в постоянном движении. Чтобы шлейф не размотался в процессе ремонта, связываем его изолентой. Совет с изолентой подсмотрел вот здесь www.drive2.ru/l/960440/ Пока не вращайте эту конструкцию чтобы позже не запутаться в каком положении она должна находиться для установки обратно в машину либо запоминайте сколько оборотов и в какую сторону крутили, чтобы знать как вернуть в среднее положение.

вытаскиваем это крепление

и обнаруживаем места перелома контактов. Для меня не понятно зачем шлейф согнули и уложили зигзагом, это и стало причиной поломки. От постоянного сгибания и разгибания контакты переломились.

Зачищаем медную полосу до излома и после, затем припаиваем проводок, чтобы соединить сломанные дорожки.

Чтобы надежно припаять, желательно иметь тонкий паяльник и прямые руки ) И конечно важно не замкнуть дорожки между собой

вторую дорожку соединяем с обратной стороны шлейфа, чтобы исключить замыкание дорожек между собой

после того как все соединил, я распрямил сделанный на заводе зигзаг и закрыл все изолентой. С изолентой не перебарщиваем, т.к. толстый моток будет мешаться при вращении всей этой конструкции. Вставляем крепление на место.

вид с обратной стороны

Теперь убираем изолетну, которой мы предотвращали разматывание шлейфа, проверяем что вращательная конструкция, после наших доработок, свободно может сделать полтора оборота руля вправо и полтора оборота влево. Закрываем круглую крышку, еще раз проверяем, что конструкция может свободно вращаться. Собираем, устанавливаем все обратно. Должна быть снята клемма аккумулятора, присоединяйте ее уже после того как установите подушку. Первый раз ключ зажигания поворачивайте с переднего пассажирского сиденья, чтобы быть уверенным, что подушка не сработает в лицо.

два года назад Метки: ремонт шлейфа, подушки безопасности водителя, рено сандеро, логан, renault sandero, logan, подрулевой шлейф

Добрый день! Когда-то снимал руль с рулевой колонки, разбирался что за шумы появились при его вращении. Сейчас уже знаю, что устала сама рулевая колонка. Но совершил глупость — не зафиксировал в определенном положении подрулевой шлейф, в итоге скорее всего когда при обратной установке руля укладывал шлейф, я его уложил неправильно, не в среднем положении. Прошло какое-то время и скорее всего он перетерся (еще не разбирал, чтоб убедиться). Такой вопрос — если шлейф у меня уже скручен неверно, как найти его правильное положение?

Добрый день. Со снятой круглой крышкой, когда видно как уложен шлейф и как он себя ведет при вращении, легко найти среднее положение типа колеса прямо . Насколько помню из среднего положения должно получиться два почти полных оборота вправо и два почти полных оборота влево.

Проблемы

Водитель может столкнутся с такой проблемой когда без всяких причин на приборной панели  горит лампочка подушки безопасности на Рено Логан. В большинстве случаев это может быть связанно с тем что:

• У подушки безопасности имеются неисправности связанные со шлейфом кольца, причиной тому может быть перетирание тонких контактов
• Контакты которые отслеживают работу ПБ окислились
• Есть неисправности связанные с кабелем у  подрулевого переключателя(такая проблема у этих моделей Renault встречается очень часто, и после замены оповещающий индикатор приходит в норму)
• В электронном блоке управления произошел сбой, и чтобы устранить его нужно в ручном режиме делать перепрошивку

• Для снятия руля вам понадобится специальный ключ Torx T30, после чего с левой и правой стороны следует вывернуть специальные винты крепления подушки безопасности. Найти их можно позади корпуса руля, предварительно вывернув его в необходимую сторону.Болты указаны стрелочками (Torx T30).
• После того как болты откручены, рулевое колесо ставится в направлении прямо относительно движения колёс.Подденьте отвёрткой пружины, они могут окислиться.
• Затем аккуратно подденьте саму подушку безопасности от рулевого колеса и отведите в положение «на себя».
• Отстегиваем фиксатор колодки проводов и отсоединяем его от подушки безопасности.Снимите фишку проводов, с этим не должно возникнуть сложностей.
• После проведения всех манипуляций, модуль подушки безопасности можно снимать.
• Заряженную подушку необходимо хранить только накладкой вверх.

Прошло много времени после установки жабо. Свои функции исполняет успешно ни капли воды и после снегопада и ветра ни снежинки под капотом. Обесшумка от ДВС и вибро от лобового. Результатом доволен. Читать дальше

Вот и постигла меня болезнь порванного шлейфа подушки безопасности водителя.(Всё как и обычно сначала треск, а потом загорается лампочка подушки, ключ и надпись «проверьте подушку безопасности».

Загорелись ключ и лампочка ошибки подушки.

Долго изучал этот вопрос и понял, что офам звонить нет смысла — слишком дорого. Делать обманку не вариант и подушка нужна. Позвонил мастеру, который чинит мой Меган, и он сказал, что такое не чинит, только меняет модуль целиком, однако дал номер человека, который чинит шлейфы в Ростове-на-Дону. Я с ним созвонился и он был согласен проделать данную операцию, только вот шлейфа у него нет и его нужно где-то достать и он его перепаяет. Нашел и на Али два варианта, 1 вариант и 2 вариант, но я их оставил на крайний случай т.к. длинна меня не устраивала. И начал искать еще варианты покупки и наткнулся на Авито на продавца из Краснодара, который согласился мне отправить шлейф в Ростов, длинна шлейфа составляла 600 мм, а это самое то! Больше, не меньше.) Почта России справилась за четыре дня с доставкой.После того как шлейф был в моих руках, я всё никак не мог его поставить, один автомобиль и он нужен постоянно. Тут вспомнил, об одном парне, который уже не раз мне паял всякую беду, а вообще занимается ремонтом сотовых. Спросил у него может он это сделать, и ответ положительный. Этот сервис находится в двадцати минутах ходьбы от дома, что очень пригодилось. Выбрал время и разобрал.

Устранение проблем

Первым делом проверяется имеется ли неисправность на самом деле, а не произошёл какой-нибудь сбой, для этого отсоединяются у АКБ клеммы и подсоединяются обратно. Если после этого проблема не решилась то нужно производить диагностику системы специальным оборудованием которое считает ошибки,  в результате этого можно понять причину святящегося индикатора и решить образовавшуюся проблему. Так как система безопасности является очень важным в автомобиле решение этой проблемы лучше доверить специалисту.

Если из строя вышел шлейф подушки безопасности Рено Логан то его необходимо заменить, для этого:

После этого можно производить замену или необходимые ремонтные работы. Собирается все в обратном порядкеКак видите чтобы снять подушку безопасности с руля Рено Логан и заменить вышедшую из строя деталь, достаточно проделать простые действия. Все работы можно проделывать самостоятельно не прибегая к помощи специалистов. Устранив появившуюся неисправность можно будет продолжать наслаждаться безопасной и комфортной поездкой.

Способы отключения подушек безопасности

Наиболее простой способ, благодаря которому airbag будет отключена – воспользоваться выключателем подушки безопасности, который, как правило, располагается в «бардачке» или на приборной панели автомобиля. Такой вариант предусмотрен многими производителями.

Также, для этой цели предусмотрен замок-переключатель, расположенный со стороны пассажира. Такой замок приводится в действие с помощью ключа от машины. Это дает дополнительную гарантию того, что у присутствующих в салоне автомобиля пассажиров, не будет шанса отключить airbag самостоятельно.

Отключается подушка безопасности не только с помощью замка-переключателя. Для этой цели можно воспользоваться бортовым компьютером, зайдя в специальное меню и выполнив рекомендованные действия. Либо переадресовать выполнение задачи в руки профессионалов, обратившись в специализированную мастерскую. Такой способ подходит для старых моделей автомобилей, хотя он имеет один существенный недостаток.

Включить airbag самостоятельно уже не удастся. Придется обращаться в мастерскую повторно.

Принцип действия

Комплектация

Рено Логан как любая современная машина тоже оснащена таким приспособлением, как подушка безопасности. Укомплектованность автомобиля Рено Логан ремнями зависит уже от пакета покупаемых функций к машине (уровень комплектации автомобиля):

• в базовой комплектации защита установлена только для водителя, и машина оборудована только инерционными ремнями, при этом для среднего пассажира сзади имеется только поясной ремень;
• в дополнительной комплектации могут быть установлены два преднатяжителя водительского ремня, устройство защиты спереди, диагональный ремень.

Пассивная безопасность

SRS – пассивная безопасность, которая в случае ДТП определяет силу удара при помощи электронных акселерометров. Именно от сигнала акселерометра происходит активизация подушек пассажиров и водителя. Когда машина оборудована ремнями водителя и пассажира, SRS получив сигнал от акселерометра, перед тем как активизировать подушки, производит увеличение натяжения защитных ремней. Именно они в первую очередь реагируют на обеспечение безопасности жизни водителя и пассажира, притягивая их к спинке сиденья, уменьшая их подвижность в машине (исключая инерционное движение вперед людей в автомобиле, при ударе).

При этом записываются все данные и команды. Как правило, система может хранить только один блок записей по одному удару. Для дальнейшего использования его надо либо снова прошить (только автоэлектрики-Кулибины могут такое), либо поставить новый, аналогичный старому. SRS автомобиля отвечает за целый комплект, состоящий из таких функций:

• модуль водителя – расположен в ступице рулевой колонки и состоит из акселерометра (измеряющего отклонение в отрицательную сторону от нормального ускорения автомобиля), газогенератора и оболочки;
• блок переднего пассажира – расположен внутри приборной панели (состоит из тех же элементов, что и п.1);
• модули боковых подушек безопасности – расположены в стойках автомобиля (состоят из тех же элементов, что и п.1);
• блок электронного управления – расположен под облицовкой машины, производит управление всей системой;
• комплект всех защитных ремней пассажира и водителя.

Как снять руль и подушку безопасности на Рено логан (Renault Logan)

В данном видео я тщательно обрисовал как на Renault Logan (Рено Логан) снять подушку безопасности и руль. Спасибо за.

Не допускается падение модуля подушки безопасности и попадание на него воды, смазки или масла.

Не допускается воздействие на модуль подушки безопасности температуры выше 95 С. 2. Выверните винты крепления подушки безопасности в ступице рулевого колеса слева.

4. Аккуратно приподнимите модуль подушки безопасности. 5.отведите его от ступицы рулевого колеса, отстегните фиксатор колодки проводов подушки безопасности.

б. отсоедините колодку проводов от модуля подушки. 7. и снимите модуль подушки безопасности.

8. Установите подушку безопасности в порядке, обратном снятию. Замена переднего ремня безопасностиЗамена передних ремней безопасности показана на примере ремня безопасности водителя. Ремень безопасности переднего пассажира заменяют аналогично.

Вам потребуются: ключи TORX Т20 и Т40, «на 16», «на 17». 1. Если ремни безопасности оборудованы преднатяжителями, отсоедините провод от клеммы «минус» аккумуляторной батареи.

После отсоединения провода от клеммы «минус» аккумуляторной батареи необходимо подождать не менее 10 мин, только после этого можно приступить к снятию ремня безопасности, оснащенного преднатяжителем. Разборка преднатяжителей ремней запрещается.

Как снять подушку с руля рено логан

Не допускается падение катушек ремней с преднатяжителями и попадание в них воды и масла. Не допускается воздействие на преднатя-жители ремней температуры выше 95 С.

2. Снимите декоративный колпачок с нижнего болта крепления ремня. 3. и выверните болт.

На болтах крепления ремня установлены шайбы и дистанционные втулки, не потеряйте их.

Повод для дезактивации

Не смотря на высокий уровень технологий, применяемых при производстве подушек безопасности, вероятность получения серьезных травм от элемента защиты остается высокой. Не все автомобили оснащены подушками с применением технологии поэтапного развертывания. Поэтому, опасность получить удар со скоростью трехсот километров в час остается.

В случае если водитель и пассажиры строго соблюдают правила, пользуются ремнями безопасности, скорость движения не превышает адекватную, то молниеносный скоростной удар airbag не сможет нанести большого вреда.

При несоблюдении указанных мер безопасности, травма головы – самый мягкий вариант из всех возможных последствий.

Технологии, которые предусматривают установку датчиков слежения за состоянием ремней безопасности, частично решают проблему. Ремень не пристегнут, и подушка отключается. Приемлемо, если нет аварийной ситуации. В противном случае шансы поправить статистику летальных исходов увеличиваются в разы.

Детский вопрос

Такое уведомление есть в каждой машине, оборудованной Airbag

Согласно правилам перевозки маленьких детей в автомобилях, маленькие пассажиры должны находиться на заднем сидении. Но, если малыш отличается излишней активностью, то наиболее безопасное место для него – рядом с водителем на переднем сидении. В таком случае, неожиданно сработавшая подушка, представляет для ребенка серьезную опасность. Производители, например Мерседес и Опель, учли возможность возникновения подобной ситуации, и разработали автоматическую систему, которая распознает наличие детского автокресла на переднем сидении. Airbag отключается автоматически.

Дополнительная информация, касающаяся дезактивации подушек безопасности, предоставляется в инструкции к каждому автомобилю. Здесь же можно найти сведения о том, есть ли разрешение на перевозку детских автокресел на переднем сидении. Если такого разрешения производитель не дает, это значит, что автоматического отключения не последует, а значит, ребенок должен находиться исключительно на заднем сидении машины. Не стоит игнорировать запрет, и брать на себя ответственность за жизнь и здоровье малыша.

Плюсы, гарантирующие безопасность

Главная проблема, которая вызывает опасения у владельцев автомобилей – случайное срабатывание подушки безопасности во время движения. Действительно, такая опасность существует, если люди находятся в салоне старой модели авто. В современных машинах airbag оснащены специальным блоком, который контролирует состояние системы. В случае появления малейшей неполадки, водитель будет немедленно оповещен о ней.

Также блоки диагностики, благодаря дополнительным устройствам, гарантируют исправную работу системы безопасности даже в том случае, если вследствие аварийной ситуации был выведен из строя аккумулятор.

Случайное срабатывание пугает, в первую очередь, силой удара, который получает сидящий в салоне автомобиля человек. И если в условиях аварийной ситуации сломанный нос – меньшее из зол, то в спокойной обстановке такой подарок вряд ли кому-то придется по вкусу. Учитывая эту особенность работы подушек безопасности, инженеры многих автомобильных компаний постарались устранить проблему с помощью специальной технологии, которая обеспечивает поэтапное раскрытие airbag.

Кратко о принципе работы airbag

Собственно подушкой безопасности называется комплекс, состоящий из трех основных элементов. Это сама подушка, выполненная из прочной, но в то же время тонкой синтетической ткани, и уложенная в специально отведенное для нее место. Обязательно присутствует датчик, задача которого состоит в подаче сигнала, в случае необходимости привести airbag в активное состояние. Поступление в подушку газа во время срабатывания происходит благодаря системе наполнения.

Получивший сигнал о произошедшем столкновении датчик, активизирует систему наполнения. В результате происходит смешивание азида натрия и нитрата калия, вызывающее выделение газа-наполнителя. Подушка надувается и через доли секунды начинает опадать, выпуская газ через специальные отверстия. Таким образом, попавший в ДТП водитель или пассажир получает возможность свободно двигаться.

Рекомендуем: Какие летние шины лучше для рено логан: рассматриваем суть.

Восстановление

Установка системы безопасности

Учитывая отзывы и статистику наличия неисправностей Рено Логан можно в полной уверенности заявить, что больное место в этой модели — это шлейф защиты под кожухом рулевого колеса. В этом случае можно или заменить его новым блоком управления Рено Логан, или запаять имеющийся. В том случае, когда диагностику не делали и индикатор загорелся внезапно, не гаснет или моргает (в случае отсутствия аварии или удара), и, имея при этом огромное желание самостоятельно разобраться, рекомендуется проверить следующее место – рулевое колесо. Причина срабатывания индикатора может быть в руле, а именно в перетирании шлейфа подушки, для этого понадобится ключ Torx T30:

• предварительно скидываем в клемму «минус» с аккумулятора, чтобы не произошла автоматическое срабатывание, так как при внезапной активации она может ранить владельца авто;
• ждем около 15 минут, чтобы произошла полная разрядка конденсатора активатора подушки;
• следует учесть такие пункты безопасности, как: не допускать падения модуля подушки безопасности, попадания воды или других жидких материалов на него, а также нельзя работать с ним при высокой температуре (выше 95 градусов);
• откручиваем 2 винта на руле от подушки (два винта слева и справа на ступице рулевого колеса);
• аккуратно снимаем модуль, отсоединяем фишку, предварительно сняв клипсы из фишки;
• накидываем клемму «минус» на аккумулятор;
• берем любой светодиод (например, с новогодней гирлянды или выломать из зажигалки, но с целыми усиками) и вставляем диод в фишку шлейфа;
• поворачиваем ключ зажигания, в положение при котором зажгутся все приборы. При этом светодиод должен моргать, если не загорелся совсем, меняем местами его контакты. Если и при этом он не загорелся, это значит, что шлейф подушки перетерся. Тут возможно произвести либо пайку шлейфа, либо заменить целиком модуль подушки безопасности;
• устанавливается все в порядке, обратном снятию.

https://youtube.com/watch?v=mRahCQJsoMc%3Ffeature%3Doembed

Ошибка SRS

Именно SRS отвечает за все управление этой системой безопасности и в случае наличия проблем выдает — «ошибка SRS» на блок управления автомобилем. Ошибка проявляется в виде загоревшегося индикатора на панели приборов – человечек с ремнем безопасности и подушкой. Машина выдает ошибку либо при включении зажигания, либо после начала движения. Индикатор показывает неработоспособность подушек или ремней. Имея бортовой компьютер, достаточно просто определить, где именно находится неисправность.

Для каждой марки предназначен свой бортовой компьютер, в котором прописаны все коды ошибок. Например, ошибка SRS Рено Логан – это DF 194. Когда нет бортового компьютера, можно первоначально съездить на диагностику. Где также произведут считывание кода ошибки и укажут на неисправность.

Алгоритм отключения с помощью замка-переключателя

Для тех, кто все же решил рискнуть, и перевести подушки безопасности в режим отключения с помощью выключателя, будут полезны следующие рекомендации.

На передней приборной панели автомобиля расположен световой индикатор, который информирует о текущем состоянии подушки безопасности пассажира.

Далее включается стояночный тормоз и полностью выключается зажигание. Ключ должен быть извлечен из замка. Двери со стороны пассажира открываются, производится поиск замка отключения. Вставленный в замок ключ поворачивается против часовой стрелки, пока не достигнет положения off. Пассивная система безопасности пассажира отключена.

Причины загорания индикатора

Загореться индикатор может в следующих случаях:

• машина была в аварии, при этом лампочка будет гореть постоянно. Для устранения необходимо заменить подушку защиты и SRS;
• индикатор может загореться при небольшом ударе. При этом произойдет ложная запись в SRS и для устранения ошибки, придется заменить блок управления;
• индикатор может загореться как от неисправности самого модуля безопасности, так и от неправильной работы преднатяжителей ремней.

Выяснив, в чем заключается проблема, владелец Рено Логан оказывается на распутье: либо чинить самому по книжке, либо обращаться в авторизованный или сервисный центр. В официальном автосервисе Рено Логан автовладельцу предложат пройти диагностику и устранить неисправность. Причем будут производить замену деталей. Что существенно скажется на итоговой стоимости услуг, включающих в себя, в том числе запасные части. Неофициальные сервисные центры, могут произвести ремонт подушек, в том числе «не заправляя» новые, а просто производят установку «заглушки» (сопротивление в 2 Ом на питающий провод подушки безопасности), от срабатывания индикатора. Но это на свой страх и риск должен решиться сам владелец авто. Недобросовестные продавцы машин очень часто продают авто с «пустым» рулем и сработавшим блоком управления с поставленной заглушкой.

Видео снятия подушки с Рено Логан 2 фаза (Сандеро)

Всем привет!Вот и меня не обошла одна из болячек Логана — это проблема со шлейфом подушки безопасности. Первый раз значок загорелся примерно месяц назад, а может и побольше. Тогда он загорелся и погас практически сразу. Но в последнее время стал всё чаще загораться и гореть всё дольше. Нужно делать! Полез в нет, чтобы изучить проблему и способы её устранения. Больше всего инфы нашёл конечно же на Драйв2))) На улице возиться не хотел, так что дождался поездки к родителям, и вот вчера в тёплом гараже за час с не большим всё сделал. Надеюсь на это))) Колёса ставим прямо, чтобы проще было поставить руль на место.Инструмент который мне понадобился.1) Ключ на 9 открутить плюсовую клемму на АКБ.2)Ключ на 10 открутить минусовую клемму на АКБ.3)Ключ TORX 20, им откручиваем два самореза крепления подрулевого кожуха.4)Ключ TORX 30, им откручиваем корпус где находится сам шлейф подушки безопасности и куда вставлюятся подрулевые переключатели. Этим же ключом откручиваем крепление подушки безопасности.5)Ключ TORX 50, им откручиваем болт крепления руля.6)Острый нож, чтобы зачистить шлейф.7)Обезжириватель или растворитель, чтобы протереть шлейф в месте пайки и где он будет заизолирован, у меня шлейф был весь в смазке.8)Паяльник, олово, канифоль.9)Изолента или термоусадочная трубка.10) Пассатижи, небольшие, ими удобно доставать контакты шлейфа на которые приходит питание.11)Маленькая отвёртка, чтобы было удобнее нажимать на защёлки и ей очень удобно отсоединять разъём от подушки безопасности, он там очень плотно сидит.12)Телефон с камерой или фотик, хорошее настроение и время.
