Ремонт renault logan : снятие и установка радиатора отопителя

Вам потребуются: ключи TORX Т20 и «на 13».

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

2. Снимите нижнюю накладку панели приборов (см. «Снятие и установка панели приборов»).

3. Под панелью приборов отогните край коврика пола и выверните два болта крепления усилителя поперечины панели к основанию кузова.

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

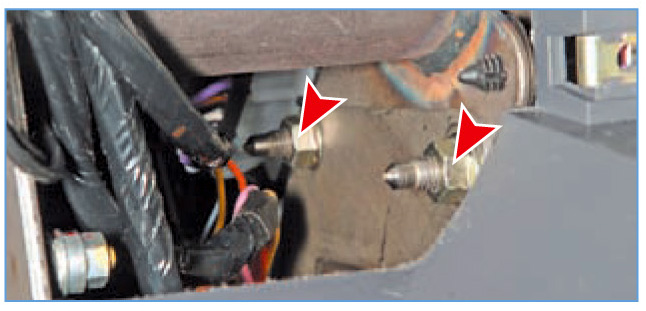

5. Через окно в панели приборов, открывшееся после снятия комбинации приборов, отверните две гайки верхнего крепления усилителя поперечины панели приборов…

ПРИМЕЧАНИЕ

Для наглядности работа показана при снятой панели приборов.

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

6. …и снимите усилитель.

7. Выверните винт крепления прижимной пластины патрубков подвода жидкости к радиатору отопителя и отвода от него…

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

8. …и отсоедините патрубки от радиатора.

ПРИМЕЧАНИЯ

Из патрубков и радиатора могут вытекать остатки охлаждающей жидкости. Примите меры, предотвращающие загрязнение ею коврика пола.

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

Обратите внимание на то, что патрубки уплотнены резиновыми кольцами. Сильно обжатые, затвердевшие или надорванные кольца замените.

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

Рено логан система отопления салона – Схема и устройство печки Renault Logan — Автоблог — автоновости, обзоры, ремонт

9. Выверните винт крепления радиатора к корпусу отопителя, отожмите один пластмассовый фиксатор радиатора сверху и два по бокам снизу…

10. …затем извлеките радиатор из корпуса.

11. Установите радиатор отопителя и все снятые детали в порядке, обратном снятию.

12. Залейте охлаждающую жидкость.
