Как подключить сигнализацию к центральному замку самим в Рено Логан

Фотоотчёт по установке автосигнализации на автомобиль Renault Logan

Так как ставил без автозапуска — все по минимуму.

Фото установки дополнительных дверных концевиков
12, зажигания, концевиков дверей и багажника, центрального замка, габаритов
концевика капота
бензонасоса в левом пороге

Точки подключения автосигнализации на Renault Logan 2006

Бензонасос — белый за шумкой слева от водителя

Генератор — оранжевый на приборке

Блок штатной сигнализации:концевики (-) — оранжевыйконцевики задние (-) — зелёныйповороты ( ) — белый, светлый бежевыйцз (-) — оранжевый, розовый

1.Установка сигнализации на Рено Логан — разбор салона

Разбираем салон Logan по нижеприведённым рисункам.

Крепление облицовки рулевого вала
Снятие верхней части кожуха рулевого вала
Демонтаж левой накладки
Демонтаж центральной консоли
Демонтаж центральной консоли
Снятие накладки справа от щитка приборов (крепление на защёлках)
Снятие декоративной накладки щитка приборов (крепление на двух саморезах и защёлках).
Отвернуть четыре самореза крепления щитка приборов

Снимаем декоративную защиту под торпедой. Ее крепление — 5 пистонов «елочка».

Снимаем декоративную защиту под торпедой — слева клипса
Снимаем декоративную защиту под торпедой — справа клипса
Снимаем декоративную защиту под торпедой — по центру 3 клипсы
Откручиваем саморез и снимаем блок BCM

3.Подключение и установка автосигнализации на Renault Logan

В Renault Logan первого поколения отсутствует can шина (есть только lin). Поэтому все подключения выполняем по аналогу.

Подключить массу можно в штатное место за щитком приборов.

Подключение массы

В жгуте чёрного разъёма щитка приборов подключить концевик стояночного тормоза и тахометр.

Ручник (-) — серый, тахометр — бежевый

Возможно, придётся в разрыв провода ручника поставить диод и выполнить подключение согласно нижеприведённому рисунку.

Подключение стояночного тормоза с использованием диода

В жгуте серого разъёма щитка приборов подключить концевики всех дверей.

Концевик дверей (-) — зелёный, pin 12

Для подключения к концевику применяем нижеследующую схему подключения с использованием диодов.

Подключение концевиков дверей с использованием диодов

Подключиться к концевикам дверей можно и на BCM, расположенном слева от рулевой колонки.

Сигналы с концевиков дверей и багажника находятся на проводах в пинах 30 и 40 зелёной вставки чёрного 40-контактного разъёма BCM.

Концевики дверей и багажника — pin 30 и pin 40

Может быть и такое, что в авто отсутствуют концевики всех пассажирских дверей (или только задних дверей). Тогда необходимо установить дополнительные датчики. Возможна установка как оригинального концевика так и не оригинального.

Не оригинальный датчик двери в стойке

Открытие и закрытие центрального замка осуществляется подключением к кнопке управления цз на центральной панели. Управление отрицательным импульсом.

Запирание цз — оранжевый или белый, отпирание цз — розовый или коричневый

Также к управляющим проводам центрального замка можно подключиться в пинах 17 (закрытие) и 8 (открытие) в коричневой вставке чёрного 40-контактного разъёма BCM.

Управлять центральным замком на Renault Logan можно и по силовым проводам электроприводов. В это случае автосигнализацию следует подключить «в разрыв» к оранжевому проводу контакта 4 (открытие ЦЗ) и к розовому проводу контакта 2 (закрытие ЦЗ). Провода расположены в черной вставке белого 15-контактного разъема BCM. Подключение осуществлять по схеме 1. Данный вариант соответствует управлению непосредственно штатными активаторами.

Подключение к цз на блоке BCM — по силе в разрыв или по минусу
Схема 3. Подключение ЦЗ по силе на примере сигнализации Scher-Khan

Световая сигнализация подключается к кнопке аварийной сигнализации на центральной панели, коричневый провод. Управление потенциальное отрицательным потенциалом, то есть минус на кнопке — повороты мигают, минуса нет — не мигают.

Аварийка (-) — коричневый на кнопке аварийки

Управление поворотами можно осуществить и по силе, подключившись к проводам на BCM.

Повороты ( ) на BCM — бежевый и белый

Подключение к силовым проводам для осуществления автозапуска удобно производить за приборной панелью.

12 — красный, зажигание — жёлтый толстый, асс — жёлтый тонкий, стартер — розовый

Контроль педали тормоза подключаем на разъеме педали.

Тормоз ( ) — оранжевый на разъёме педали

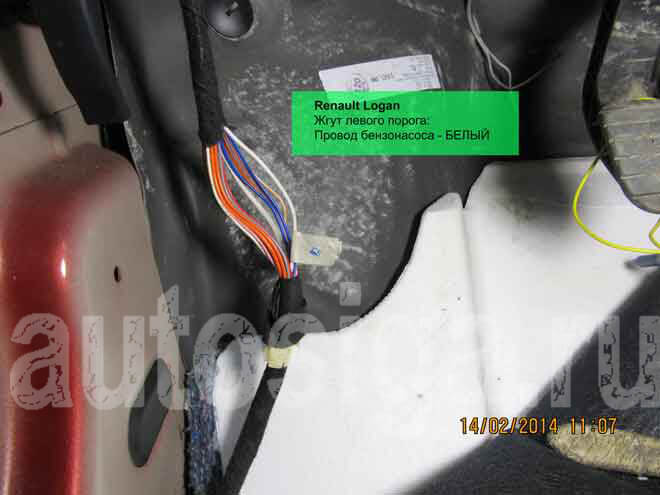

Блокировку бензонасоса можно осуществить в водительском пороге.

Бензонасос — белый

Дополнительную блокировку (бензонасос и модуль зажигания) можно осуществить под капотом в блоке реле и предохранителей.

Реле бензонасоса и модуля зажигания
Блокировка — светлый бежевый

4.2.Программирование бесключевого обхода штатного иммобилайзера Renault Logan в сигнализациях Starline

1. Нажать Valet 14 раз
2. Включить зажигание, дождаться двух чирпов сирены
3. Выключить зажигание
4. Всё! Сигнализация запомнила алгоритм обхода

4.Обход штатного иммобилайзера Renault Logan автосигнализацией по LIN

Подключения для деактивации штатного иммобилайзера во время автозапуска производим в черном разъеме блока BCM.

В этом же разъеме находится провод управления светодиодом состояния иммобилайзера на приборной панели – пин №32. При реализации запуска двигателя с помощью бесключевого алгоритма необходимо этот провод разрывать с помощью реле. Управление реле осуществляется дополнительным каналом. Канал включаем на время включения зажигания (с помощью таблицы таймерных каналов).

DATA (LIN) — pin 36, СИД штатного иммо — pin 32
СИД — лиловый, DATA LIN — белый

Установка сигнализации Starline A63 на Renault Logan 2 2020 года с доводкой окон и турботаймером

Разбираем приборный щиток, освобождаем от изоленты толстый жгут.

В этом жгуте находим 6 толстых жёлтых проводов (зажигание). Перекусывая каждый из этих проводов при включенном зажигании находим два, которые прерывают подачу питания на стеклоподъемник водительской и пассажирской двери. В разрыв этих проводов подключаем реле, которое будет подавать питание в момент постановки сигнализации на охрану в течение 10 секунд на стеклоподъемники.

В пассивном состоянии реле замкнуто. Когда идет поднятие стёкол реле размыкается и подает питание на стеклоподъемники.

Второе реле турботаймера подключается между красным 12в и желтым проводом (зажигание).

Разбираем водительскую дверь и протягиваем в неё один провод. В двери подключаемся к бело/бежевому проводу в разъеме подъёмника. При подаче минуса, при включенном зажигании, стекло должно подниматься в верх. Для поднятия используем гибкий канал.

Подключаем доводчик. Разрываем провод, выходящий из водительской двери бежевого цвета (подается силовой минус с доводчика). Два остальных провода (задние двери) разрываем на кнопках управления стеклоподъемниками по центру торпедо. На обеих кнопках коричневые провода, управление силовым минусом.

Протягиваем в багажник оранжево/белый провод концевика багажника и там подключаемся к зелёному проводу от замка багажника через два диода.

За приборкой прячем блок и подключаем.

12в – толстый красныйЗажигание – желтый, перед реле поддержки зажигания стеклоподъемников, ближе к замку зажигания. В настройках CAN возможно убрать галочку с «зажигание».Стартер – розовый (дополнительная блокировка)CAN – внизу на блоке комфорта коричневый/красный — на бежевый, коричневый — на синий

Программируем гибкие дополнительные каналы.На поднятие водительского окна делаем задержку 2 секунды, время работы 10 секунд, условие «постановка в охрану».На поддержку зажигания задержка 0, работа 10 секунд, условие «постановка в охрану».

Подключение по аналогу (без can модуля).

На разъеме приборного щитка:Ручник – зеленый, 3-й с краюГенератор ( ) – зеленый, 5-й с краю

На блоке комфорта:В белом разъеме:аварийка – синий и розовый

В черном разъеме:концевики дверей – зеленый, коричневый и зеленый. Подключить через 6 диодов.

Центральный замок:в черном разъеме – закрыть какой-то зеленый, открыть – минус на любой провод концевиков.

В багажник от сигнализации тянем три провода.

Концевик багажника – на замке багажника зеленый, через 2 диода.

Там же, на электроприводе замка – розовый и черный. Если на розовый подать «–» (доп. канал открытия багажника), замок откроется.

Чтобы багажник не открывался под охраной, нужно разрезать черный провод, и к концу, идущему к электрическому замку, подключить дополнительный канал, на котором присутствует корпус без охраны (н/р блокировка).

Установка сигнализации Starline A93 Can на Renault Logan MCV 2020 года с доводкой окон

Разбираем приборный щиток, освобождаем от изоленты толстый жгут. В этом жгуте находим 6 толстых жёлтых проводов (зажигание). Перекусывая каждый из этих проводов при включенном зажигании находим три, которые прерывают подачу питания на стеклоподъёмник водительской и пассажирской и задних дверей. В разрыв этих проводов подключаем реле, которое будет подавать питание в момент постановки сигнализации на охрану в течение 20 секунд на стеклоподъемники.

Управление реле гибким каналом (задержка 0 сек., работа 20 сек., условие – постановка в охрану). В пассивном состоянии реле замкнуто. Когда идет поднятие стёкол реле размыкается и подает питание 12в на три провода стеклоподъемников.

Разбираем водительскую дверь и протягиваем в неё один провод следующего гибкого канала. В двери подключаемся к розовому тонкому проводу в разъеме стеклоподъёмника. При подаче минуса, при включенном зажигании, стекло должно подниматься вверх. Для поднятия водительского окна используем гибкий канал (обязательно задержка 2 сек. работа 20 сек., условие – постановка в охрану).

Устанавливаем блок доводчика, который на двигателя дверей подает минус. Разрываем провод пассажирского окна, выходящий из водительской двери, бежевого цвета (подается силовой минус в разрыв с доводчика). Два остальных провода (задние двери) разрываем на кнопках управления стеклоподъемниками по центру торпедо.

Устанавливаем блок сигнализации за приборным щитком. За приборкой же подключаем: 12в – толстый красныйзажигание – желтый толстый, подключиться перед реле поддержки зажигания стеклоподъемников, ближе к замку зажигания. В настройках CAN убрать галочку с «зажигание» и подключить желтый провод А93 по аналогу.стартер – розовый толстый от замка зажигания.аксесуары – желтый толстый.

Ещё несколько важных советов, которые пригодятся в процессе установки

Если владелец рено логан изучил все точки подключения к сигнализационной системе и хочет произвести этот процесс самостоятельно ему стоит помнить о нескольких простых вещах:

1. Главный блок системы сигнализации лучше установить под приборным щитком – много места и сухо.
2. Провода необходимо протягивать в сухих местах.
3. Для всех моделей машин обязательными точками подключения являются концевик передних, задних дверей и капота, центральный замок и замок зажигания, датчики тахометра и стояночного тормоза.
4. Подключение сигнализации рено логан должно производиться аккуратно и медленно – это позволит избежать ошибок при работе.

К каждой из точек подключения присоединяется провод определённого цвета.

В разных сигнализационных системах эти схемы отличаются, нет стандартного варианта подключения для всех. Поэтому перед установкой человек должен изучить схему из инструкции и следовать её без отклонений.

Первые действия по установке автомобильной сигнализационной системы

Водитель должен знать, что для произведения грамотной установки сигнализации на машину рено логан ему предстоит произведение следующих действий:

• подключение системы к CAN шине;
• установка и подключение аварийной сигнализации;
• необходимость подключить центральный замок;
• установить датчик зажигания в отведённом месте;
• установка датчиков капота и сирены, датчика температуры и удара;
• подключение кнопки valet;
• установка центрального блока системы и программирование сигнализации на правильную работу.

В инструкции к охранной системы расписано пошагово что и за чем необходимо делать. Есть схемы подключения проводов. Для работы понадобятся дополнительные инструменты и устройство, измеряющее напряжение.

Подключение сигналки к цз

Надеемся, вы уже выяснили, где именно находятся нужные нам кабели. Они оба припаяны к контактам «зелёного» пластикового разъёма:

Блок кнопки управления ЦЗ

Нам понадобятся только крайние клеммы, «1» и «5». К контакту «1» подключен открывающий кабель, к пятому – запирающий. Как различить контакты, мы рассматривали в предыдущей главе. Переходим к монтажу проводки.

Рено логан – точки подключения сигнализации и их особенности

Каждая точка подключения автомобильной сигнализации должна находиться в скрытом месте. Это необходимо для того, чтобы злоумышленник не мог увидеть сигнализационной системы. Каждый концевик двери или багажника внешне незаметен и чтобы до него добраться необходимо открывать специальные щитки. Центральный замок спрятан от посторонних глаз под кучей стандартных приборов. По такому же принципу располагаются и остальные точки подключения. Их такая дислокация дает возможность сделать процесс защиты транспортного средства продуктивным и незаметным.

Чтобы подключить концевики двери и багажника к охранной системе необходимо грамотно и незаметно проложить проводку. Делать это необходимо, используя дополнительно резиновые пластиковые трубки и высококачественную изоляционную ленту. Центральный замок находится глубоко и к нему прокладка проводов будет сложной. В этом деле нельзя спешить, чтобы всё было точно и качественно.

Точки подключения рено логан отвечают за какую-то конкретную функцию машины и сигнализации. Главные точки отвечают за такие функции:

1. Поверхность рулевого вала – служит местом установки датчика удара.
2. Точки на главном переключателя света – ответственность за подачу сигналов.
3. Точка в жгуте двери со стороны водителя – устанавливают концевик двери, регулирующий её открытие и закрытие.
4. Центральный замок и замок зажигания – подключение для работоспособности системы.

Установка и подключение сигнализации к каждой точке займут достаточно времени. Владелец машины будет должен зачистить провода, позаботиться о их изоляции и правильно соединить кабеля с системой машины. Важными элементами при установке являются концевик двери и капота, центральный замок и замок зажигания, места подключения основного блока, установки сирены и датчиков.

Сведения о штатной схеме

В автомобиле «Рено Логан» управление ЦЗ ведётся отрицательным импульсом. Это значит, что за торпедо находятся два провода, по которым осуществляется управление:

• Когда к массе на 0,8 секунды подключается один из управляющих шнуров – замки закрываются;
• Если это же действие выполняется со вторым шнуром – происходит отпирание.

Алгоритм, приведённый выше, в «Логане» реализован штатно.

Внешний вид центральной консоли

Сразу заметим, что оба провода, которые нужны нам, подключены к блоку управляющей кнопки «4». Первый совет: демонтируйте этот блок.

Каждую кнопочку поддевают отвёрткой

Разъём кнопки снабжён 5-ю контактами. Ничего сложного тут нет, два контакта всегда соединены вместе:

Схема распайки внутреннего разъёма

Найдите, где расположены клеммы «2/3», и проверьте их тестером (индикатор покажет «короткое замыкание»). Будут нужны только крайние контакты, «1» и «5», и теперь вы уверенно сможете указать, где именно они находятся.

Помните, что выполнять любые работы, затрагивающие электрооборудование, можно только с отключенным аккумулятором.

С АКБ достаточно снять минусовую клемму, и затем можно коммутировать любые провода. То, что рассмотрено выше, имеет отношение к сигнальной проводке. Но пренебрегать советом об отключении АКБ не нужно и в данном случае.

Снимаем центральную консоль самостоятельно

Похоже, в «Логане» всё предусмотрено так, чтобы владелец мог сам проводить монтаж несложного оборудования. Нам, в свою очередь, сейчас нужно удалить крышку центральной консоли.

Скриншот официального руководства

Будем действовать согласно инструкции:

1. Надо демонтировать магнитолу (если есть);
2. Декоративную панель поддевают снизу и выводят её из зацепления;
3. Затем, всю панель можно удалить, не забыв при этом отключить разъёмы кнопок.

Отключив разъёмы, их вместе с кабелями размещают в нише, расположенной над блоком регуляторов.

Результат демонтажа пластиковой панели

Понятно, что к проводам «1» и «5», идущим от зелёного разъёма, необходимо припаять ещё два провода. Двухпроводной шлейф надо протянуть к блоку сигнализации. Шлейф должен дотянуться до разъёма, рассчитанного на подключение ЦЗ (обычно он снабжается 6-ю контактами). Как всё это реализовать, вы должны решить сами. Многое зависит от того, где именно будет закреплён блок сигналки.

Т-коннектор, толстые провода

По идее, для создания соединений можно использовать Т-образные коннекторы, но они должны быть рассчитаны на тонкий провод.

Точки подключения сигнализации логан 2.

Фото и схемы:

Блокировку на Логан можно сделать разорвав управляющий провод на блок управления двигателя (желтый тонки провод предохранителя F19) на блоке предохранителей в салоне. Второй вариант — провод бензонасоса серый в правом пороге.

Цз и сигналка, схема подключения

Любая сигнализация снабжена двумя электрическими реле. Одно из них срабатывает, когда замки нужно закрыть, второе – когда производится отпирание. Контакты этих реле выведены на разъём, содержащий 6 клемм. Откройте инструкцию и найдите то, о чём здесь говорится.

Схема, сигналка и ЦЗ Логан

Шлейф к основному блоку уже протянут, и останется правильно подключить 2 провода (их соединяют с общими контактами реле). Нормально разомкнутые контакты соединяют вместе, и через предохранитель «1,5 А» на них подаётся масса. Больше не потребуется ничего. В настройках сигнализации выставьте длительность управляющих импульсов, которая должна составлять 0,8 с. Желаем успеха.

Необходимо помнить, что прокладывая новую проводку, любой кабель в месте соприкосновения с кузовом дополнительно изолируют.

Эта изоляция притом должна быть термостойкой. Свободные контакты в разъёме сигналки тоже нужно защитить, закрепив на них термоусадочную трубку. Выполнив все рекомендации, вы оградите себя от непредвиденных последствий.
