Замена задних тормозных колодок рено логан (renault logan)

Обратите внимание на маркировку тормозных колодок. Новые колодки приобретайте с такой же маркировкой. Задние колодки UBS для Renault Logan имеют маркировку B12-05-001.

Колодки тормозные B12-05-001

При минимально допустимой толщине фрикционных накладок тормозных колодок размер, измеренный по диаметру колодок, установленных в тормозной механизм с приведенным в исходное состояние регулятором зазоров, составляет 179,4 мм для автомобиля с двигателем рабочим объемом 1,4 л и 202,45 мм для автомобиля с двигателем рабочим объемом 1,6 л.

Измерение минимально допустимой толщины фрикционных накладок

Заменяйте колодки в следующих случаях:

  • толщина фрикционных накладок менее допустимой (размер, измеренный по диаметру установленных в тормозной механизм колодок, меньше указанного);
  • поверхность накладок замаслена;
  • фрикционная накладка непрочно соединена с основанием;
  • накладки имеют глубокие борозды и сколы.

Примечания

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов. Колодки заменяйте одновременно в тормозных механизмах обоих задних колес.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные плоскогубцы.

  1. Включите I передачу и установите упоры под передние колеса.
  2. Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомобиль расторможен).
  3. Снимите колесо (см. «Замена колеса») и установите автомобиль на опору.
  4. Если уровень тормозной жидкоаи в бачке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, откачайте из бачка часть жидкоаи. Иначе при замене колодок она может выплеснуться.
  5. Снимите тормозной барабан (см. выше «Снятие-установка тормозного барабана»).

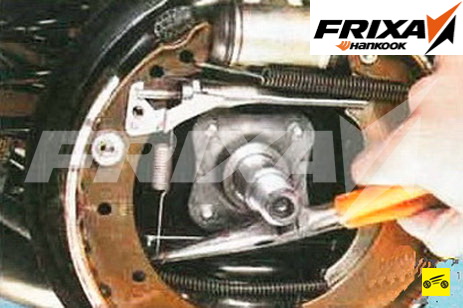

  6. Отсоедините от передней колодки пружину рычага регулятора зазоров…

Пружина

  1. …и снимите пружину, отсоединив ее второй конец от рычага регулятора.

Рычаг регулятора зазоров

  1. Снимите рычаг регулятора зазоров.

Нижняя стяжная пружина колодок

  1. Поддев отверткой нижнюю стяжную пружину колодок, выведите ее из отверстия в задней тормозной колодке…

Снимаем пружину

  1. …и снимите пружину.

Отогнутый конец верхней стяжной пружины

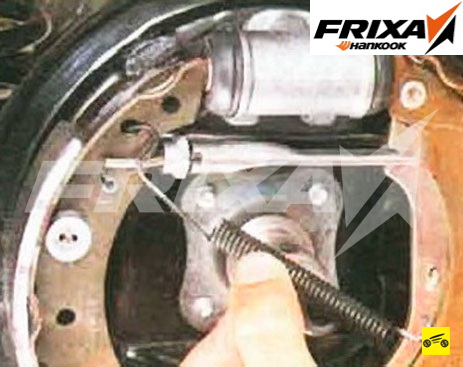

  1. Отцепите плоскогубцами от задней колодки отогнутый конец верхней стяжной пружины…

Замена задних тормозных колодок Рено Логан: фото и видео

При работе с плоскогубцами или отверткой будьте осторожны. Рекомендуем пользоваться специальными клещами для снятия стяжных пружин.

Второй конец пружины

  1. …и, повернув второй конец пружины в отверстии передней колодки, снимите пружину.

Передняя колодка

  1. Немного переместите вперед переднюю колодку…

Регулятор зазоров

  1. …и, придерживая заднюю колодку, снимите регулятор зазоров вместе с распорной планкой, повернув планку на 90° вдоль оси.

Чашка крепления прижимной пружины

  1. Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота…

Чашка, пружина и опорная стойка

  1. …и снимите чашку и пружину, а также опорную стойку.
  2. Отведите заднюю колодку от щита тормоза, отсоедините разжимной рычаг от троса стояночного тормоза, отжав плоскогубцами его пружину, и снимите колодку.
Сейчас читают:  Двигатель Рено Логан - 1.4 или 1.6 и какой двигатель лучше 8 или 16 клапанный

Прижимная пружина

  1. Снимите прижимную пружину и опорную стойку передней колодки так же, как это делали для задней колодки (пп. 15 и 16), и снимите переднюю колодку.

Примечания

Сразу же после снятия колодок закрепите поршни рабочего цилиндра любым доступным способом (например, стяните резиновым жгутом или свяжите проволокой), иначе поршни могут быть вытолкнуты из цилиндра распорной пружиной и из гидросистемы вытечет тормозная жидкость.

Деформированные или сильно корродированные детали

  1. Очистите от загрязнений и осмотрите детали тормозного механизма. Деформированные или сильно корродированные детали замените. Сильно растянутые, потерявшие упругость и искривленные пружины замените.

Прижимные пружины, чашки пружин и опорные стойки

При каждой разборке тормозного механизма заменяйте прижимные пружины, чашки пружин и опорные стойки новыми.

Детали распорной планки и регулятора зазоров левого тормозного механизма

Детали распорной планки и регулятора зазоров левого тормозного механизма невзаимозаменяемы с соответствующими деталями правого тормозного механизма, не перепутайте их!

Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конструкции. Помимо этого тормозные колодки различаются как левые и правые.

Распорная планка

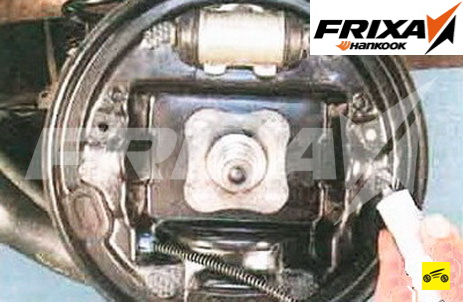

  1. На места трения передней и задней тормозных колодок о тормозной щит нанесите тугоплавкую смазку для тормозных механизмов.
  2. Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

Примечания

Рекомендуем при каждой замене тормозных колодок заменять распорные планки в сборе с регуляторами зазоров.

Замена задних тормозных колодок Рено Логан: фото и видео

  1. Освободите поршни рабочего цилиндра от фиксирующего приспособления, раздвижными плоскогубцами сожмите поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию. Учтите, что при утапливании поршней в цилиндр повышается уровень тормозной жидкости в бачке главного тормозного цилиндра. При необходимости откачайте жидкость.
  2. Установите тормозной барабан (см. выше «Снятие-установка тормозного барабана»).
  3. Отрегулируйте зазор между тормозными колодками и барабаном, нажав 10-15 раз на педаль тормоза При каждом нажатии должен быть слышен щелчок регулятора. Если щелчки прекратились, зазор установлен.
  4. Установите на место колесо. Проверьте легкость его вращения.
  5. Аналогично замените тормозные колодки тормозного механизма другого колеса.
  6. После установки тормозных колодок отрегулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тормоза»).

Совет!

В комплексе трёх — четырёх раз нужно разогнаться до 60-70 кмч и плавненько затормозить. Конкретно такие деяния позволят плавненько притереть колодки к тормозным барабанам.

Подводя результат можно с уверенностью сказать, что процедура подмены задних тормозных колодок для Рено Логан под силу хоть какому автомобилисту, который любит обслуживать собственный автомобиль без помощи других.
