чем у нас? Пришлите нам ссылку, мы посмотрим и предложим такую же, и возможно, более низкую, цену.

Добавить в корзину

КУПИТЬ в один клик

Введите ваш номер,

и мы вам перезвоним:

Каталожный номер: 8450090059

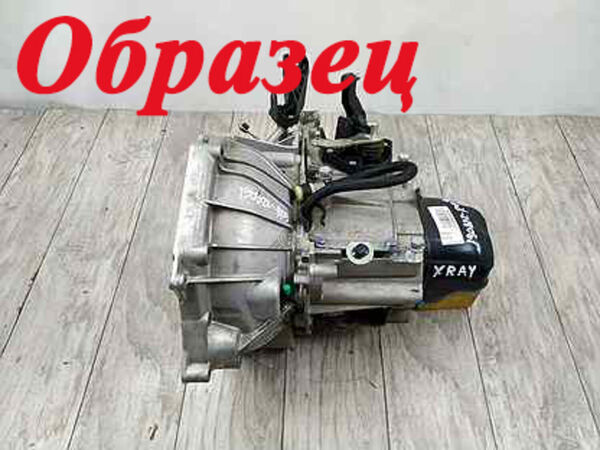

Оригинальная коробка переключения передач в сборе JR5 525 на Лада Ларгус

Применяемость: Лада Ларгус

Внимание! Для данного товара обязательна предоплата

Оставить отзыв о магазине Avtozap63.ru

Не нашли нужный товар?

Отзывы о нас

Заказал 18 января сцепление LUK для Весты с мкпп JH 3, пришло уже 23 числа. По осмотру с комплектом все ок, на подделку не похоже, все аккуратно и с нужными клеймами. Я доволен.

Привет вам с Приморского края! Заказывал у вас Модернизированную печь на ниву которая ставится под капот, монтаж печи очень лёгкий, дует отлично результатом доволен)))! Так же вместе с этим заказывал натяжитель цепи грм «пилот» проблема ушла, результатом доволен ????! Продавцы молодцы сами заинтересованы по отправке товара что бы было дешевле и удобнее покупателю, вообщем магазином доволен впредь буду заказывать в этом магазине ????, рекомендую!!!

Вы можете оставить отзыв директору магазина или по телефону:
+7 9277 899 597 Алексей

Бампер передний на Лада 4х4 Нива Urban

Привод стеклоочистителя Арго-А для Лада Приора

Смотреть все скидки

: Лада Веста, XRAY (МКПП Renault JR5, двигатель 1,8л)

Наличие на складах:
нет в наличии

Тольятти, Дзержинского, д. 70: нет в наличии

Симферополь,Евпаторийское ш., д. 157: нет в наличии

В штатное место

Посмотреть все характеристики
Подобрать аналоги

Информация о производителе товара

Комплект сцепления Лада Веста / XRAY (МКПП Renault JR5,
двигатель 1,
8л) оригинал LADA,
21179-1601000-24,
АВТОВАЗ,
Стандартное оборудование и запасные части Лада Веста

Подлинное качество на 100%

Магазин АвтоСтолица63 гарантирует подлинность деталей. Оригинальные фирменные запчасти известных производителей не могут стоить дёшево. Если вы увидели товар с ценой значительно ниже нашей, он может оказаться подделкой. Будьте внимательны про покупке деталей по заниженным ценам.

АвтоСтолица63 не продаёт дешёвые контрафактные детали

Информация о технических характеристиках, комплекте поставки, стране изготовления и внешнем виде товара носит справочный характер. Внешний вид товаров и/или упаковки может быть изменен производителем и отличаться от изображенных на фотографии.
Нашли ошибку? Сообщите нам!

Двигатель автомобиля, так же как и все двигатели внутреннего сгорания, развивает мощность и крутящий момент в сравнительно узком диапазоне оборотов. При уменьшении числа оборотов двигателя мощность уменьшается.

Силовая передача позволяет уменьшать число оборотов ведущего моста по отношению к числу оборотов коленчатого вала двигателя, увеличивая тяговое усилие. Чем выше тяговое усилие, тем меньше скорость движения.

Во время езды на автомобиле возникает необходимость применять различные скорости движения и разные тяговые усилия. Так, например, при движении по глубокому песку скорость незначительна, а для преодоления сопротивления дороги необходимо довольно большое тяговое усилие. Большое тяговое усилие требуется также при трогании автомобиля с места и преодолении крутых подъемов. Напротив, при движении по дороге с твердым по крытием нужно небольшое тяговое усилие, а скорость движения может быть большой.

Для увеличения или уменьшения тягового усилия на ведущем мосте при неизменной величине крутящего момента на валу двигателя в силовой передаче автомобиля используется коробка передач.

Ввиду того, что двигатели различных моделей автомобиля имеют различную мощность, то, конечно, и передаточные числа отдельных передач, а, следовательно, и числа зубьев зубчатых колёс другие.

Некоторые современные автомобили АвтоВАЗа представляют собой доработанные модели иномарок. Например, Лада Ларгус — это адаптированный под российский рынок автомобиль 2006 года. А . А на Весту отдельно ставят французский двигатель и трансмиссию.

5 являются пятиступенчатыми механическими коробки передач компании . Каждая коробка работает в паре со своим двигателем. Например, силовой агрегат К7М Ларгуса оснащают коробкой передач 5. Также французская механика 3 510 может работать с двигателем Весты (ВАЗ-21129, 1,6л, 106л.с).

Коробка передач JR5

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

передач JR5– двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач.

Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

Эти коробки передач

по конструкции во многом одинаковы, но различаются узлами выключения сцепления и механизмами переключения передач, а также конструкцией узлов для присоединения приводов передних колес. В коробку передач на заводе заливают трансмиссионную жидкость, которая рассчитана на весь срок службы автомобиля (заменять масло в КПП 5 по срокам ТО не нужно).

Назначение коробки передач — обеспечить дальнейшее преобразование крутящего момента по величине и направлению в соответствие с нагрузкой на автомобиль, а также создать возможность работы двигателя на холостом ходу.

Основной принцип работы КПП везде одинаков, суть которого заключается в попарном соединении шестерен, которые имеют разное число зубьев. При этом передаваемый шестернями крутящий момент изменяется пропорционально передаточному числу, т.е. отношению чиста зубьев ведомой шестерни к числу зубьев ведущей.

Промежуточная шестерня предназначена для соединения шестерней заднего хода первичного и вторичного валов. При выключенной задней передаче шестерни валов выведены из зацепления (в отличии от шестерен прочих передач). При включении реверса промежуточная шестерня одновременно входит в зацепление с шестернями заднего хода обоих валов.

Такое двойное зацепление заставляет вторичный вал вращаться в том же направлении, что и первичный, ведущие колеса автомобиля при этом также начинают вращаться в обратном направлении, обеспечивая поступательное движение автомобиля задним ходом. Ввиду того, что все рассматриваемые в данном случае шестерни являются прямозубыми, синхронизатор здесь не предусмотрен и заднюю передачу следует включать только после полной остановки автомобиля.

Таблицы передаточных чисел КПП LADA Largus

Передаточные значения на автомобилях с двигателями производства АвтоВАЗ отличаются от представленных.

Передаточные числа КПП ВАЗ-21809

Заводские обозначения и параметры пятой передачи

Другие артикулы товара и его аналогов в каталогах:

Лада Веста / esta, Ларгус / largus, Икс Рей / в сборе МКПП 5 (517, 549, 551) на 63зуба.

– это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить заднюю шестерню в сборе на автомобиле Лада Ларгус МКПП
